Elektrischer Anschluss
7.

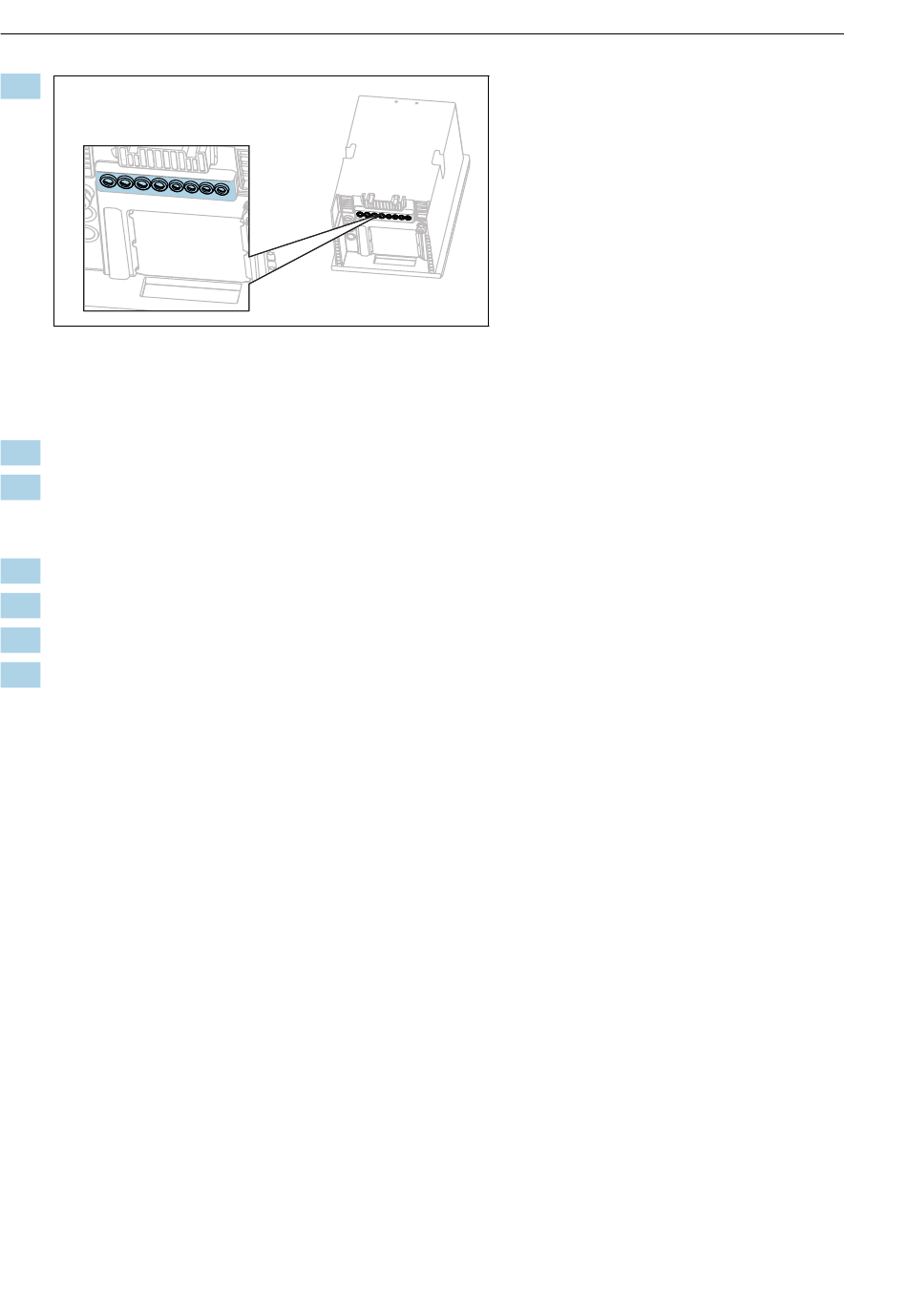

Die Kabel durch die Kabelverschraubungen am Boden des Geräts führen.
Alle Ausführungen
8. Die Kabel geschützt an der Rückwand des Gerätes verlegen. Kabelhalter verwenden.
9. Die Kabel zum Elektronikraum führen.
Nach dem Anschluss:
1. Elektronikraum-Abdeckung mit den 6 Schrauben befestigen.
2. Trägerplatte einklappen und mit den 6 Schrauben nach dem Anschluss befestigen.
3. Kabelverschraubungen am Boden des Geräts festziehen, um die Kabel zu fixieren.
4. Flaschenkorb wieder ins Gehäuse stellen.
5.3

Schutzart sicherstellen

Am ausgelieferten Gerät dürfen nur die in dieser Anleitung beschriebenen mechanischen und
elektrischen Anschlüsse vorgenommen werden, die für die benötigte, bestimmungsgemäße
Anwendung erforderlich sind.
‣
Auf Sorgfalt bei den ausgeführten Arbeiten achten.
Einzelne, für dieses Produkt zugesagte, Schutzarten (Dichtigkeit (IP), elektrische Sicherheit,
EMV-Störfestigkeit, Ex-Schutz) können nicht mehr garantiert werden, wenn z. B.:
• Abdeckungen weggelassen werden
• Andere Netzteile als die mitgelieferten verwendet werden
• Kabelverschraubungen zu gering angezogen sind (müssen für den zugesagten IP-Schutz mit
2 Nm (1,5 lbf ft) angezogen sein)
• Unpassende Kabeldurchmesser für die vorhandenen Kabelverschraubungen verwendet wer-
den
• Module unvollständig befestigt werden
• Die Displaybefestigung nur lose erfolgt ist (Gefahr von Feuchtigkeitseintritt durch unzurei-
chende Abdichtung)
• Kabel(enden) lose oder nicht ausreichend befestigt werden
• Evtl. leitende Kabellitzen im Gerät zurückgelassen werden
