Transport und Lagerung
9.3.2 Analysator anschließen
Netzanschlusskabel
anschließen
102
Netzanschluss und Medienanschlüsse befinden sich auf der Rückseite des Analysators:

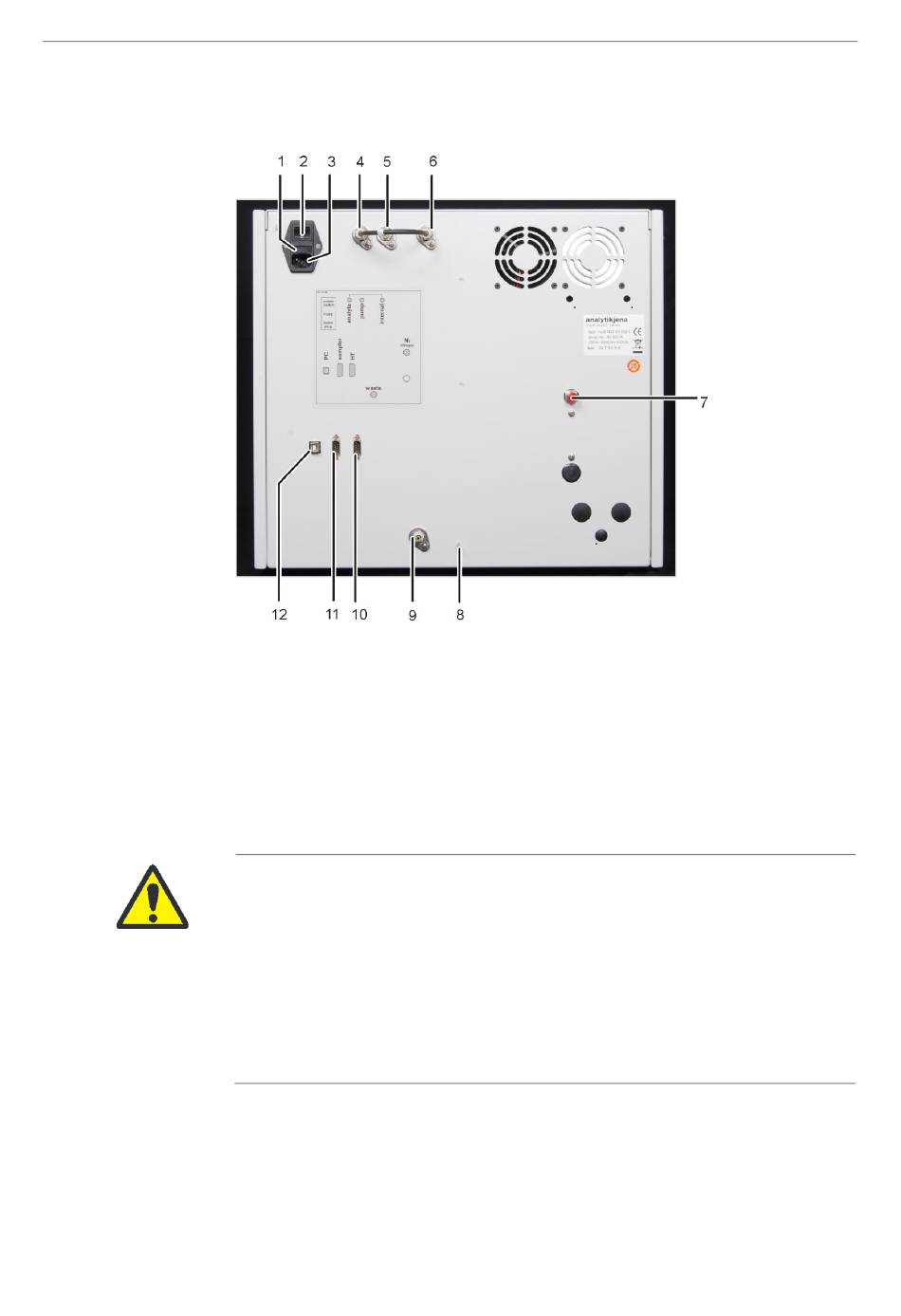

Bild 40 Netzanschluss und Gasanschlüsse am multi N/C pharma UV
1 Lade für Netzsicherung "FUSE"
2 Hauptschalter zum Ein- und Ausschalten des
Analysators "power switch"
3 Netzanschluss "main plug"
4 Gasanschluss "analyte"
5 Gasanschluss "pump"
6 Anschluss "internal"
Anschlüsse "analyte" und "internal" sind durch eine Schlauchbrücke verbunden
VORSICHT
Schließen Sie die Systemkomponenten elektrisch stets im ausgeschalteten Zustand an
den multi N/C pharma UV an!
Stellen Sie vor dem Anschließen des Netzanschlusskabels sicher, dass der
Hauptschalter an der Geräterückseite auf Stellung „0" steht!
Verwenden Sie für den Netzanschluss nur die mitgelieferte Kaltgeräte-
Anschlussleitung (VDE-Kennzeichnung, 1,5 m lang). Verlängerungen der Zuleitung
sind nicht zulässig!
multi N/C pharma UV
7 Anschluss für Inertgas "N
2
8 Anschluss des Nullleiters am Probengeber
9 Abfall "waste"
10 RS 232-Schnittstelle für und HT-Modul "HT"
11 RS 232-Schnittstelle für den Probengeber
"sampler"
12 USB-Schnittstelle für PC
nitrogen"
