2. Allgemeine Informationen und Nennwerte
Dieses Kapitel enthält Informationen über den Optidrive E3, einschließlich Hinweisen zur Identifikation des Umrichters.

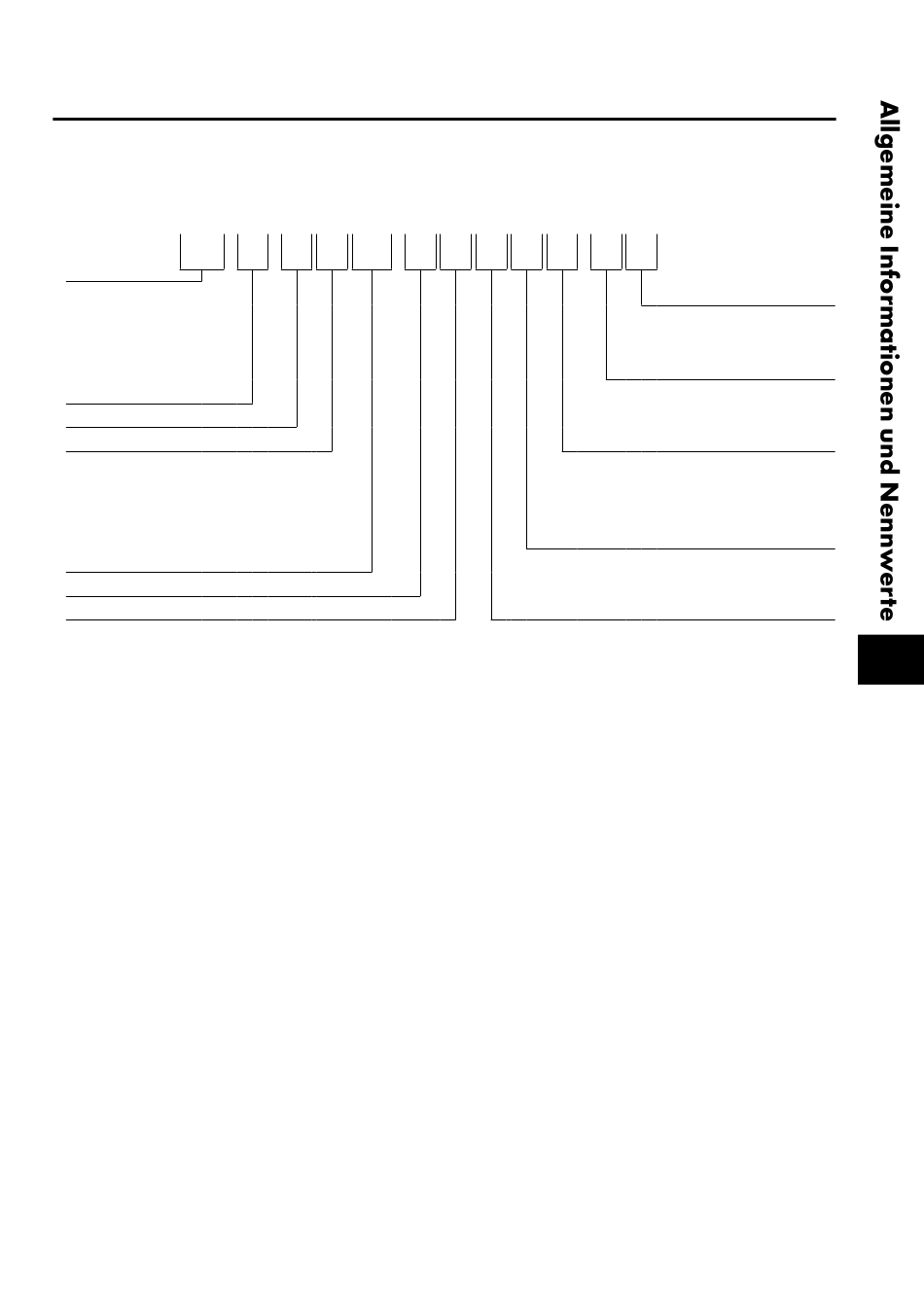

2.1. Identifikation des Umrichters nach Modellnummer
Jeder Antrieb kann anhand seiner Modellnummer identifiziert werden, wie in der folgenden Tabelle dargestellt. Die Modellnummer
befindet sich auf dem Versandetikett und dem Antriebs-Typenschild. Die Modellnummer enthält den Antrieb und alle Optionen.
ODP -
Produktreihe
ODE: E-Serie
ODP: Optidrive Plus Serie
ODV: HLK-Produktreihe
Generation
Baugrösse
Spannungscode
2: Für 230 Volt Motoren (185 – 410 VDC Versorgung)
4: Für 400 Volt Motoren (345 – 800 VDC Versorgung)
Dreistellige Nennleistung
Eingangsphasen
Leistungstyp
K: kW Nenn
H: PS Nenn
www.invertekdrives.com
2
-
2
4
400 -
3
Version 2.01 | Optidrive ODP-2 Solarpumpe Bedienungsanleitung | 13
K
F
4
2
-
S
N - S (Solarpumpe Umrichter
F/W)
PCB-Beschichtung
N: Lokalisierte
Standardbeschichtung
C: Vollständiger Schutzlack
Display
S: LED-Display mit 7 Segmenten
T: OLED-Textdisplay
Gehäuse
2: IP20
N: IP55 nicht geschaltet
X: IP66 nicht geschaltet
Y: IP66 geschaltet
Brems-Chopper
1: Kein Brems-Chopper
4: Interner Brems-Chopper
EMV-Filter
0: Kein interner Filter
F: Interner EMV-Filter
2
