2. Allgemeine Informationen und Bemessungswerte

Dieses Kapitel enthält Informationen über den Optidrive E3, einschließlich Hinweisen zur Identifikation des Umrichters.

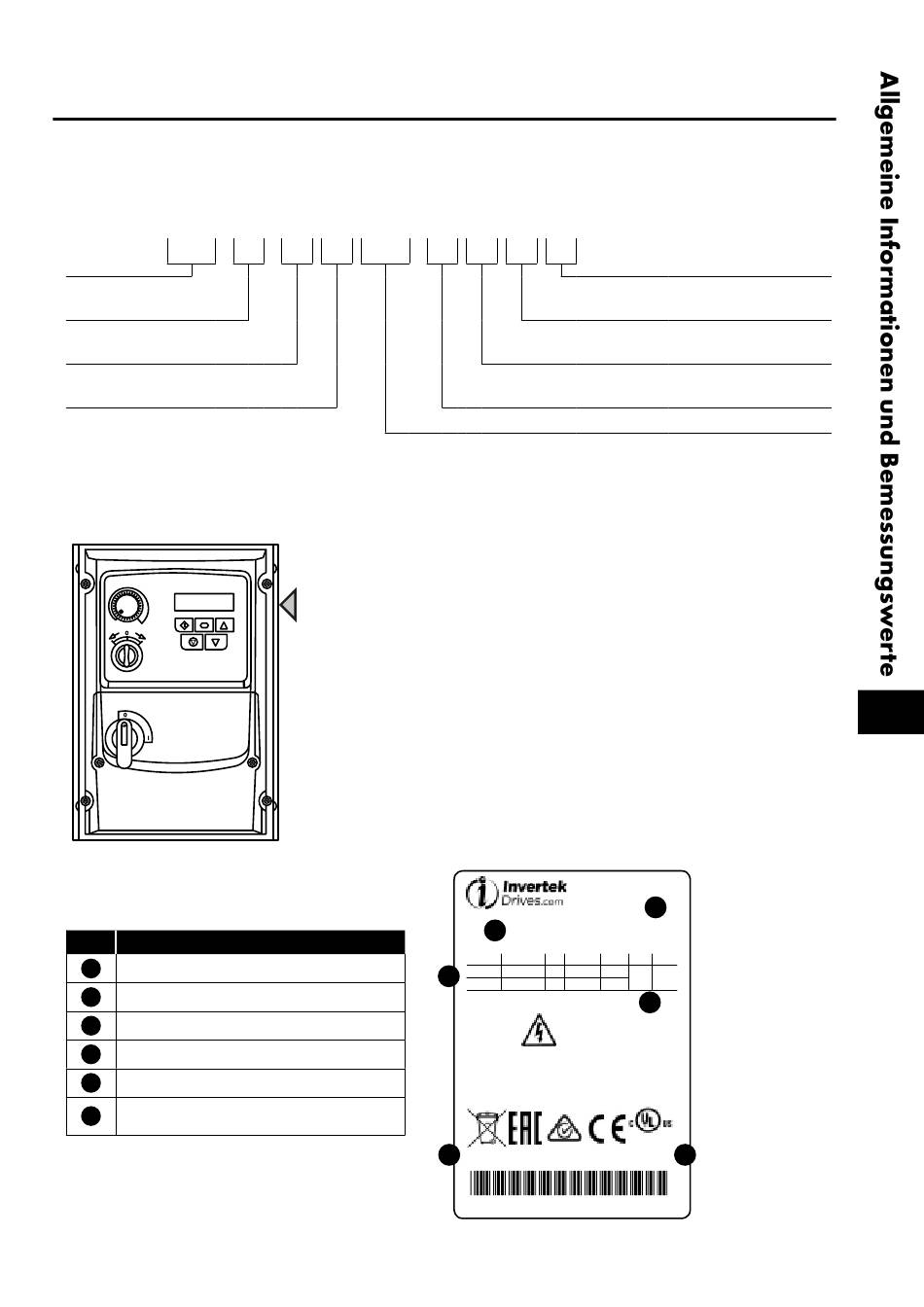

2.1. Identifikation des Umrichters nach Modellnummer

Jeder Umrichter kann über seine Modellnummer identifiziert werden, siehe Tabelle unten. Diese Nummer finden Sie auf dem
Lieferetikett sowie dem Typenschild. Die Modellnummer enthält Informationen zum Umrichter sowie sämtliche Optionen.
ODE -
Produktreihe
Generation
Baugröße
Eingangsspannung 1 = 1 10 – 1 15
2 = 200 – 240
4 = 380 – 480

2.2. Typenschildplatzierung

Alle Optidrive E3-Modelle besitzen ein Typenschild, das wie folgt platziert ist:
2.3. Erläuterung des Typenschilds
Das Typenschild stellt folgende Informationen bereit.
.
Schlüssel
1
Modellcode
2
Gehäusetyp und IP-Schutzart
3
Firmware-Version
4
Seriennummer
5
Technische Daten – Versorgungsspannung
Technische Daten – Maximaler dauerhafter
6
Ausgangsstrom
www.invertekdrives.com
3 - 1 2 0021 -
Von vorne gesehen auf
der rechten Seite.
