3.7. Umrichtermontage – IP20 Einheiten
 IP20 Einheiten sind für die Installation in einem Schaltschrank vorgesehen.
 Bei einer Montage mithilfe von Schrauben:
o Markieren Sie die Bohrlöcher, indem Sie entweder den Umrichter als Schablone oder die o. a. Abmessungen verwenden.
o Stellen Sie sicher, dass kein Bohrstaub in den Umrichter eindringt.
o Befestigen Sie das Gerät mit M5 Schrauben an der Rückplatte des Schaltschranks.
o Positionieren Sie den Umrichter und ziehen Sie die Montageschrauben fest.
 Bei einer Montage per DIN-Schiene (nur Baugröße 2):
o Installieren Sie den Umrichter zunächst über die entsprechende Aussparung oben an der DIN-Schiene.
o Drücken Sie dann den unteren Teil des Umrichters auf die DIN-Schiene, bis der untere Clip hörbar einrastet.
o Falls notwendig, drücken/ziehen Sie den Clip mit einem Schraubendreher etwas nach unten, um die Montage zu erleichtern.
o Um den Umrichter von der Schiene abzunehmen, drücken/ziehen Sie die Arretierlasche mit einem Schraubendreher nach unten
und heben Sie zuerst die untere Seite des Umrichters aus der Schiene.
3.8. Montageanweisungen für IP55 Einheiten
 S tellen Sie vor der Montage sicher, dass der gewählte Installationsort die unter Abschnitt 1 1. 1 . Umgebung auf Seite 66
angegebenen Umgebungsbedingungen für den Umrichter erfüllt.
 D er Umrichter ist senkrecht an einer ebenen Oberfläche zu installieren.

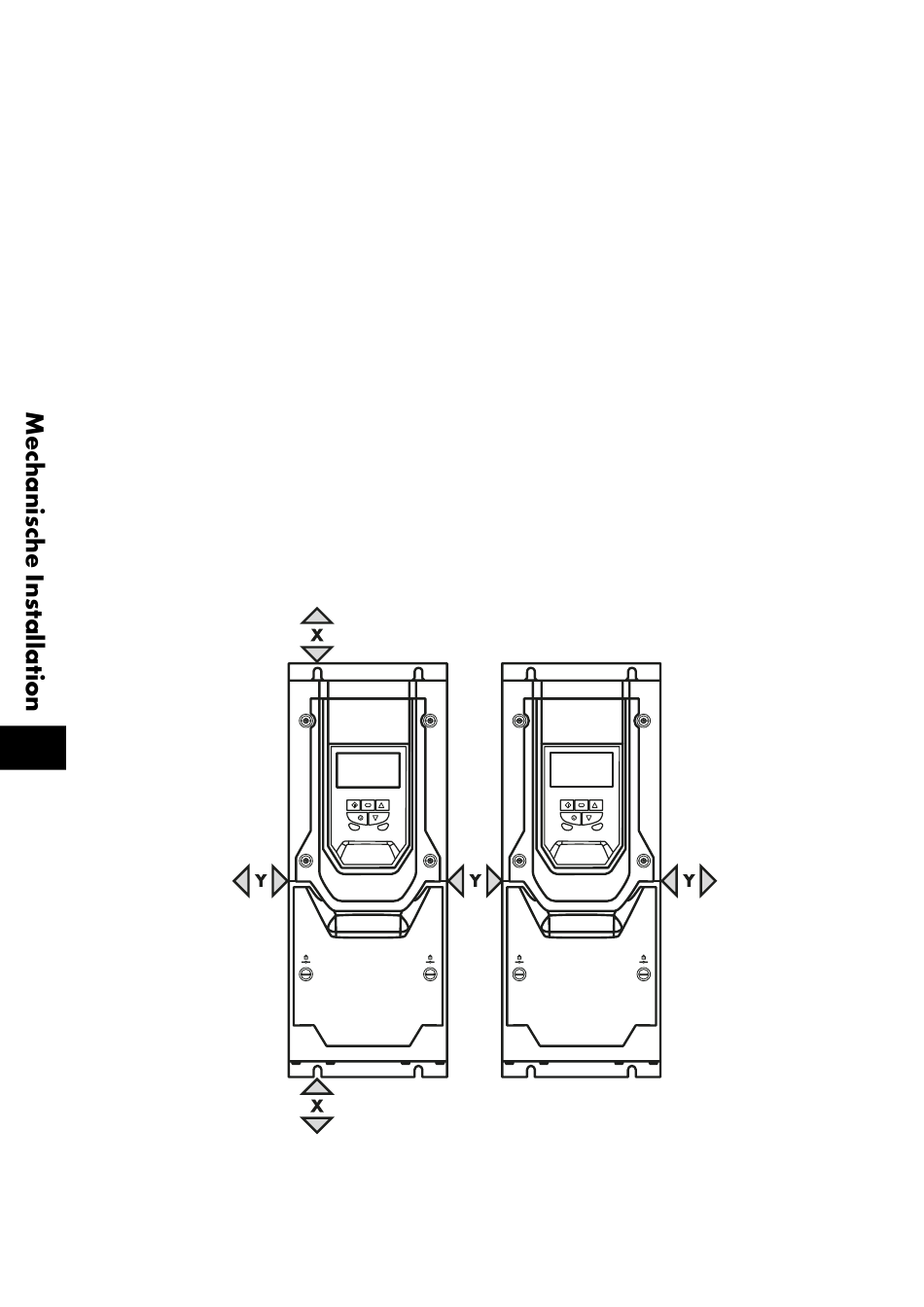

 D ie in der nachfolgenden Tabelle angegebenen Mindest-Montageabstände sind einzuhalten.
 I nstallationsort und Befestigungsmittel sollten für das Gewicht der Umrichter geeignet sein.
 I P55 Einheiten müssen nicht, aber können in einem Schaltschrank installiert werden.
 M arkieren Sie die Bohrlöcher, indem Sie entweder den Umrichter als Schablone oder die o. a. Abmessungen verwenden.
 Zur Einhaltung der Schutzklasse müssen die entsprechenden Kabelverschraubungen verwendet werden. Die Abmessungen sind
entsprechend der Anzahl und Größe der erforderlichen Kabelverbindungen zu wählen. Die Umrichter werden mit einer einfachen
ungebohrten Durchführungsplatte geliefert, die dann entsprechend mit Bohrungen angepasst werden kann. Vor Beginn des
Bohrvorgangs ist der Umrichter von der Durchführungsplatte abzunehmen.
3
