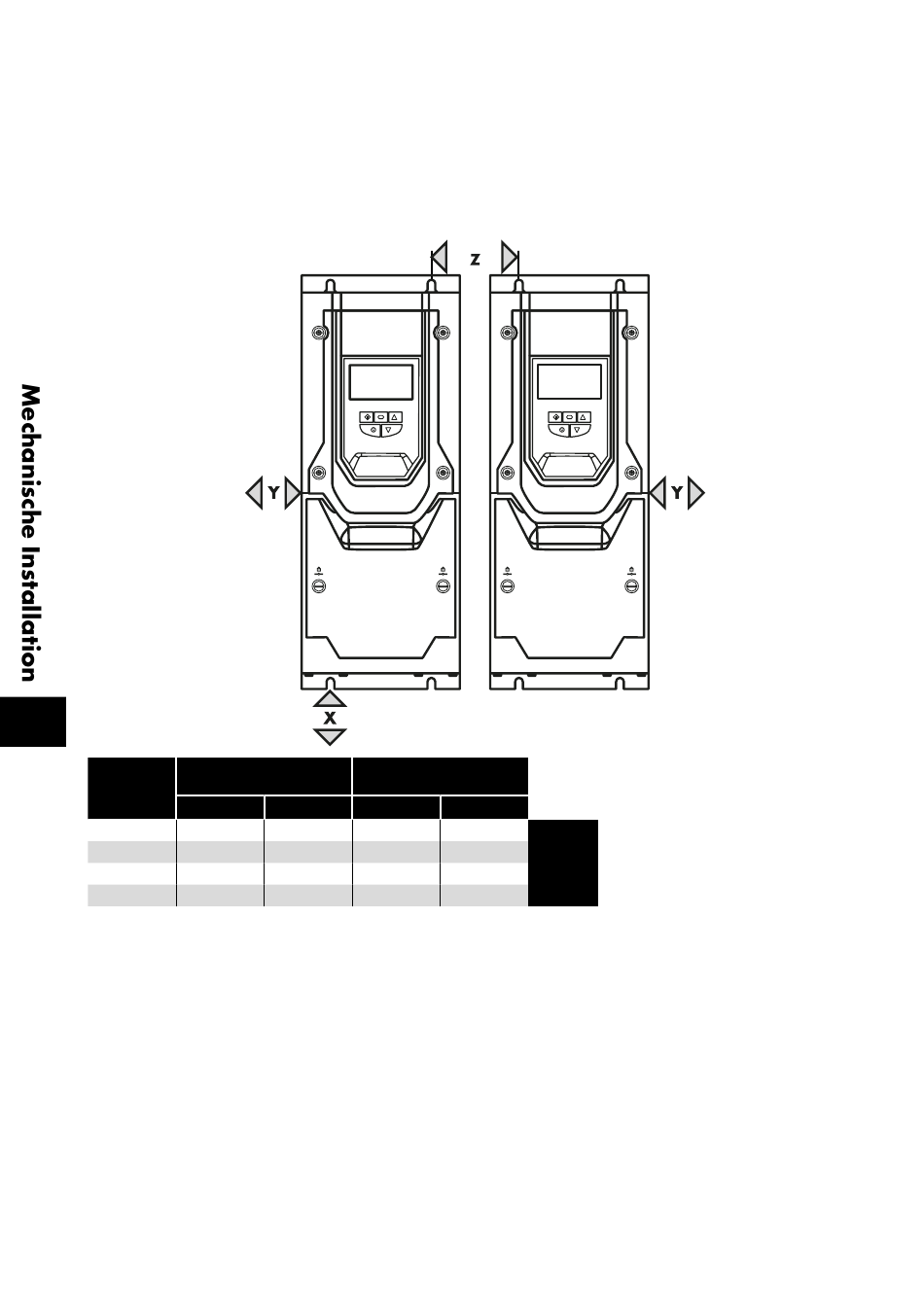

3.7. Leitlinien für die Montage (IP55-Einheiten)
S tellen Sie vor der Montage sicher, dass der gewählte Installationsort die unter Abschnitt 10. 1 . Umgebung auf Seite 64
angegebenen Umgebungsbedingungen für den Umrichter erfüllt.
D er Umrichter ist senkrecht auf einer ebenen Oberfläche zu installieren
D ie in der nachfolgenden Tabelle angegebenen Mindest-Montageabstände sind einzuhalten
I nstallationsort und Befestigungsmittel sollten für das Gewicht der Umrichter geeignet sein
I P55-Einheiten müssen nicht, können jedoch in einem Schaltschrank installiert werden.
3
oberhalb & unterhalb
Baugröße
4
5
6
7
M arkieren Sie die Bohrlöcher, indem Sie entweder den Umrichter als Schablone oder die o.a. Abmessungen verwenden
Z ur Einhaltung der Schutzklasse müssen die entsprechenden Kabeldurchführungen verwendet werden. Die Größen den
Kabeldurchführungen sind entsprechend der Anzahl und Größe der erforderlichen Verbindungskabel zu wählen. Die Umrichter
werden mit einer einfachen ungebohrten Durchführungsplatte geliefert, die dann mit Bohrungen in der richtigen Größe angepasst
werden kann. Vor Beginn des Bohrvorgangs ist die Durchführungsplatte vom Umrichter zu entfernen.
22 | Optidrive ODP-2 Solarpumpe Bedienungsanleitung | Version 2.01
X
mm
in
200
7,87
200
7,87
200
7,87
200
7,87
Y
beide Seiten
mm
in
10
0,39
10
0,39
HINWEIS
10
0,39
10
0,39
Der typische Wärmeverlust des Umrichters
entspricht etwa 3 % der Betriebslastbedingungen.
Oben genannte Werte sind nur Richtwerte und
die Betriebsumgebungstemperatur des Umrichters
MUSS zu jedem Zeitpunkt eingehalten werden.
