5 Elektrische Installation
Pin X6A Bezeichnung Spezifikation
1
2
3
4
5

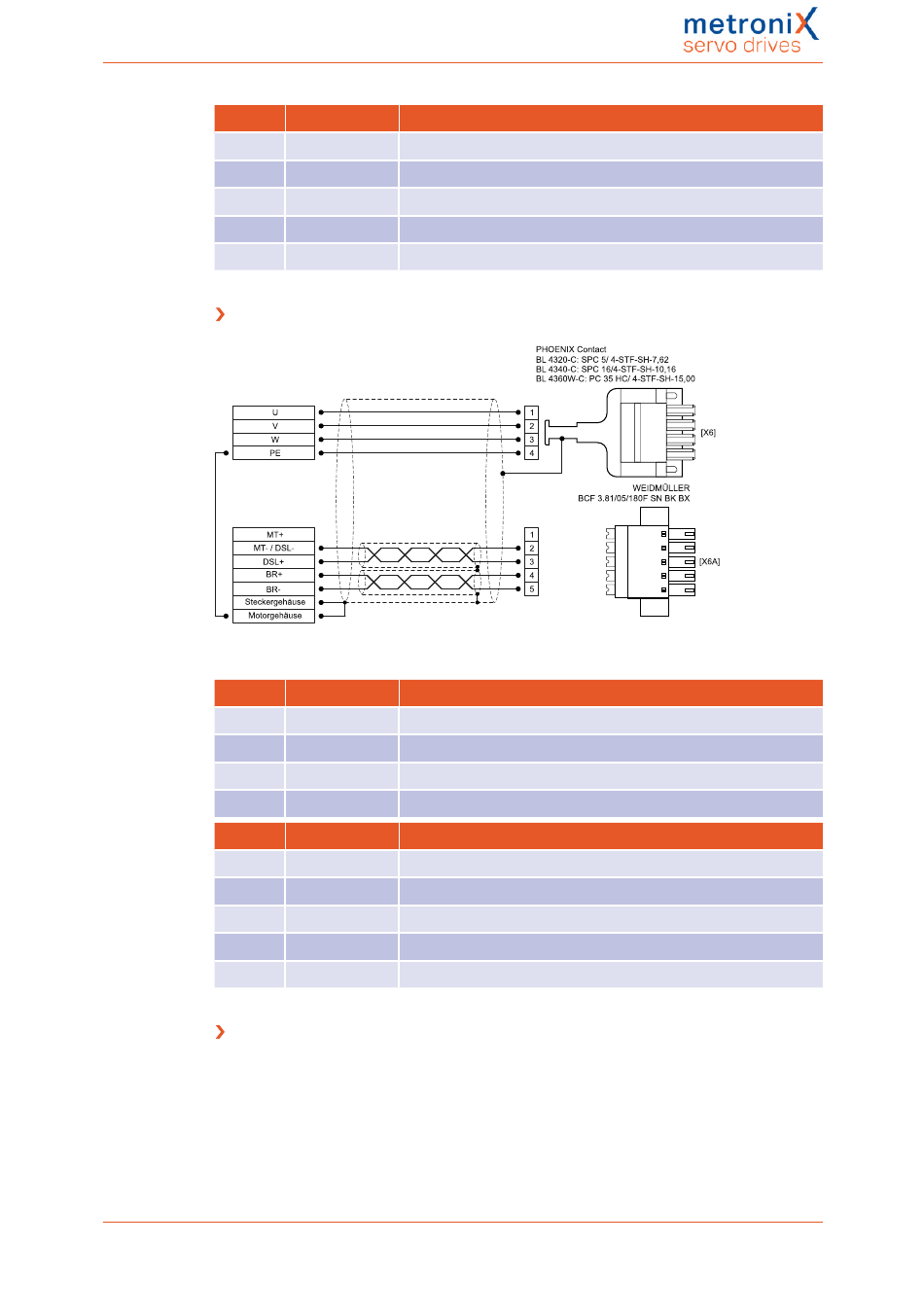

Steckerbelegung [X6], [X6A]: Motor mit HIPERFACE DSL
Abbildung 23: Steckerbelegung „Motor mit HIPERFACE DSL
Pin X6 Bezeichnung Spezifikation
1
2
3
4
Pin X6A Bezeichnung Spezifikation
1
2
3
4
5
Art und Ausführung des Kabels
Die aufgeführten Beispiele der Kabelbezeichnungen beziehen sich auf Kabel der Firma
Lapp.Es sind vergleichbare Kabel anderer Hersteller (Firma Lütze, Firma Helukabel)
verwendbar.
Für feste Verlegung: LAPP KABEL ÖLFLEX SERVO 719 CY
Für flexible Verwendung (Schleppketten): LAPP KABEL ÖLFLEX SERVO FD 796 CP
Montageanleitung BL 4000-C, Version 2.0
MT+
Motortemperatur-Sensor +
MT-/ DSL-
Motortemperatur-Sensor -
DSL+
BR+
Haltebremse + (unbedingt Anschlusshinweise beachten)
BR-
Haltebremse - (unbedingt Anschlusshinweise beachten)
U
Motorphase U
V
Motorphase V
W
Motorphase W
PE
Motor-Schutzleiter
MT+
MT-/ DSL-
HIPERFACE DSL -
DSL+
HIPERFACE DSL +
BR+
Haltebremse + (unbedingt Anschlusshinweise beachten)
BR-
Haltebremse - (unbedingt Anschlusshinweise beachten)
®
®
[X6]"
Seite 50 von 102
