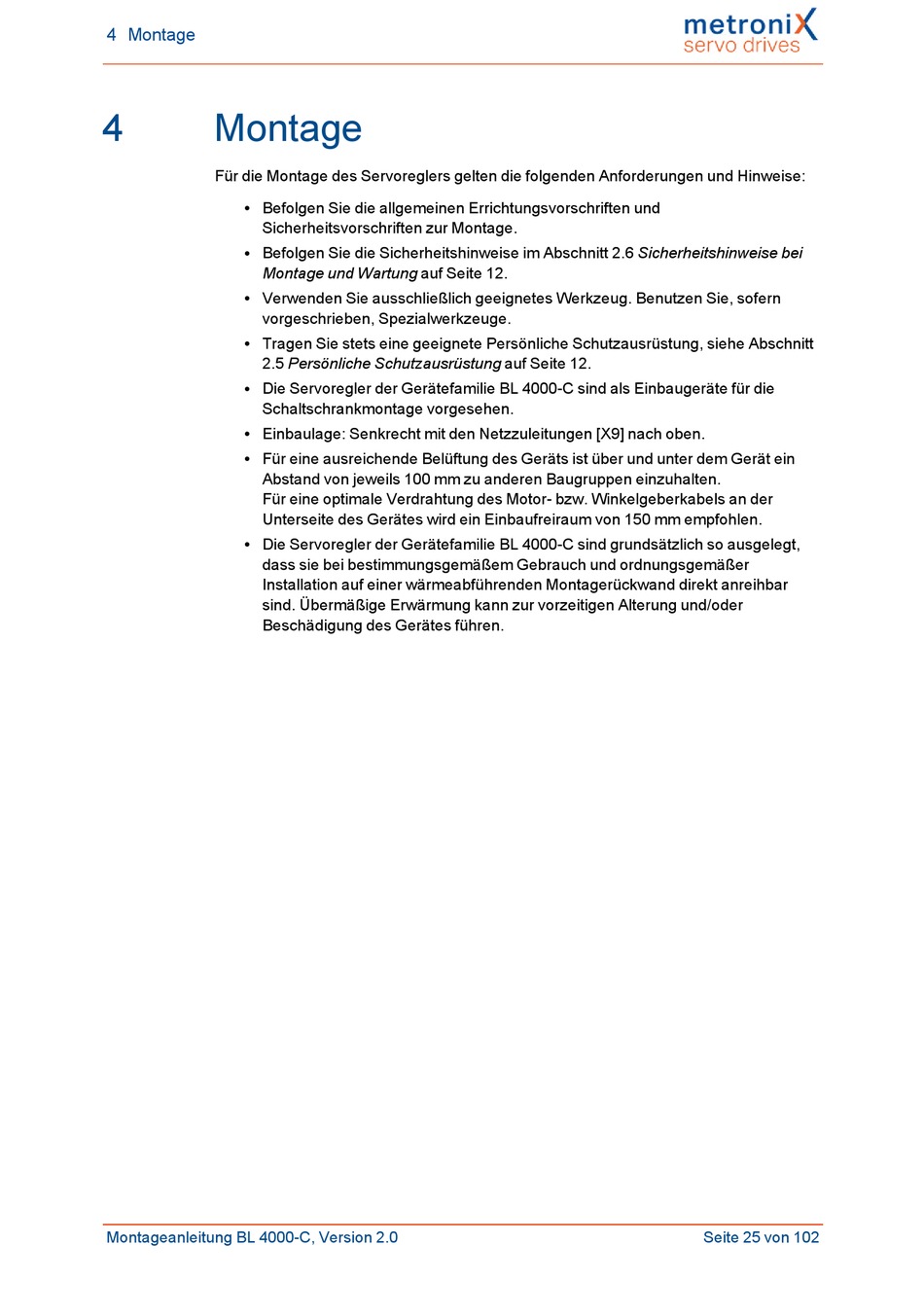

4 Montage
4
Montage
Für die Montage des Servoreglers gelten die folgenden Anforderungen und Hinweise:
Befolgen Sie die allgemeinen Errichtungsvorschriften und
l
Sicherheitsvorschriften zur Montage.
Befolgen Sie die Sicherheitshinweise im Abschnitt 2.6 Sicherheitshinweise bei
l
Montage und Wartung auf Seite 12.
Verwenden Sie ausschließlich geeignetes Werkzeug. Benutzen Sie, sofern
l
vorgeschrieben, Spezialwerkzeuge.
Tragen Sie stets eine geeignete Persönliche Schutzausrüstung, siehe Abschnitt
l
2.5 Persönliche Schutzausrüstung auf Seite 12.
Die Servoregler der Gerätefamilie BL 4000-C sind als Einbaugeräte für die
l
Schaltschrankmontage vorgesehen.
Einbaulage: Senkrecht mit den Netzzuleitungen [X9] nach oben.
l
Für eine ausreichende Belüftung des Geräts ist über und unter dem Gerät ein
l
Abstand von jeweils 100 mm zu anderen Baugruppen einzuhalten.
Für eine optimale Verdrahtung des Motor- bzw. Winkelgeberkabels an der
Unterseite des Gerätes wird ein Einbaufreiraum von 150 mm empfohlen.
Die Servoregler der Gerätefamilie BL 4000-C sind grundsätzlich so ausgelegt,
l
dass sie bei bestimmungsgemäßem Gebrauch und ordnungsgemäßer
Installation auf einer wärmeabführenden Montagerückwand direkt anreihbar
sind. Übermäßige Erwärmung kann zur vorzeitigen Alterung und/oder
Beschädigung des Gerätes führen.
Montageanleitung BL 4000-C, Version 2.0
Seite 25 von 102
