5 Elektrische Installation
Steckerbelegung [X6], [X6A]: Motor mit HIPERFACE DSL

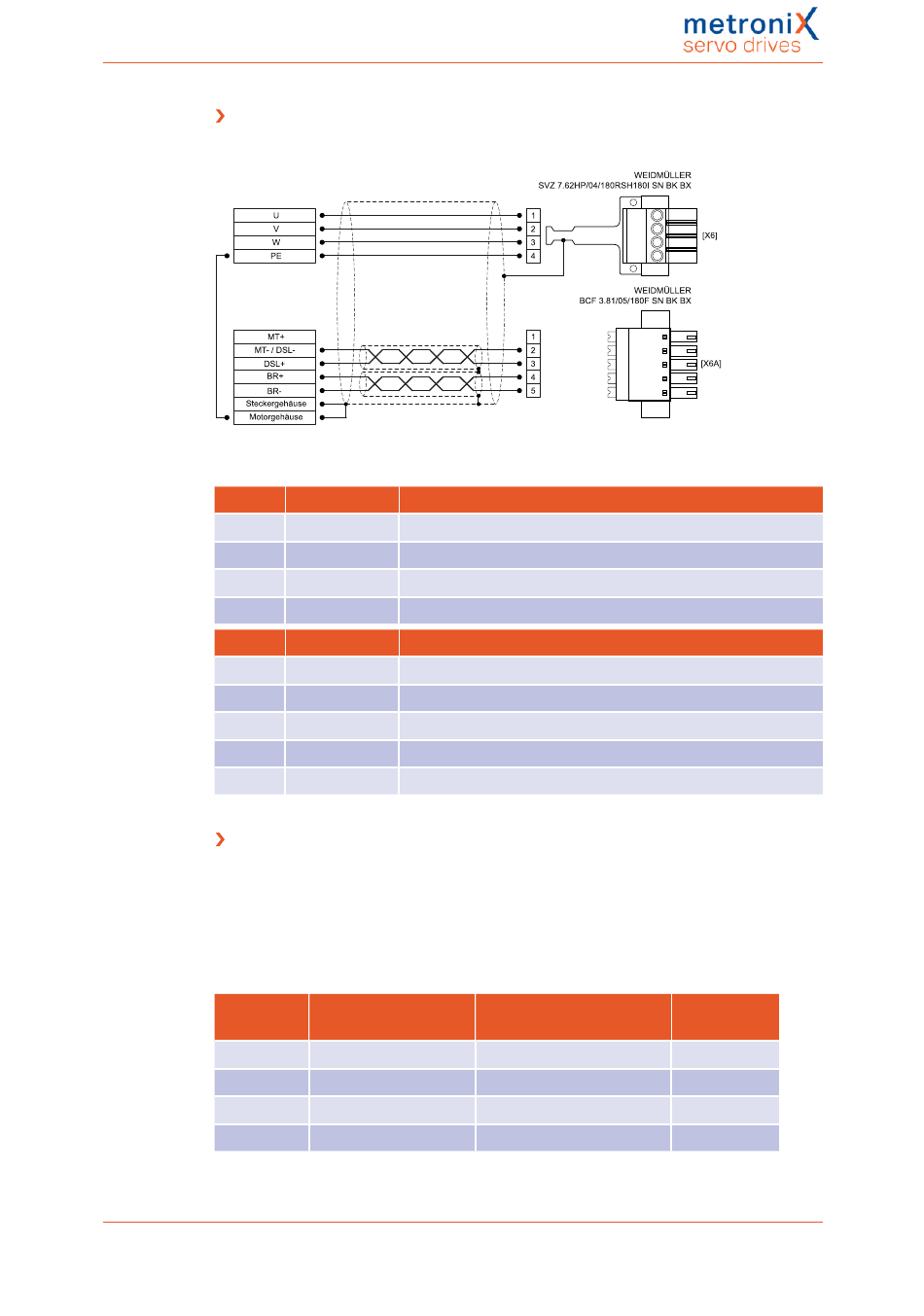

Abbildung 21: Steckerbelegung „Motor mit HIPERFACE DSL
Pin X6 Bezeichnung Spezifikation
1
2
3
4
Pin X6A Bezeichnung Spezifikation
1
2
3
4
5
Art und Ausführung des Kabels
Die aufgeführten Beispiele der Kabelbezeichnungen beziehen sich auf Kabel der Firma
Lapp. Es sind vergleichbare Kabel anderer Hersteller (Firma Lütze, Firma Helukabel)
verwendbar.
Für feste Verlegung: LAPP KABEL ÖLFLEX SERVO 719 CY
Für flexible Verwendung (Schleppketten): LAPP KABEL ÖLFLEX SERVO FD 796 CP
Gerätetyp Kabeltyp
BL 4108-C 4 G 1,5 + 2 x (2 x 0,75) 4 x 1,5 mm² (AWG 16)
BL 4304-C 4 G 1,0 + 2 x (2 x 0,75) 4 x 1,0 mm² (AWG 18)
BL 4308-C 4 G 1,5 + 2 x (2 x 0,75) 4 x 1,5 mm² (AWG 16)
BL 4312-C 4 G 2,5 + 2 x (2 x 1,0)
Bei Steckern mit Schraubanschluss muss auf jeden Fall das notwendige
Anzugsmoment gemäß obiger Tabelle eingehalten werden.
Montageanleitung BL 4000-C, Version 2.0
U
Motorphase U
V
Motorphase V
W
Motorphase W
PE
Motor-Schutzleiter
MT+
MT-/ DSL-
HIPERFACE DSL -
DSL+
HIPERFACE DSL +
BR+
Haltebremse + (unbedingt Anschlusshinweise beachten)
BR-
Haltebremse - (unbedingt Anschlusshinweise beachten)
®
[X6], [X6A]"
Spezifikation (U,V,W,PE) Anzugs-
4 x 2,5 mm² (AWG 14)
®
moment [X6]
0,6 Nm
0,6 Nm
0,6 Nm
0,6 Nm
