3 Produktbeschreibung
3.3

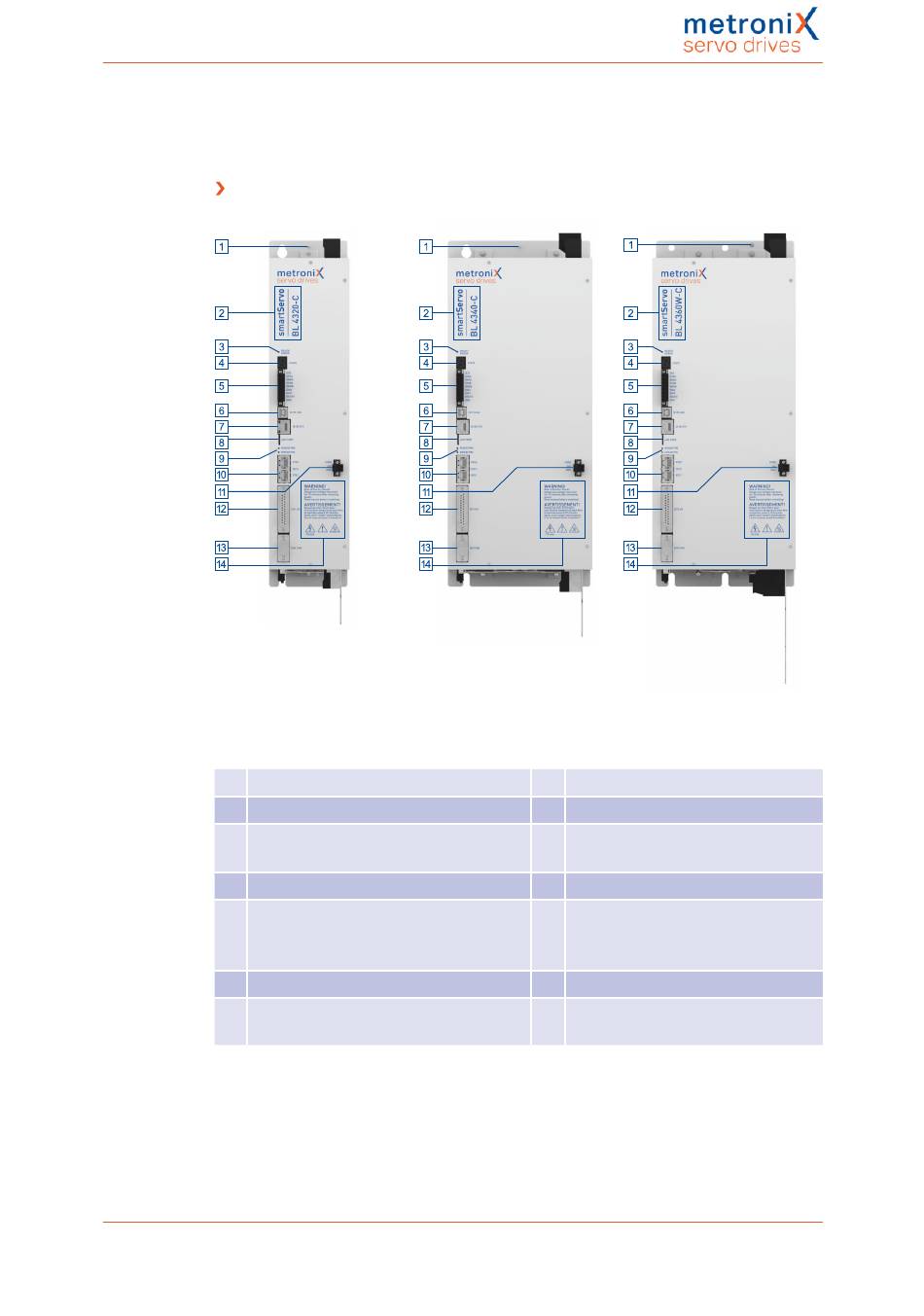

Geräteansicht BL 4320-C...BL 4360W-C
Ansicht von vorne
BL 4320-C
Abbildung 5: Ansicht der jeweiligen Gerätetypen von vorne
01 Erdungsschraube
02 Produktbezeichnung
03 LED-Zustandsanzeige
(READY, ERROR, ENABLE)
04 Siebensegment-Statusanzeige
05 [X3] STO-Schnittstelle (STOA, STOB),
Endschalter (DIN6, DIN7)
Dig. Ausgang (DOUT0)
06 [X19] USB-Schnittstelle
07 [X18] Ethernet-Schnittstelle
Montageanleitung BL 4000-C, Version 2.0
BL 4340-C
08 Slot für microSD-Speicherkarte
09 LEDs (ERR/BF/MS, RUN/SF/MS)
10 [X21] Realtime-Ethernet-
Schnittstelle
11 [X9B] 24 V-Versorgung
12 [X1] I/O-Kommunikation
13 [X4] CANopen-Schnittstelle
14 Warnhinweise / Sicherheitszeichen
gemäß ISO 7000
BL 4360W-C
