5 Elektrische Installation
Steckerbelegung: Inkrementalgeber mit serieller Schnittstelle

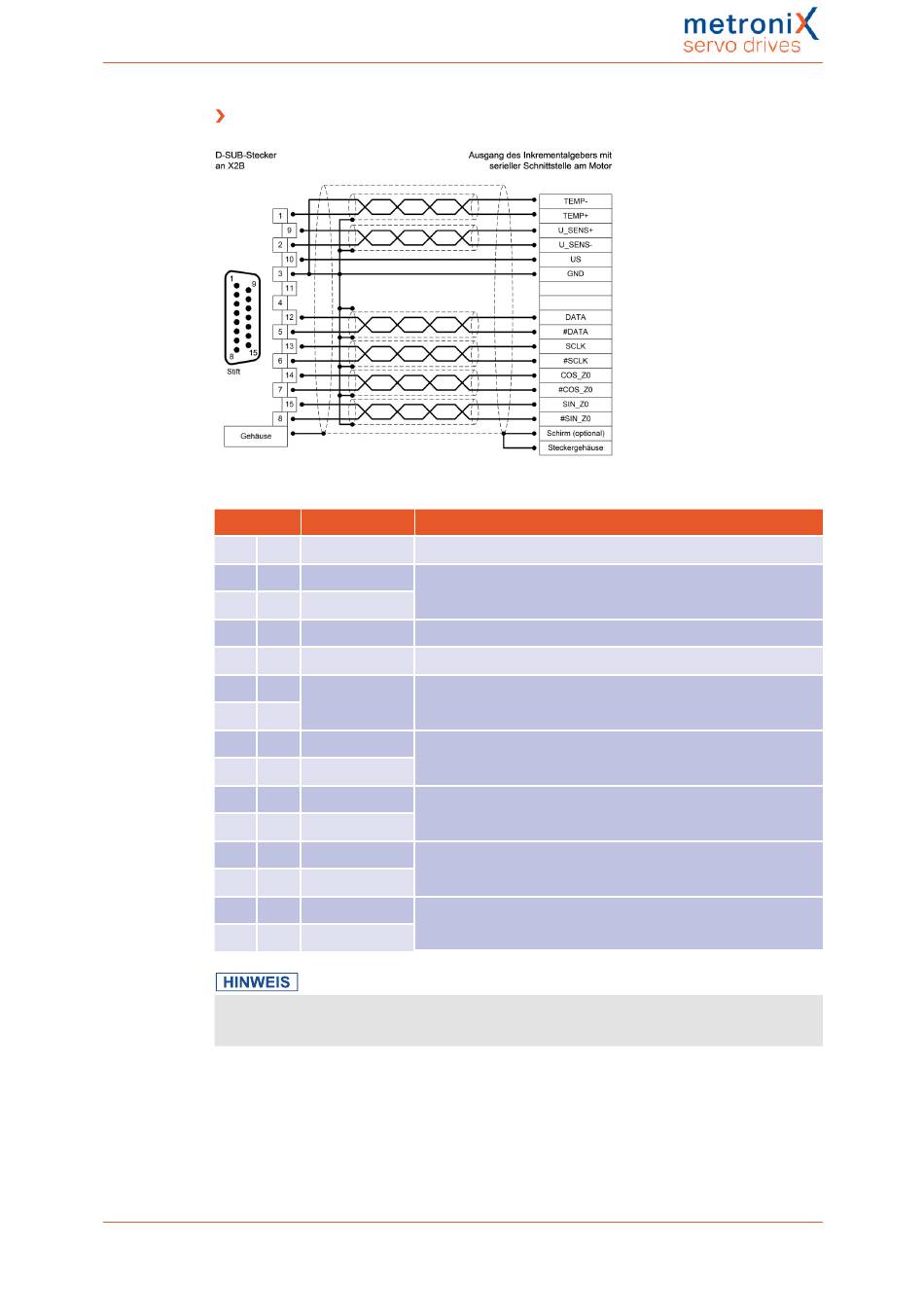

Abbildung 27: Steckerbelegung „Inkrementalgeber mit serieller Schnittstelle [X2B]"
Pin
1
9
2
10
3
11
4
12
5
13
6
14
7
15
8
Der äußere Kabelschirm muss vollflächig (niederimpedant) an das Gehäuse des
Winkelgebersteckers angeschlossen werden.
Montageanleitung BL 4000-C, Version 2.0
Bezeichnung Spezifikation
MT+
Motortemperaturfühler, Öffner, PTC, NTC, KTY
U_SENS+
Sensorleitungen für Geberversorgung. Bei langen Kabel
motorseitig mit US/GND verbinden.
U_SENS-
US
Betriebsspannung
GND
Zugehöriges Bezugspotential
DATA / SL+
Bidirektionale RS485-Datenleitung (differentiell)
(EnDat/HIPERFACE
#DATA / SL-
SCLK / MA+
Taktausgang RS485 (differentiell) (EnDat, BiSS)
#SCLK / MA-
COS_Z0 / B+
COSINUS Spursignal (differentiell) vom hochauflösenden
Inkrementalgeber
#COS_Z0 / B-
SIN_Z0 / A+
SINUS Spursignal (differentiell) vom hochauflösenden
Inkrementalgeber
#SIN_Z0 / A-
Vermeidung von EMV-Störungen
®
, BISS)
Seite 56 von 102
