4 Montage
4.1
Montage BL 4102-C...BL 4312-C
BL 4102-C
BL 4104-C

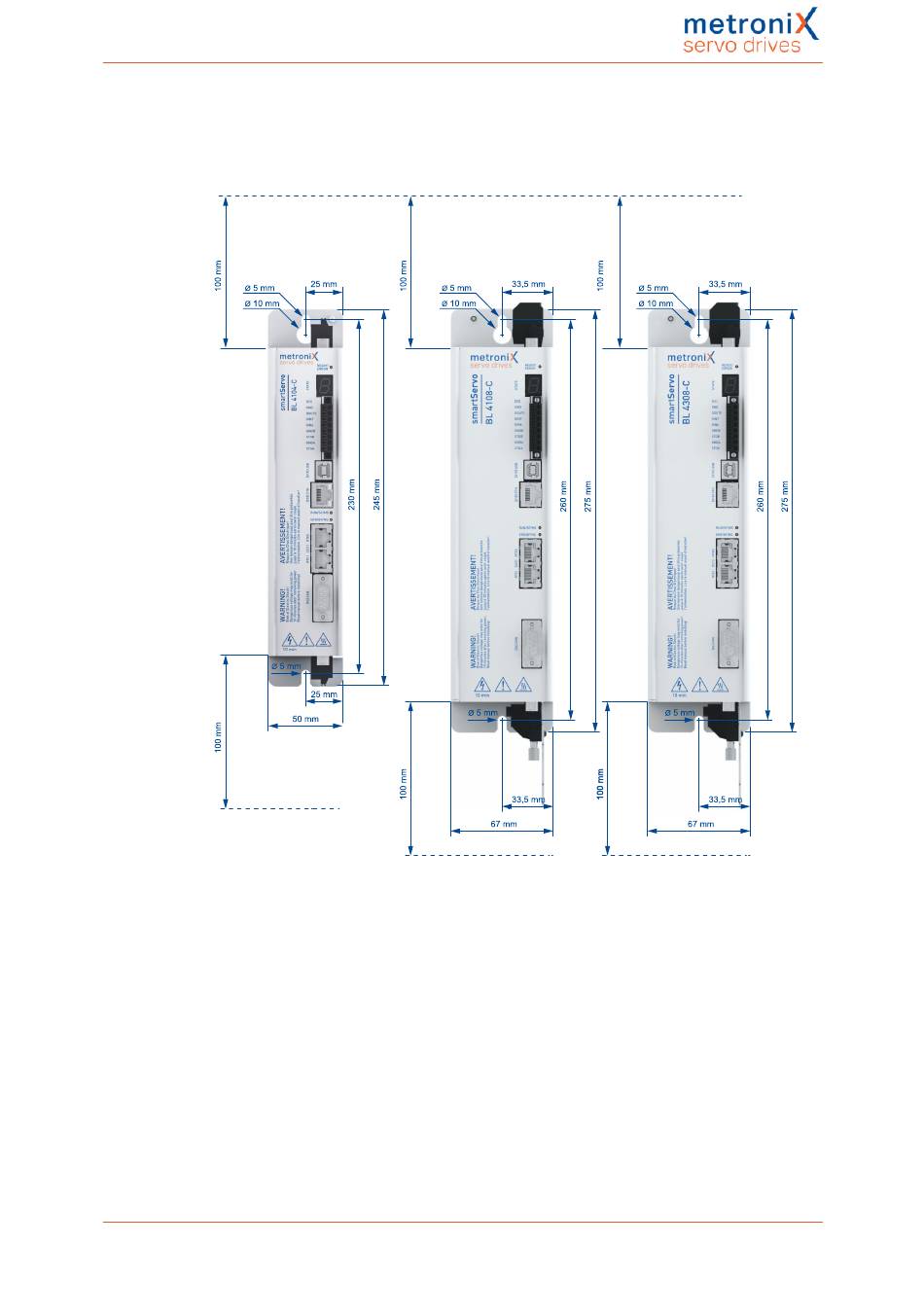

Abbildung 8: Maße und Einbaufreiraum BL 4102-C...BL 4312-C
Die Servoregler haben oben und unten Befestigungslaschen, an denen der Servoregler
mit 2 M5-Schrauben senkrecht an einer Schaltschrankmontageplatte befestigt wird. Für
Schrauben der Festigkeitsklasse 5.6 empfehlen wir ein Anzugsdrehmoment von 2,8
Nm.
Montageanleitung BL 4000-C, Version 2.0
BL 4108-C
BL 4304-C
BL 4308-C
BL 4312-C
Seite 26 von 102
