5 Elektrische Installation
5.10
Anschluss: Standard Ethernet [X18]
Der Servoregler vom Typ BL 4000-C besitzt einen Netzwerkanschluss vom Typ RJ45.
Ausführung am Gerät [X18]
RJ45-Buchse, Cat. 6
Gegenstecker [X18]
RJ45-Stecker

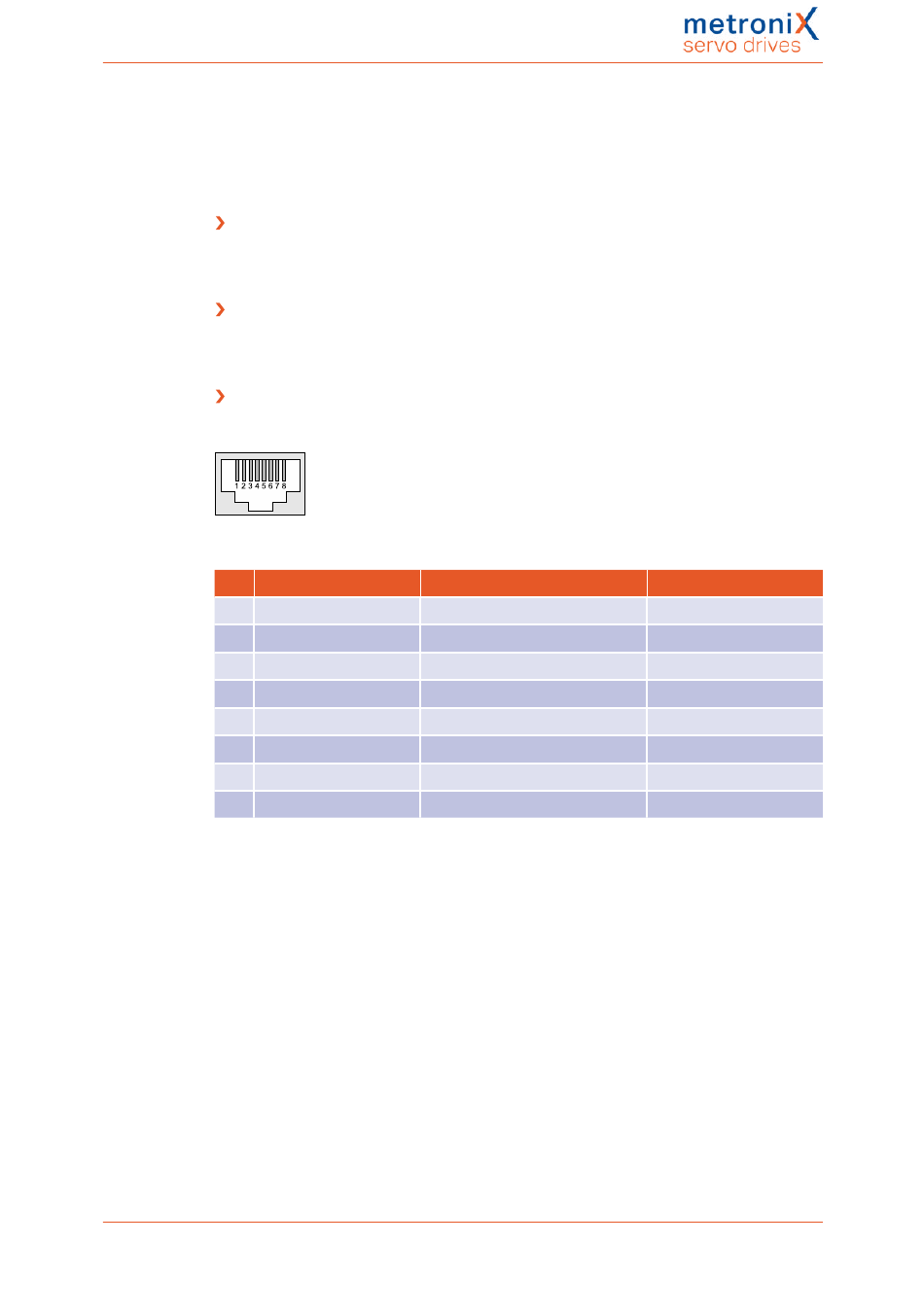

Steckerbelegung Netzwerkanschluss[X18]
Cat.6 Patchkabel RJ45 LAN Kabel S-FTP/PIMF.
Abbildung 30: Steckerbelegung Netzwerkanschluss
Pin Bezeichnung
1
TX+
2
TX-
3
RX+
4
-
5
-
6
RX-
7
-
8
-
Montageanleitung BL 4000-C, Version 2.0
Beschreibung
Sendesignal +
Sendesignal -
Empfängersignal +
-
-
Empfängersignal -
-
-
Farbe
Gelb
Orange
Weiß
Blau
Seite 59 von 102
