5 Elektrische Installation
5.14
Anschluss: STO [X3]
Führen Sie die STO-Verkabelung ausschließlich als PELV-Stromkreise aus! Stellen
Sie sicher, dass keine Brücken o. ä. parallel zur Sicherheitsverdrahtung eingesetzt
werden können, z.B. bei Anschluss am zugehörigen Steckverbinder durch
Verwendung des maximalen Aderquerschnitts von 1,5 mm² oder geeigneter
Aderendhülsen mit Isolierkragen.
Ausführung am Gerät [X3]
SC 3.81/08/90F 3.2SN BK BX
Gegenstecker
BCF 3.81/08/180F SN BK BX
Steckerbelegung [X3]

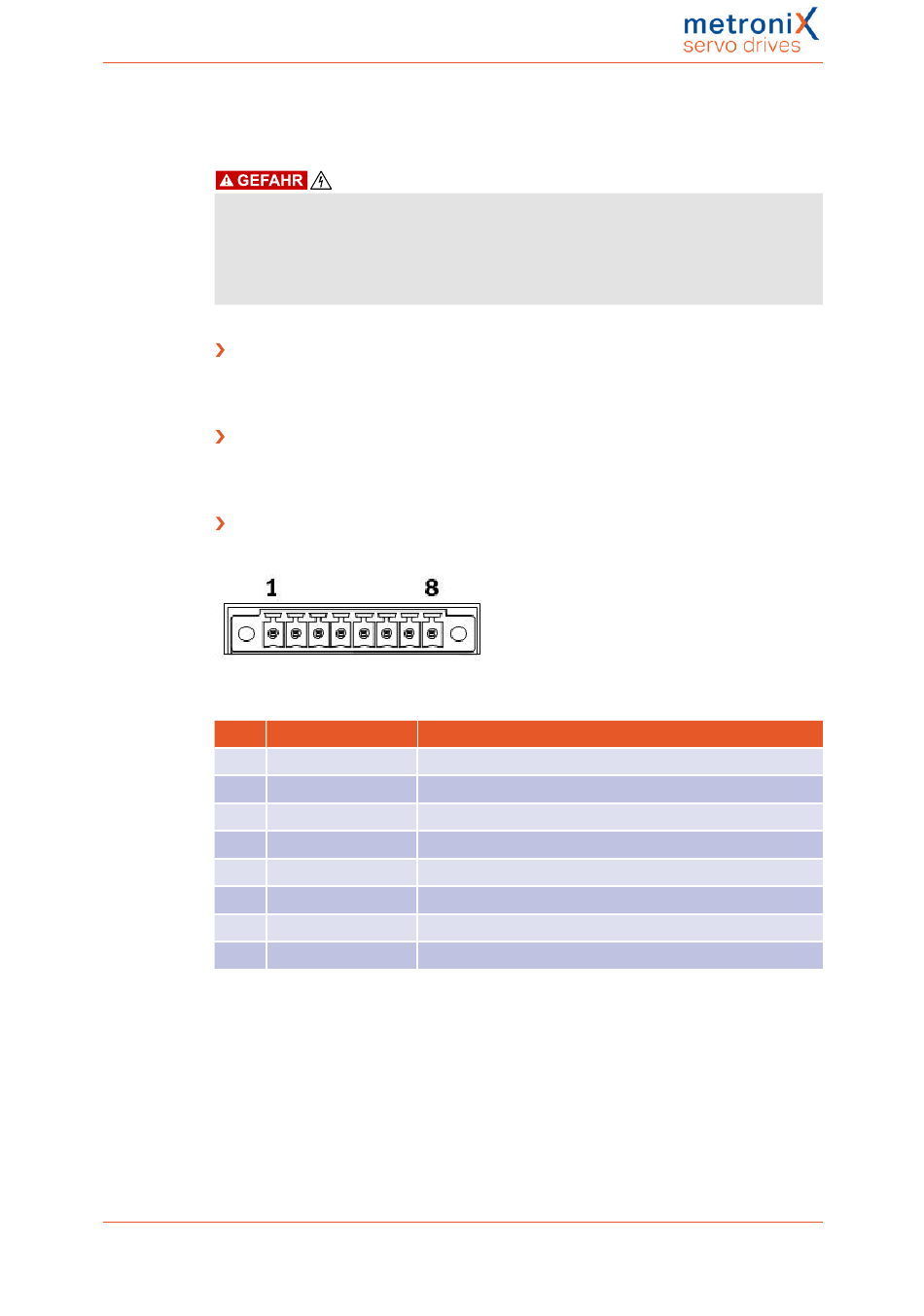

Abbildung 33: STO-Stecker [X3]
Pin
Bezeichnung
1
STOA
2
GNDA
3
STOB
4
GNDB
5
DIN6
6
DIN7
7
DOUT0
8
GND
Zur Sicherstellung der Funktion STO „Safe Torque Off" sind die Steuereingänge STOA
und STOB zweikanalig in Parallelverdrahtung anzuschließen, siehe Abschnitt Sichere
Momentabschaltung (STO, „Safe Torque Off") im Produkthandbuch smartServo
BL 4000-C. Diese Anschaltung kann z.B. Teil eines Not-Halt-Kreises oder einer
Schutztür-Anordnung sein.
Montageanleitung BL 4000-C, Version 2.0
Lebensgefährliche elektrische Spannung!
Beschreibung
Steuereingang A für die Funktion STO.
Bezugspotential für STOA.
Steuereingang B für die Funktion STO.
Bezugspotential für STOB.
Verbunden mit [X1], Pin 22
Verbunden mit [X1], Pin 10
Verbunden mit [X1], Pin 12
Bezugspotential für Hilfsversorgungsspannung.
Seite 65 von 102
