5 Elektrische Installation
Anschlusshinweise
In der Netzzuleitung muss ein einpoliger Leitungsschutzschalter mit der oben
aufgeführten Charakteristik ("LS-Schalter") eingesetzt werden.
5.5.3
Anschluss Versorgung: BL 4304-C, BL 4308-C,
BL 4312-C
Der Anschluss der Servoregler vom Typ BL 4304-C, BL 4308-C oder BL 4312-C an die
Versorgungsspannung und der optionale Anschluss eines Bremswiderstands erfolgt
gemäß folgender Abbildungen.

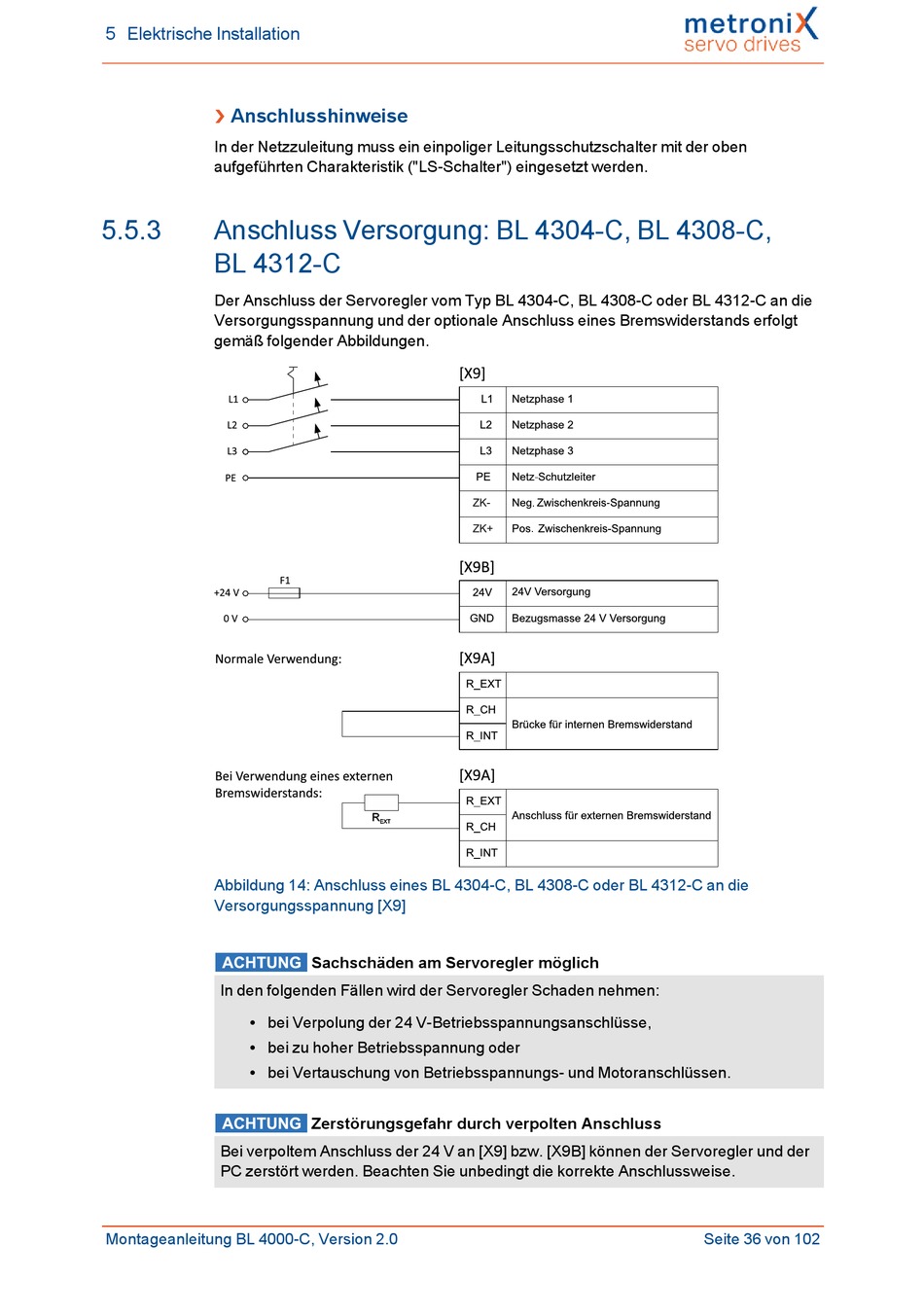

Abbildung 14: Anschluss eines BL 4304-C, BL 4308-C oder BL 4312-C an die
Versorgungsspannung [X9]
In den folgenden Fällen wird der Servoregler Schaden nehmen:
bei Verpolung der 24 V-Betriebsspannungsanschlüsse,
l
bei zu hoher Betriebsspannung oder
l
bei Vertauschung von Betriebsspannungs- und Motoranschlüssen.
l
Bei verpoltem Anschluss der 24 V an [X9] bzw. [X9B] können der Servoregler und der
PC zerstört werden. Beachten Sie unbedingt die korrekte Anschlussweise.
Montageanleitung BL 4000-C, Version 2.0
Sachschäden am Servoregler möglich
Zerstörungsgefahr durch verpolten Anschluss
