5 Elektrische Installation
Ausführung am Gerät [X6], [X6A]
BL 4320-C:
X6 Phoenix Contact PC 5/ 4-G-7,62
X6A Weidmüller SC 3.81/05/90F 3.2SN BK BX
BL 4340-C:
X6 Phoenix Contact PC 6-16/ 4-G1-10,16
X6A Weidmüller SC 3.81/05/90F 3.2SN BK BX
BL 4360W-C:
X6 Phoenix Contact PC 35/HC4-GF-SH-15,00 SF
X6A Weidmüller SC 3.81/05/90F 3.2SN BK BX
Gegenstecker [X6], [X6A]
BL 4320-C:
X6 Phoenix Contact SPC 5/ 4-STF-SH-7,62 oder PC 5/ 4-STF-SH1-7,62
X6A Weidmüller BCF 3.81/05/180F SN BK BX
BL 4340-C:
X6 Phoenix Contact SPC 16/4-STF-SH-10,16 oder PC 16/4-STF-SH-10,16
X6A Weidmüller BCF 3.81/05/180F SN BK BX
BL 4360W-C:
X6 Phoenix Contact PC 35 HC/ 4-STF-SH-15,00
X6A Weidmüller BCF 3.81/05/180F SN BK BX
Steckerbelegung [X6], [X6A]: Motor mit Motortemperatursensor

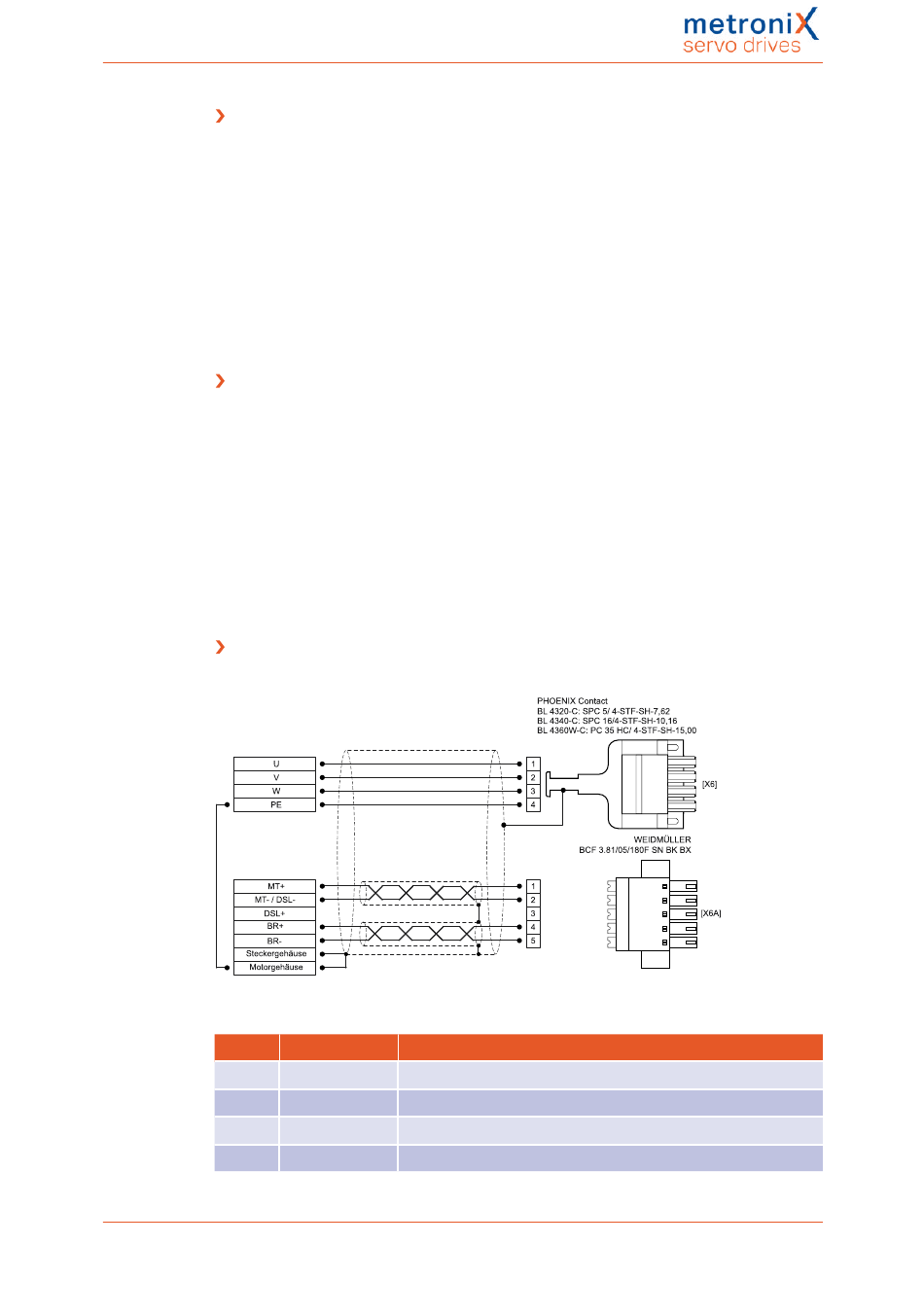

Abbildung 22: Steckerbelegung „Motor mit Motortemperatur-Sensor [X6]"
Pin X6 Bezeichnung
1
2
3
4
Montageanleitung BL 4000-C, Version 2.0
Spezifikation
U
Motorphase U
V
Motorphase V
W
Motorphase W
PE
Motor-Schutzleiter
Seite 49 von 102
