5 Elektrische Installation
Steckerbelegung: Digitaler Inkrementalgeber (RS422)

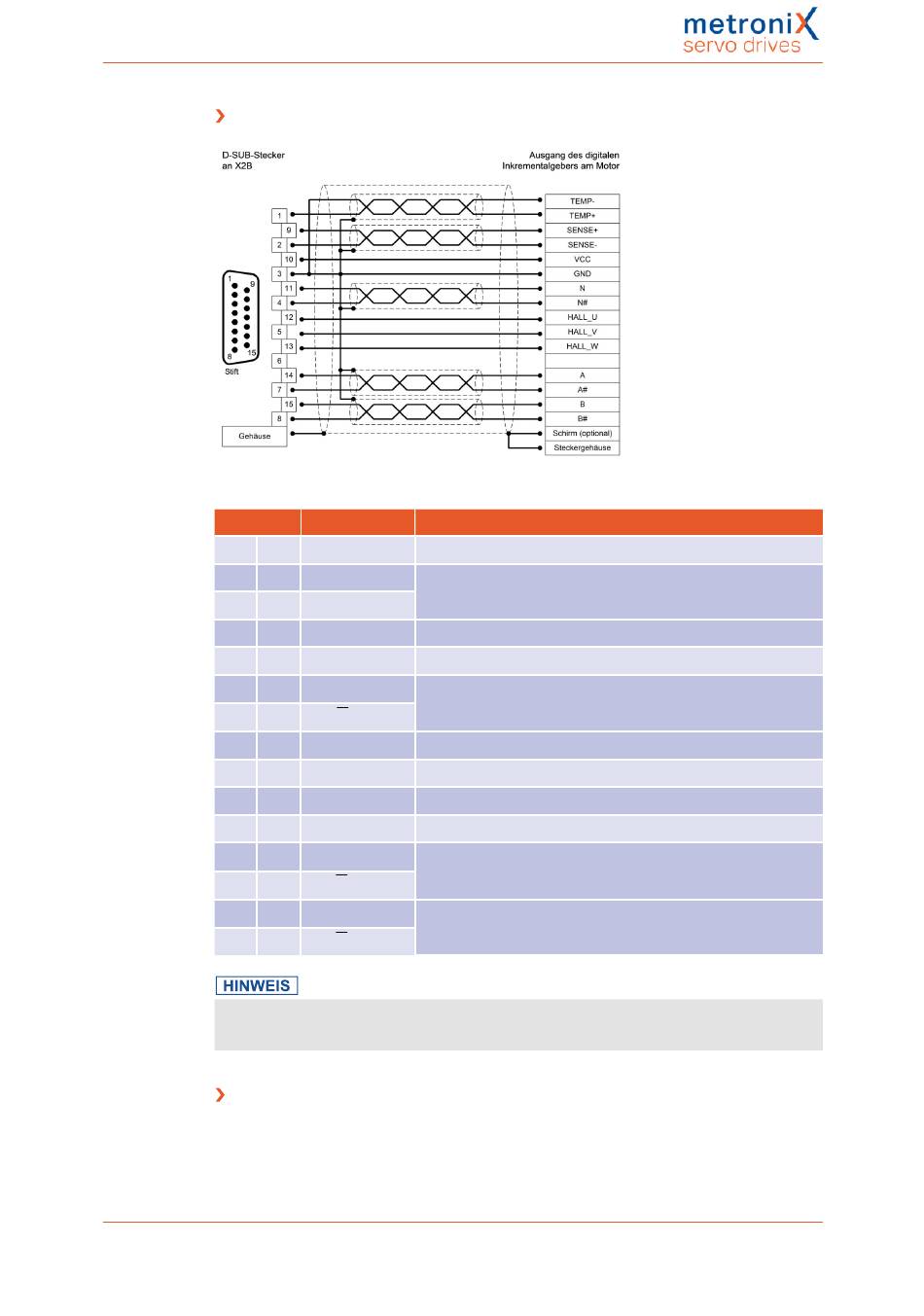

Abbildung 28: Steckerbelegung „Digitale Inkrementalgeber (RS422) [X2B]"
Pin
1
9
2
10
3
11
4
12
5
13
6
14
7
15
8
Der äußere Kabelschirm muss vollflächig (niederimpedant) an das Gehäuse des
Winkelgebersteckers angeschlossen werden.
Art und Ausführung des Kabels [X2B]
Für die Winkelgeberversorgung US und GND empfehlen wir einen Mindestquerschnitt
von 0,25 mm².
Montageanleitung BL 4000-C, Version 2.0
Bezeichnung Spezifikation
MT+
Motortemperaturfühler, Öffner, PTC, NTC, KTY
U_SENS+
Sensorleitungen für Geberversorgung. Bei langem Kabel
motorseitig mit US/GND verbinden.
U_SENS-
US
Betriebsspannung für Inkrementalgeber
GND
Zugehöriges Bezugspotential
N / U
Nullimpuls RS422 (differentiell)
a0
vom digitalen Inkrementalgeber
#N / U
a0
H_U
Phase U Hallsensor für Kommutierung
H_V
Phase V Hallsensor für Kommutierung
H_W
Phase W Hallsensor für Kommutierung
A / U
A-Spursignal RS422 (differentiell) vom digitalen
a1
Inkrementalgeber
#A / U
a1
B / U
B-Spursignal RS422 (differentiell) vom digitalen
a2
Inkrementalgeber
#B / U
a2
Vermeidung von EMV-Störungen
Seite 57 von 102
