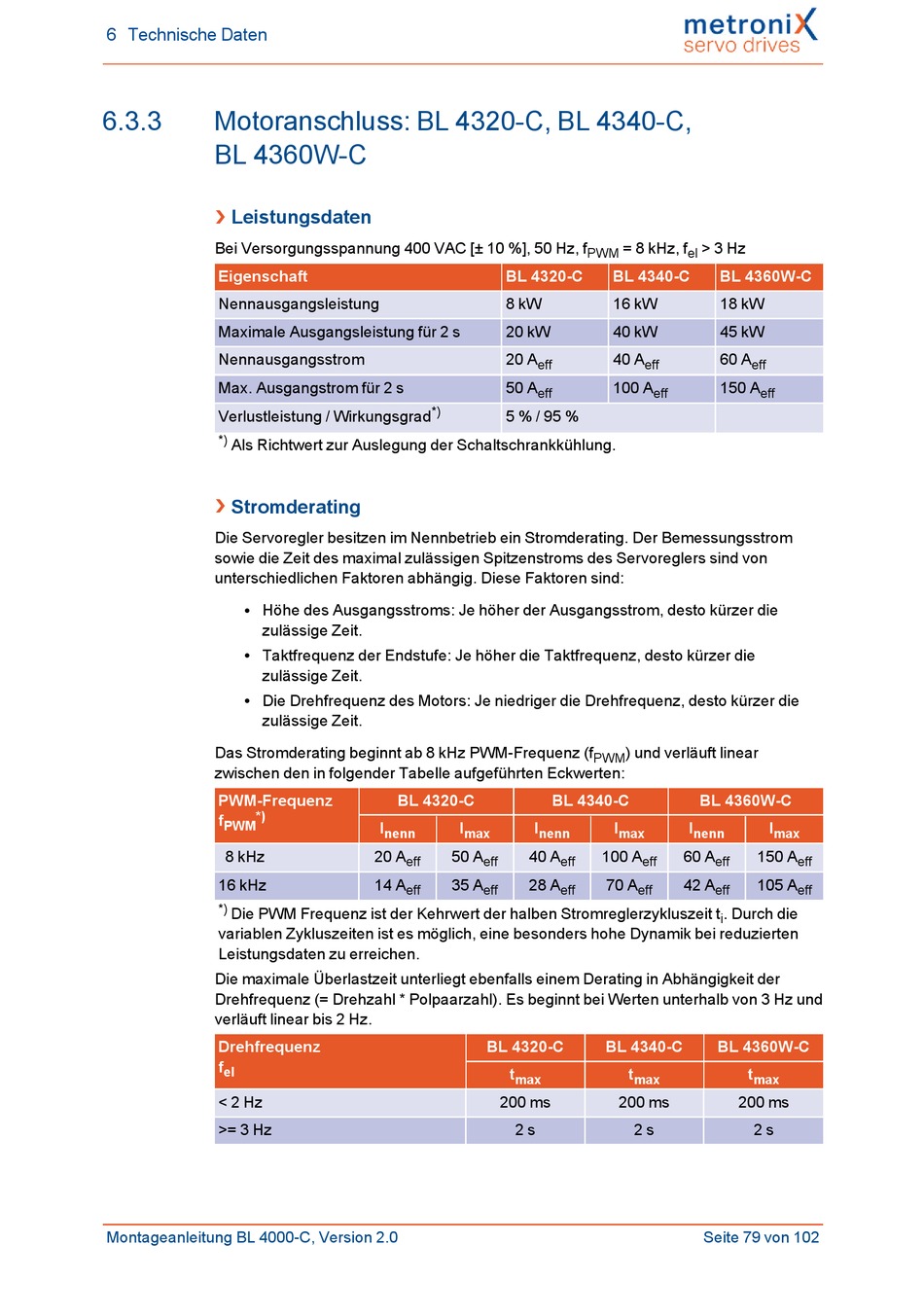

6 Technische Daten
6.3.3
Motoranschluss: BL 4320-C, BL 4340-C,
BL 4360W-C
Leistungsdaten
Bei Versorgungsspannung 400 VAC [± 10 %], 50 Hz, f
Eigenschaft
Nennausgangsleistung
Maximale Ausgangsleistung für 2 s
Nennausgangsstrom
Max. Ausgangstrom für 2 s
Verlustleistung / Wirkungsgrad
*)
Als Richtwert zur Auslegung der Schaltschrankkühlung.
Stromderating
Die Servoregler besitzen im Nennbetrieb ein Stromderating. Der Bemessungsstrom
sowie die Zeit des maximal zulässigen Spitzenstroms des Servoreglers sind von
unterschiedlichen Faktoren abhängig. Diese Faktoren sind:
Höhe des Ausgangsstroms: Je höher der Ausgangsstrom, desto kürzer die
l
zulässige Zeit.
Taktfrequenz der Endstufe: Je höher die Taktfrequenz, desto kürzer die
l
zulässige Zeit.
Die Drehfrequenz des Motors: Je niedriger die Drehfrequenz, desto kürzer die
l
zulässige Zeit.
Das Stromderating beginnt ab 8 kHz PWM-Frequenz (f
zwischen den in folgender Tabelle aufgeführten Eckwerten:
PWM-Frequenz
*)
f
PWM
8 kHz
16 kHz
*)
Die PWM Frequenz ist der Kehrwert der halben Stromreglerzykluszeit t
variablen Zykluszeiten ist es möglich, eine besonders hohe Dynamik bei reduzierten
Leistungsdaten zu erreichen.
Die maximale Überlastzeit unterliegt ebenfalls einem Derating in Abhängigkeit der
Drehfrequenz (= Drehzahl * Polpaarzahl). Es beginnt bei Werten unterhalb von 3 Hz und
verläuft linear bis 2 Hz.
Drehfrequenz
f
el
< 2 Hz
>= 3 Hz
Montageanleitung BL 4000-C, Version 2.0
BL 4320-C
8 kW
20 kW
20 A
eff
50 A
eff
*)
5 % / 95 %
BL 4320-C
I
I
I
nenn
max
nenn
20 A
50 A
40 A
eff
eff
14 A
35 A
28 A
eff
eff
BL 4320-C
t
max
200 ms
2 s
= 8 kHz, f
> 3 Hz
PWM
el
BL 4340-C
BL 4360W-C
16 kW
18 kW
40 kW
45 kW
40 A
60 A
eff
100 A
150 A
eff
) und verläuft linear
PWM
BL 4340-C
BL 4360W-C
I
I
max
nenn
100 A
60 A
eff
eff
eff
70 A
42 A
eff
eff
eff
. Durch die
i
BL 4340-C
BL 4360W-C
t
max
200 ms
2 s
Seite 79 von 102
eff
eff
I
max
150 A
eff
105 A
eff
t
max
200 ms
2 s
