4 Montage
4.2
Montage BL 4320-C...BL 4360W-C
BL 4320-C

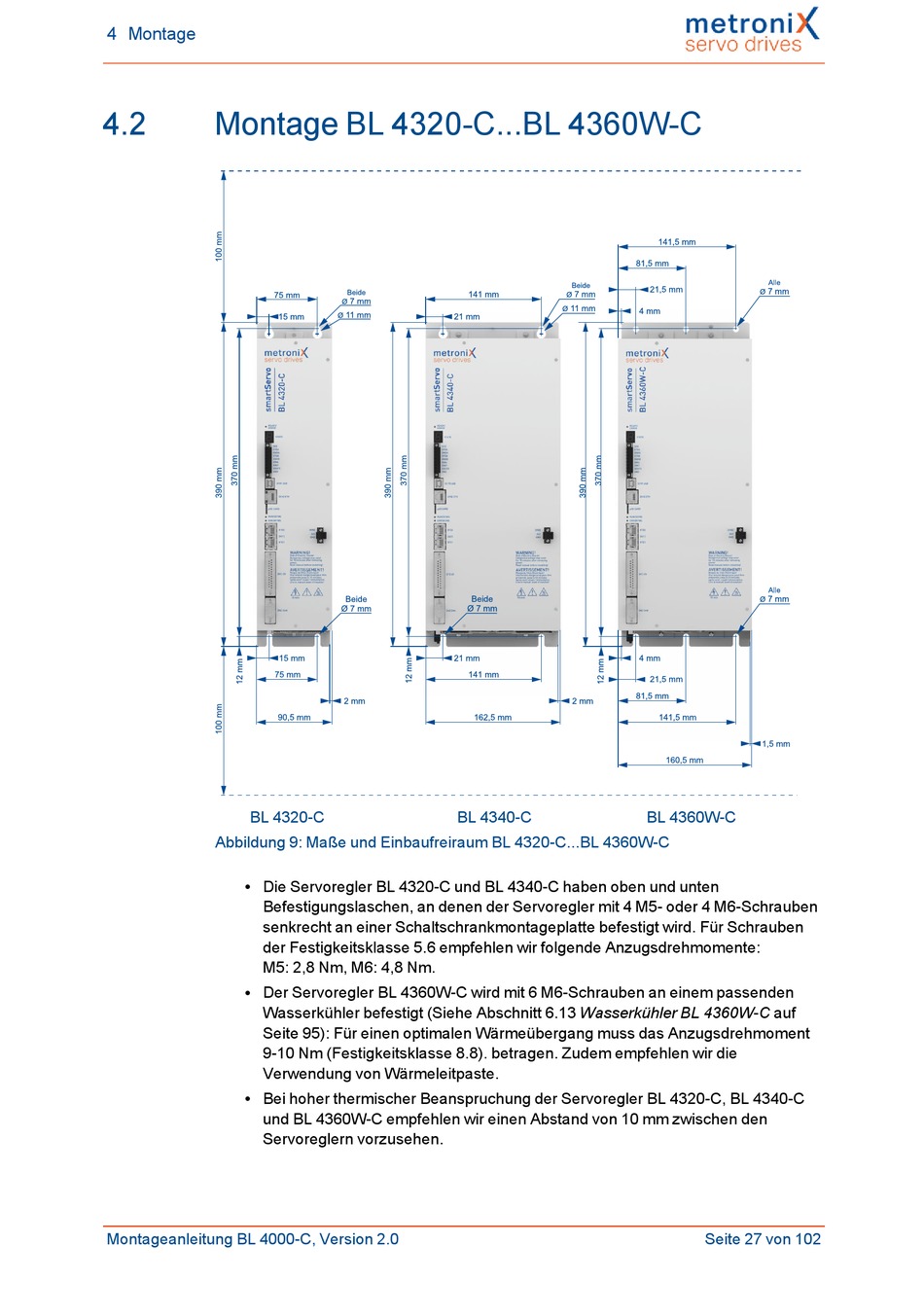

Abbildung 9: Maße und Einbaufreiraum BL 4320-C...BL 4360W-C
Die Servoregler BL 4320-C und BL 4340-C haben oben und unten
l
Befestigungslaschen, an denen der Servoregler mit 4 M5- oder 4 M6-Schrauben
senkrecht an einer Schaltschrankmontageplatte befestigt wird. Für Schrauben
der Festigkeitsklasse 5.6 empfehlen wir folgende Anzugsdrehmomente:
M5: 2,8 Nm, M6: 4,8 Nm.
Der Servoregler BL 4360W-C wird mit 6 M6-Schrauben an einem passenden
l
Wasserkühler befestigt (Siehe Abschnitt 6.13 Wasserkühler BL 4360W-C auf
Seite 95): Für einen optimalen Wärmeübergang muss das Anzugsdrehmoment
9-10 Nm (Festigkeitsklasse 8.8). betragen. Zudem empfehlen wir die
Verwendung von Wärmeleitpaste.
Bei hoher thermischer Beanspruchung der Servoregler BL 4320-C, BL 4340-C
l
und BL 4360W-C empfehlen wir einen Abstand von 10 mm zwischen den
Servoreglern vorzusehen.
