5 Elektrische Installation
Art und Ausführung des Kabels
Die aufgeführten Kabelbezeichnungen beziehen sich auf Kabel der Firma Lapp. Sie
haben sich in der Praxis bewährt und befinden sich in vielen Applikationen erfolgreich im
Einsatz. Es sind aber auch vergleichbare Kabel anderer Hersteller, z.B. der Firma Lütze
oder der Firma Helukabel, verwendbar.
LAPP KABEL ÖLFLEX CLASSIC 110
Gerätetyp Kabeltyp Spezifikation (L, N, PE)
BL 4102-C 3 G 1.0
BL 4104-C 3 G 1.0
Anschlusshinweise
In der Netzzuleitung muss ein einpoliger Leitungsschutzschalter mit der oben
aufgeführten Charakteristik ("LS-Schalter") eingesetzt werden.
5.5.2
Anschluss Versorgung: BL 4108-C
Der Anschluss des Servoregler vom Typ BL 4108-C an die Versorgungsspannung und
der optionale Anschluss eines Bremswiderstands erfolgt gemäß folgender Abbildungen.

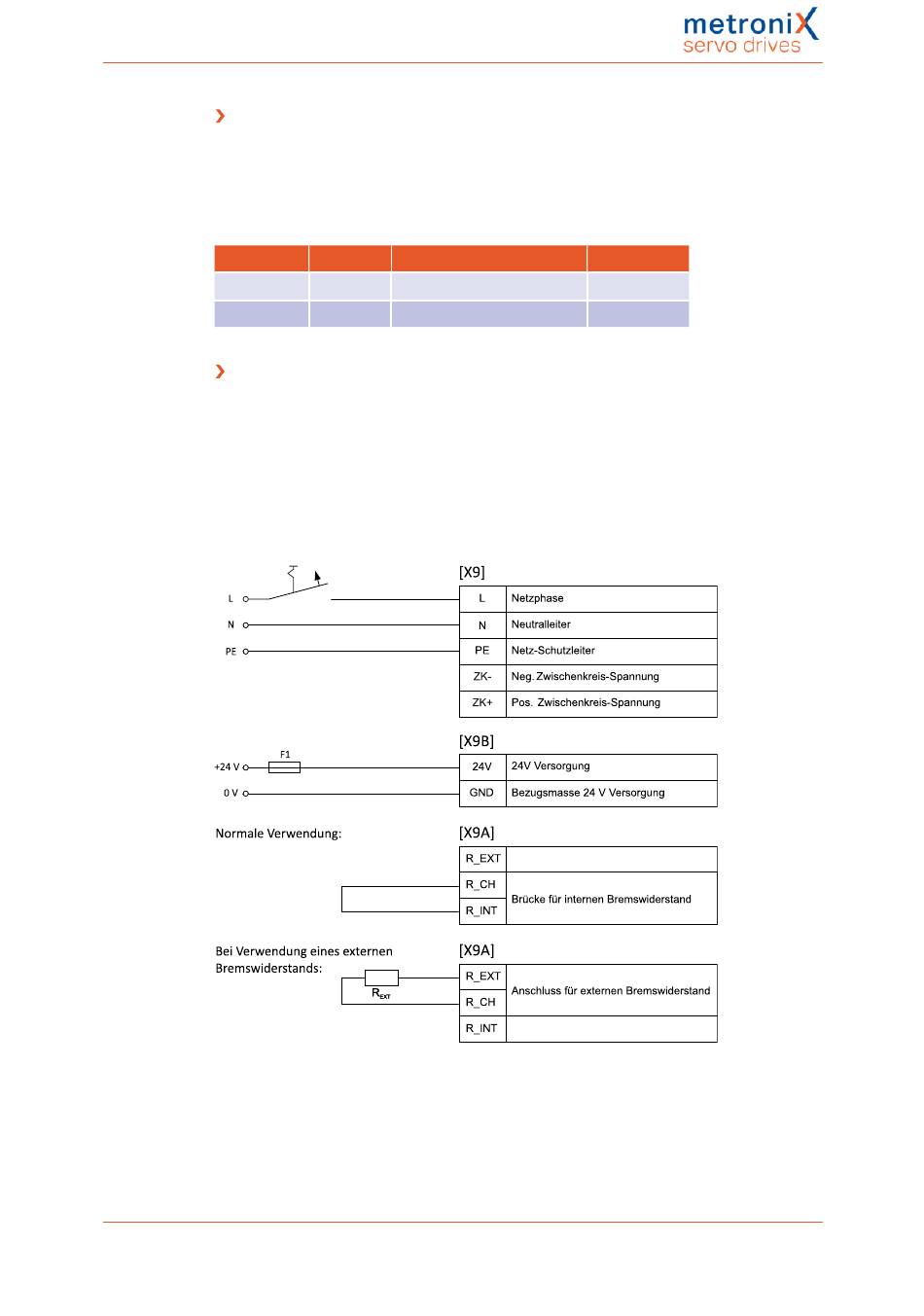

Abbildung 12: Anschluss eines BL 4108-C an die Versorgungsspannung [X9]
Montageanleitung BL 4000-C, Version 2.0
3 x 1,0 mm² (AWG 18)
3 x 1,0 mm² (AWG 18)
LS-Schalter
B 10
B 10
Seite 33 von 102
