5 Elektrische Installation
5.5.4
Anschluss Versorgung: BL 4320-C, BL 4340-C,
BL 4360W-C
Der Anschluss der Servoregler vom Typ BL 4320-C, BL 4340-C oder BL 4360W-C an
die Versorgungsspannung und der optionale Anschluss eines Bremswiderstands erfolgt
gemäß folgender Abbildungen.

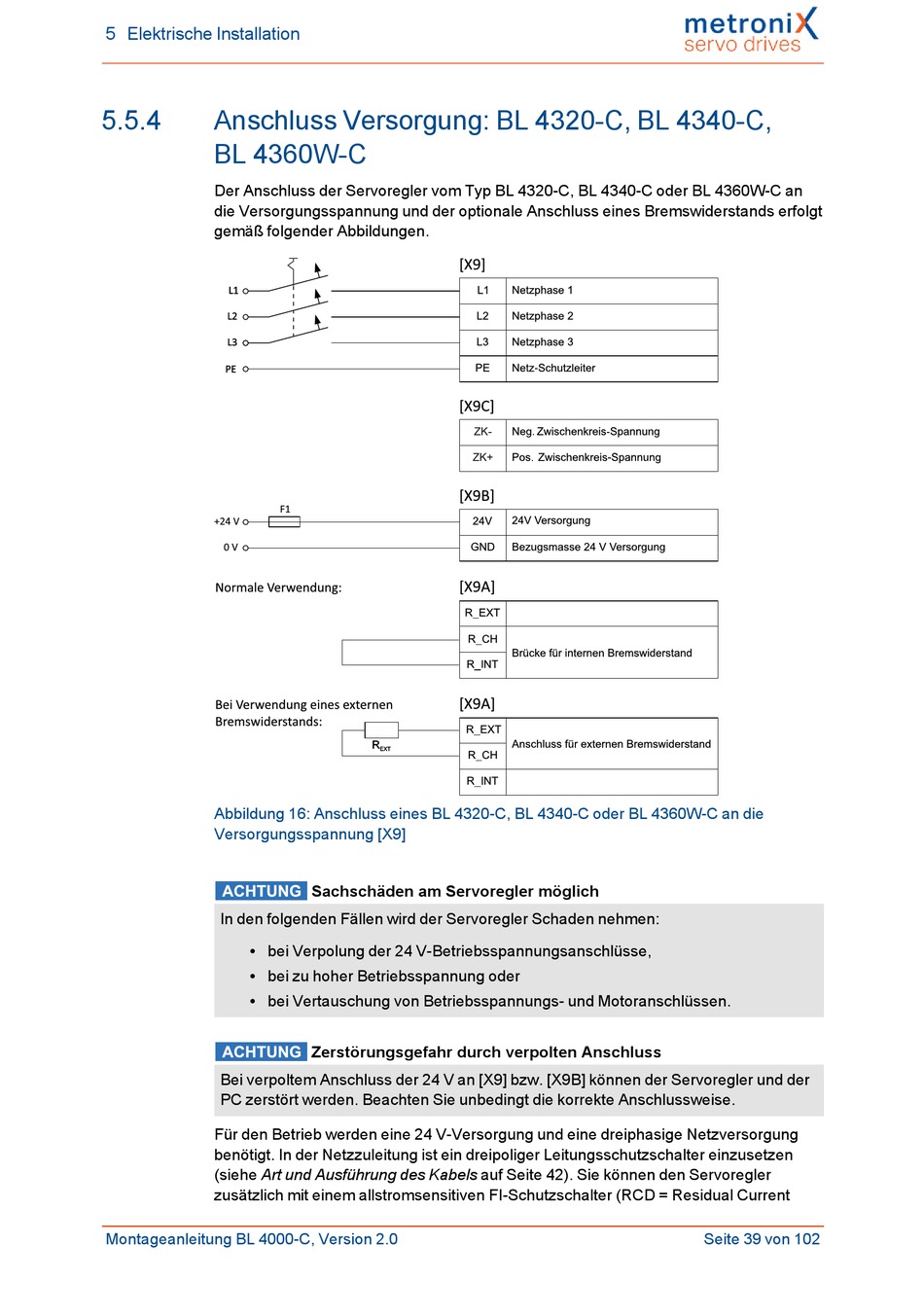

Abbildung 16: Anschluss eines BL 4320-C, BL 4340-C oder BL 4360W-C an die
Versorgungsspannung [X9]
In den folgenden Fällen wird der Servoregler Schaden nehmen:
bei Verpolung der 24 V-Betriebsspannungsanschlüsse,
l
bei zu hoher Betriebsspannung oder
l
bei Vertauschung von Betriebsspannungs- und Motoranschlüssen.
l
Bei verpoltem Anschluss der 24 V an [X9] bzw. [X9B] können der Servoregler und der
PC zerstört werden. Beachten Sie unbedingt die korrekte Anschlussweise.
Für den Betrieb werden eine 24 V-Versorgung und eine dreiphasige Netzversorgung
benötigt. In der Netzzuleitung ist ein dreipoliger Leitungsschutzschalter einzusetzen
(siehe Art und Ausführung des Kabels auf Seite 42). Sie können den Servoregler
zusätzlich mit einem allstromsensitiven FI-Schutzschalter (RCD = Residual Current
Montageanleitung BL 4000-C, Version 2.0
Sachschäden am Servoregler möglich
Zerstörungsgefahr durch verpolten Anschluss
Seite 39 von 102
