3 Produktbeschreibung
3.2
Geräteansicht BL 4102-C...BL 4312-C
Ansicht von vorne
BL 4102-C
BL 4104-C

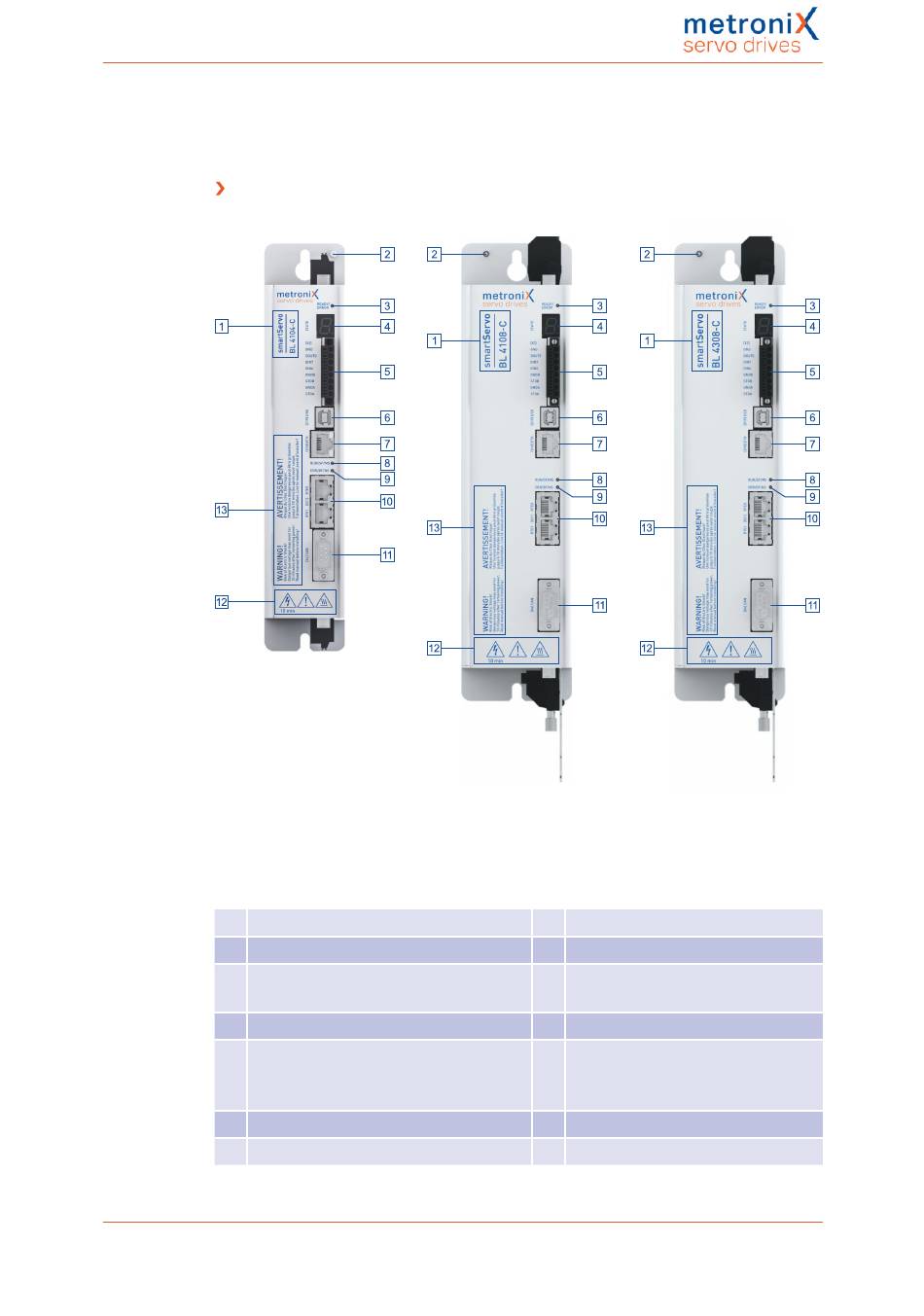

Abbildung 2: Ansicht der jeweiligen Gerätetypen von vorne
01 Produktbezeichnung
02 Erdungsschraube
03 LED-Zustandsanzeige
(READY, ERROR, ENABLE)
04 Siebensegment-Statusanzeige
05 [X3] STO-Schnittstelle (STOA, STOB),
Endschalter (DIN6, DIN7)
Dig. Ausgang (DOUT0)
06 [X19] USB-Schnittstelle
07 [X18] Ethernet-Schnittstelle
Montageanleitung BL 4000-C, Version 2.0
BL 4108-C
08 LED (RUN/SF/MS)
09 LED (ERR/BF/MS)
10 [X21] Realtime-Ethernet-
Schnittstelle
11 [X4] CANopen-Schnittstelle
12 Sicherheitszeichen gemäß
ISO 7000
13 Warnhinweise
BL 4304-C
BL 4308-C
BL 4312-C
Seite 18 von 102
