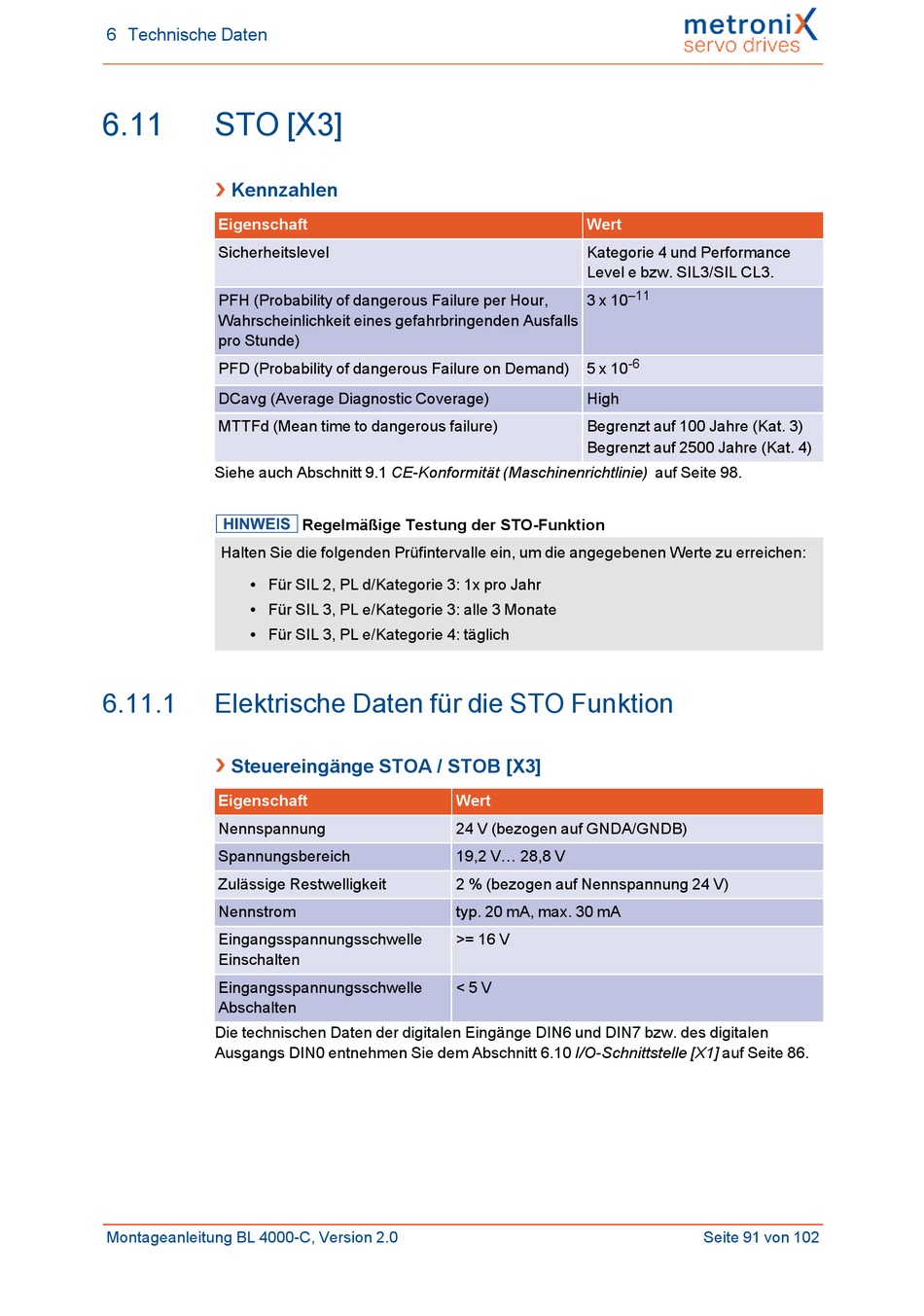

6 Technische Daten
6.11
STO [X3]
Kennzahlen
Eigenschaft
Sicherheitslevel
PFH (Probability of dangerous Failure per Hour,
Wahrscheinlichkeit eines gefahrbringenden Ausfalls
pro Stunde)
PFD (Probability of dangerous Failure on Demand)
DCavg (Average Diagnostic Coverage)
MTTFd (Mean time to dangerous failure)
Siehe auch Abschnitt 9.1 CE-Konformität (Maschinenrichtlinie) auf Seite 98.
Halten Sie die folgenden Prüfintervalle ein, um die angegebenen Werte zu erreichen:
Für SIL 2, PL d/Kategorie 3: 1x pro Jahr
l
Für SIL 3, PL e/Kategorie 3: alle 3 Monate
l
Für SIL 3, PL e/Kategorie 4: täglich
l
6.11.1
Elektrische Daten für die STO Funktion
Steuereingänge STOA / STOB [X3]
Eigenschaft
Nennspannung
Spannungsbereich
Zulässige Restwelligkeit
Nennstrom
Eingangsspannungsschwelle
Einschalten
Eingangsspannungsschwelle
Abschalten
Die technischen Daten der digitalen Eingänge DIN6 und DIN7 bzw. des digitalen
Ausgangs DIN0 entnehmen Sie dem Abschnitt 6.10 I/O-Schnittstelle [X1] auf Seite 86.
Montageanleitung BL 4000-C, Version 2.0
Regelmäßige Testung der STO-Funktion
Wert
24 V (bezogen auf GNDA/GNDB)
19,2 V... 28,8 V
2 % (bezogen auf Nennspannung 24 V)
typ. 20 mA, max. 30 mA
>= 16 V
< 5 V
Wert
Kategorie 4 und Performance
Level e bzw. SIL3/SIL CL3.
–11
3 x 10
-6
5 x 10
High
Begrenzt auf 100 Jahre (Kat. 3)
Begrenzt auf 2500 Jahre (Kat. 4)
Seite 91 von 102
