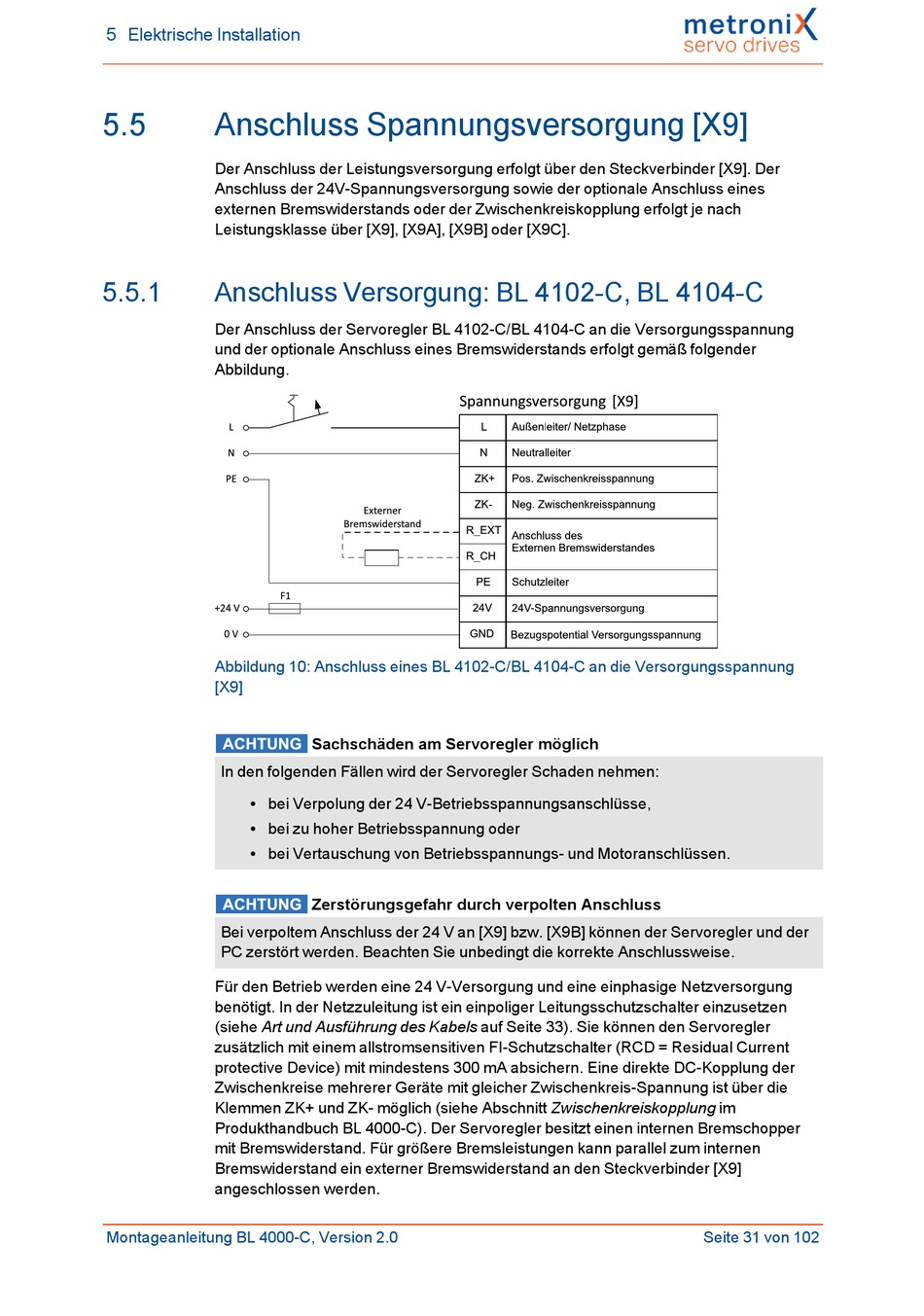

5 Elektrische Installation
5.5
Anschluss Spannungsversorgung [X9]
Der Anschluss der Leistungsversorgung erfolgt über den Steckverbinder [X9]. Der
Anschluss der 24V-Spannungsversorgung sowie der optionale Anschluss eines
externen Bremswiderstands oder der Zwischenkreiskopplung erfolgt je nach
Leistungsklasse über [X9], [X9A], [X9B] oder [X9C].
5.5.1
Anschluss Versorgung: BL 4102-C, BL 4104-C
Der Anschluss der Servoregler BL 4102-C/BL 4104-C an die Versorgungsspannung
und der optionale Anschluss eines Bremswiderstands erfolgt gemäß folgender
Abbildung.
Abbildung 10: Anschluss eines BL 4102-C/BL 4104-C an die Versorgungsspannung
[X9]
In den folgenden Fällen wird der Servoregler Schaden nehmen:
bei Verpolung der 24 V-Betriebsspannungsanschlüsse,
l
bei zu hoher Betriebsspannung oder
l
bei Vertauschung von Betriebsspannungs- und Motoranschlüssen.
l
Bei verpoltem Anschluss der 24 V an [X9] bzw. [X9B] können der Servoregler und der
PC zerstört werden. Beachten Sie unbedingt die korrekte Anschlussweise.
Für den Betrieb werden eine 24 V-Versorgung und eine einphasige Netzversorgung
benötigt. In der Netzzuleitung ist ein einpoliger Leitungsschutzschalter einzusetzen
(siehe Art und Ausführung des Kabels auf Seite 33). Sie können den Servoregler
zusätzlich mit einem allstromsensitiven FI-Schutzschalter (RCD = Residual Current
protective Device) mit mindestens 300 mA absichern. Eine direkte DC-Kopplung der
Zwischenkreise mehrerer Geräte mit gleicher Zwischenkreis-Spannung ist über die
Klemmen ZK+ und ZK- möglich (siehe Abschnitt Zwischenkreiskopplung im
Produkthandbuch BL 4000-C). Der Servoregler besitzt einen internen Bremschopper
mit Bremswiderstand. Für größere Bremsleistungen kann parallel zum internen
Bremswiderstand ein externer Bremswiderstand an den Steckverbinder [X9]
angeschlossen werden.
Montageanleitung BL 4000-C, Version 2.0
Sachschäden am Servoregler möglich
Zerstörungsgefahr durch verpolten Anschluss
Seite 31 von 102
