• Die Schrauben der Masseverbindung sind immer fest
anzuziehen, unabhängig davon ob ein Kabel montiert
ist oder nicht.
• Falls möglich, sind die Netzkabel und Signalkabel
innerhalb der Installation getrennt voneinander zu
verlegen.
Auch durch andere Installationsverfahren können ähnliche
EMV-Ergebnisse erzielt werden, wenn die Regeln der
Technik befolgt werden.

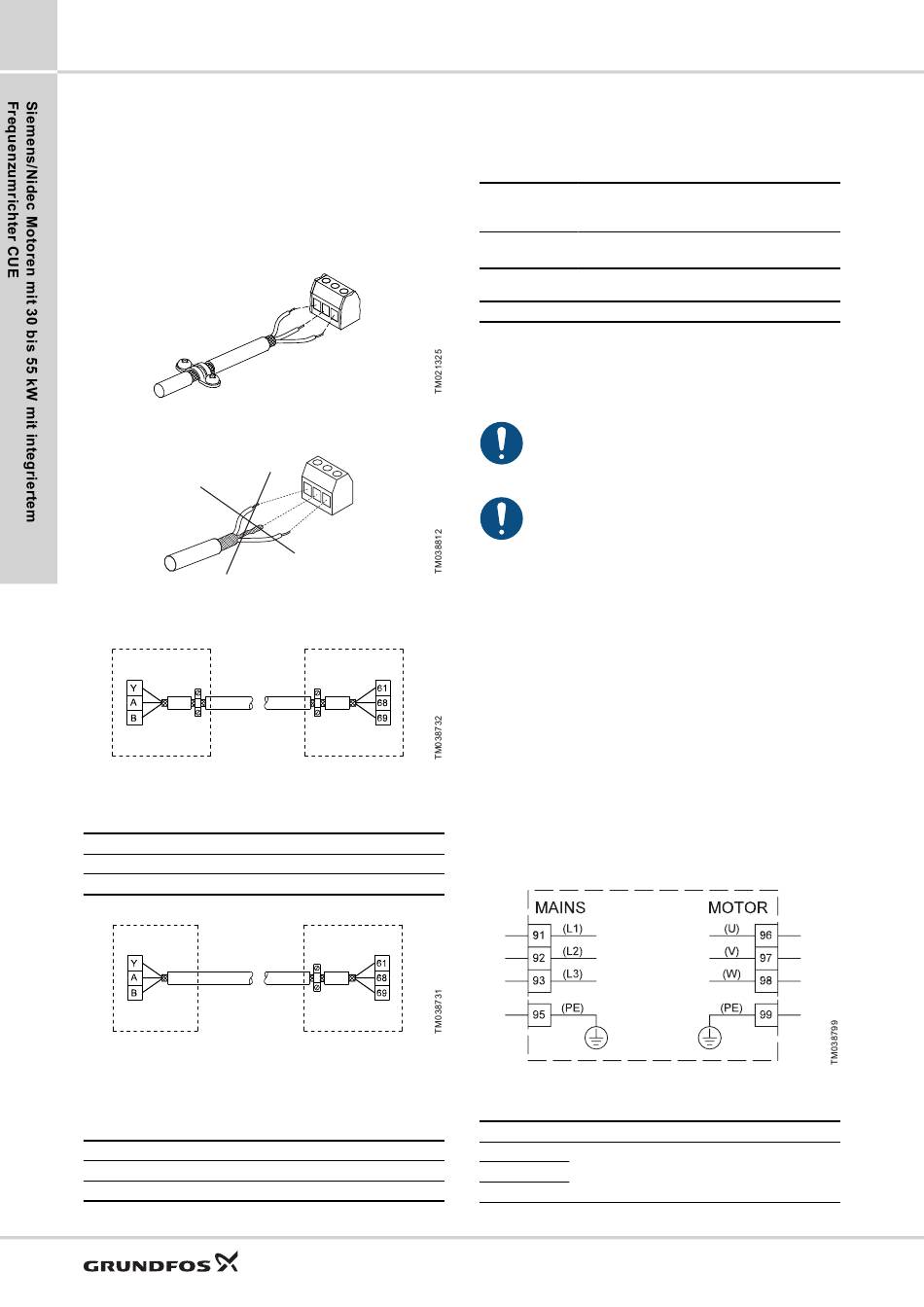

Beispiel für ein abisoliertes Kabel mit Abschirmung
Schirmenden nicht verdrillen
1
Beispiel für den Anschluss eines 3-adrigen Buskabels
mit Schirm, der an beiden Enden aufgelegt ist
Pos. Beschreibung
1 Steuerung
2 CUE
1
Beispiel für den Anschluss eines 3-adrigen Buskabels
mit Schirm, der nur am CUE-Frequenzumrichter
aufgelegt ist, weil die Steuerung über keine
entsprechenden Kabelschellen verfügt
Pos. Beschreibung
1 Steuerung
2 CUE
158
TP, TPD, TPE, TPED, TPE2, TPE2 D, TPE3, TPE3 D
Funkentstörfilter
Um die Anforderungen der EMV-Richtlinie erfüllen zu
können, ist der Frequenzumrichter CUE mit den
nachfolgend aufgeführten Funkentstörfiltern ausgestattet.
Spannung
[V]
3 × 380-500
Beschreibung der Funkentstörfilterklasse
C1: Für die Verwendung in Wohnbereichen.
Die Angabe der Funkentstörfilterklasse erfolgt gemäß
EN 61800-3.

Netz- und Motoranschluss

Die Versorgungsspannung und Frequenz sind auf dem
Typenschild des CUE-Frequenzumrichters angegeben. Es
ist darauf zu achten, dass der Frequenzumrichter CUE für
den Anschluss an die am Installationsort vorhandene
Stromversorgung geeignet ist.
2
Hauptschalter
Vor dem Frequenzumrichter CUE kann gemäß den örtlich
geltenden Vorschriften ein Hauptschalter installiert
werden. Siehe die Abbildung mit dem Beispiel für den
Anschluss eines CUE mit Hauptschalter, Vorsicherungen
und zusätzlicher Schutzeinrichtung an ein Drehstromnetz.
Schaltbild
Die Leitungen im Klemmenkasten sind so kurz wie
möglich zu verlegen, mit Ausnahme des Schutzleiters, der
länger als die anderen Leiter sein muss, damit er bei
einem unbeabsichtigten Herausreißen des Kabels aus der
Klemmenleiste als letzter Leiter abreißt.
2
Schaltplan für einen dreiphasige Netzanschluss
Klemme
91
92
93
Typische Wellenleistung P2
des angeschlossenen Motors
[kW (PS)]
0,55 - 90
(0,75 bis 125 PS)
Es ist darauf zu achten, dass die auf dem Typenschild
des CUE-Frequenzumrichters und des Motors
angegebene Versorgungsspannung und Frequenz mit
der vorhandenen Spannungsversorgung
übereinstimmen.
Damit die EMV-Vorschriften erfüllt werden, dürfen für
den Frequenzumrichter CUE nur abgeschirmte
Motorkabel verwendet werden.
Funktion
(L1)
(L2) Dreiphasige Spannungsversorgung
(L3)
Funkentstörfilter-
klasse
C1
