TP, TPD, TPE, TPED, TPE2, TPE2 D, TPE3, TPE3 D
OC DI
+24 V*
+24 V* +24 V*/5 V*
+24 V*
OC
GND
+24 V*
+24 V* +24 V* +24 V*/5 V*
+
+24 V* +24 V* +24 V*/5 V*
* Wird eine externe Spannungsquelle verwendet, ist der
Anschluss an Masse zwingend erforderlich.

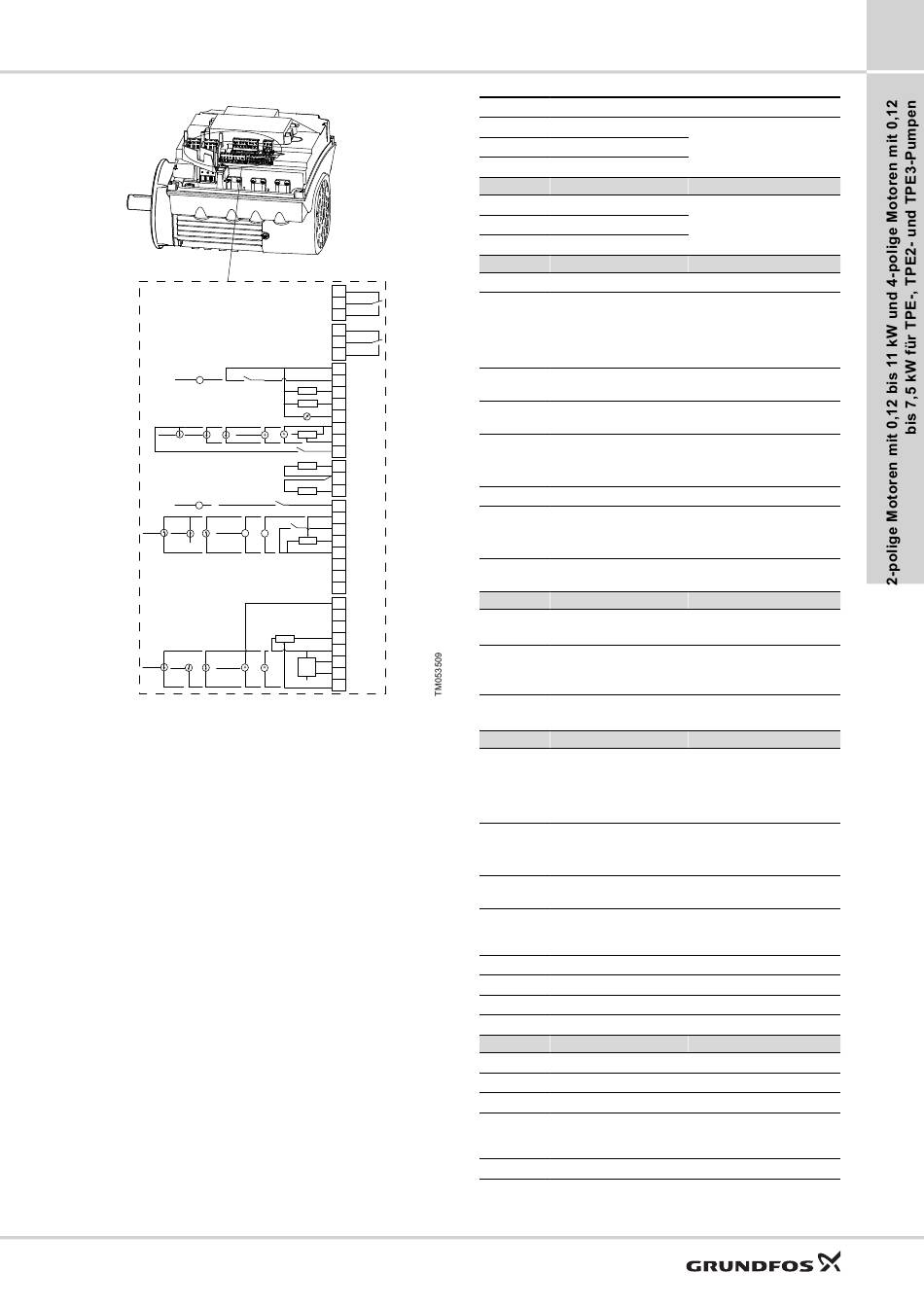

Anschlussklemmen des optionalen FM 300
NC
C1
NO
NC
C2
NO
18
GND
11
DI4/OC2
19 Pt100/1000
17 Pt100/1000
12 AO
9 GND
+5 V*
14
AI3
1
DI2
21 LiqTec
20 GND
22 LiqTec
DI
10 DI3/OC1
4 AI1
2 DI1
+
5 +5 V
6 GND
A GENIbus A
Y GENIbus Y
B GENIbus B
3
GND
15
+24 V
8
+24 V
26 +5 V
23
GND
25
GDS TX
24 GDS RX
+5 V*
7
AI2
Klemme Bezeichnung
NC Öffner
C1 Gemeinsamer Leiter
NO Schließer
NC Öffner
C2 Gemeinsamer Leiter
NO Schließer
18 GND
11 DI4/OC2
19 Pt100/1000-Eingang 2
17 Pt100/1000-Eingang 1
12 AO
9 GND
14 AI3
1 DI2
21 LiqTec-Sensoreingang 1
20 GND
22 LiqTec-Sensoreingang 2
10 DI3/OC1
4 AI1
2 DI1
5 +5 V
6 GND
A GENIbus, A
Y GENIbus, Y
B GENIbus, B
3 GND
15 +24 V
8 +24 V
26 +5 V
23 GND
Funktion
Melderelais 1
LIVE oder PELV
Melderelais 2
nur PELV
Masse
Frei konfigurierbarer Digital-
eingang/-ausgang.
Offener Kollektor: Maximal 24
V ohmsche oder induktive
Last.
Eingang für Pt100/1000-Füh-
ler
Eingang für Pt100/1000-Füh-
ler
Analogausgang:
0-20 mA / 4-20 mA
0-10 V
Masse
Analogeingang:
0-20 mA / 4-20 mA
0-10 V
Frei konfigurierbarer Digital-
eingang
Eingang für LiqTec-Sensor
(weißer Leiter)
Masse
(brauner und schwarzer Lei-
ter)
Eingang für LiqTec-Sensor
(blauer Leiter)
Frei konfigurierbarer Digital-
eingang/-ausgang.
Offener Kollektor: Maximal 24
V ohmsche oder induktive
Last.
Analogeingang:
0-20 mA / 4-20 mA
0,5 - 3,5 V / 0-5 V / 0-10 V
Frei konfigurierbarer Digital-
eingang
Spannungsversorgung für
das Potentiometer und den
Sensor
Masse
GENIbus, A (+)
GENIbus, Masse
GENIbus, B (-)
Masse
Spannungsversorgung
Spannungsversorgung
Spannungsversorgung für
das Potentiometer und den
Sensor
Masse
