Schaltplan Für Die Signalklemmen - Grundfos TP Bedienungsanleitung

TP, TPD, TPE, TPED, TPE2, TPE2 D, TPE3, TPE3 D

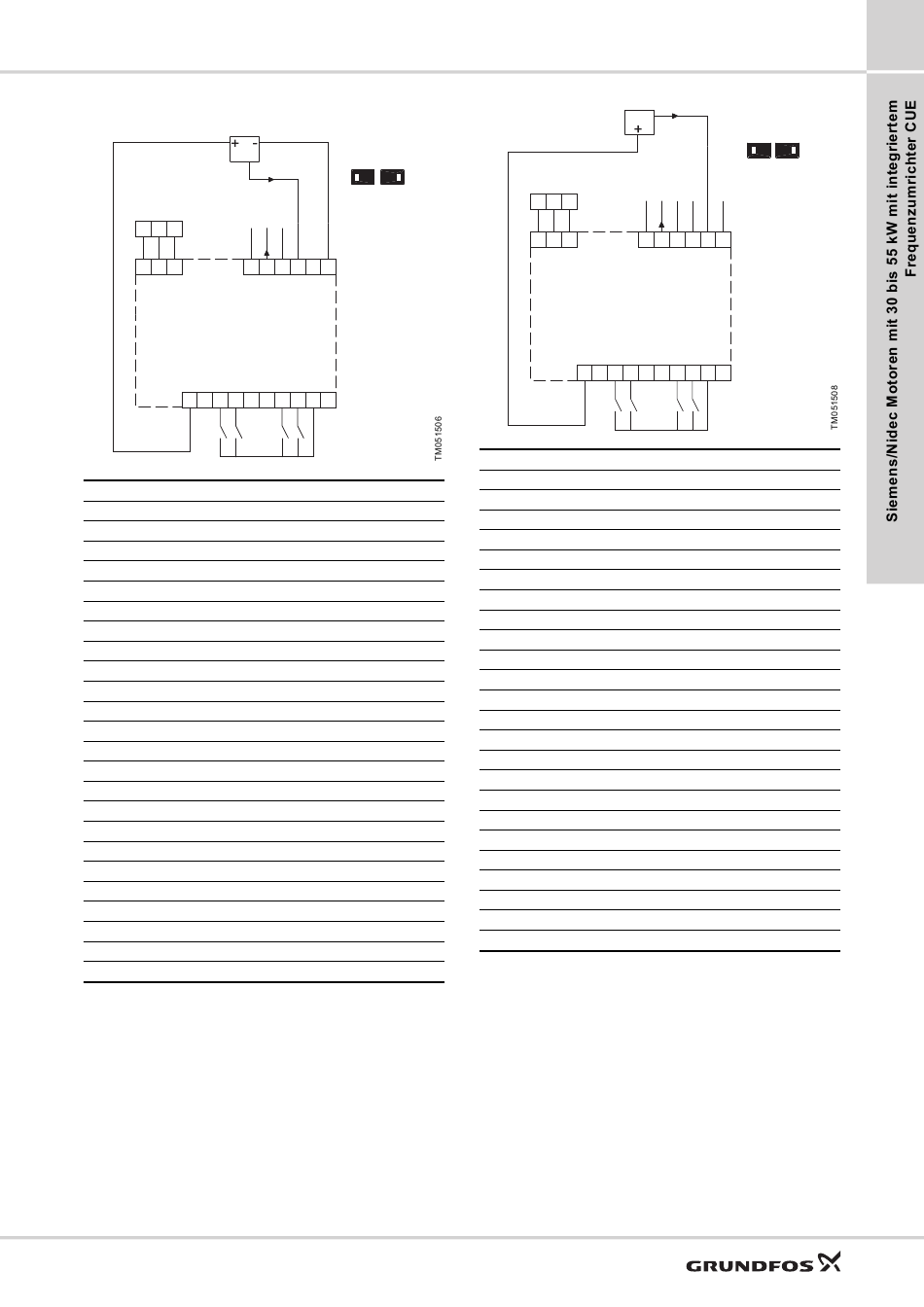

Schaltplan für die Signalklemmen
17
61 68 69
61 68 69 39 42 50 53 54 55
4 3 2 1
10 11 12 13 22 23 14 15 16 24
12 13 18 19 27 29 32 33 20 37
Pos. Beschreibung
1 Masse
2 RS-485 B
3 RS-485 A
4 RS-485 GND Y
5 Analogausgang AO1
6 Ausgang +10 V
7 Externer Sollwert
8 Sensor 1
9 Masse
10 Ausgang +24 V
11 Ausgang +24 V
12 Digitaleingang DI1
13 Digitaleingang DI2
14 Digitaleingang DI3
15 Digitaleingang DI4
16 Masse
17 Externer Sollwert, Spannungseingang
18 0-10 V
19 Klemme
20 U: 0-10 V
21 I: 0/4-20 mA
22 Digitaleingang/-ausgang DI/O1
23 Digitaleingang/-ausgang DI/O2
24 Sicheres Abschalten
19
18
A53 A54
U I U I
20
21
6 7 8 9
5
17
61 68 69
61 68 69
39 42 50 53 54 55
6 7 8 1 2
9 10 11 12 22 23 13 14 15 24
12 13 18 19 27 29 32 33 20 37
Pos. Beschreibung
1 Masse
2 Analogausgang AO1
3 Ausgang +10 V
4 Externer Sollwert
5 Sensor 1
6 RS-485 GND Y
7 RS-485 A
8 RS-485 B
9 Ausgang +24 V
10 Ausgang +24 V
11 Digitaleingang DI1
12 Digitaleingang DI2
13 Digitaleingang DI3
14 Digitaleingang DI4
15 Masse
16 Masse
17 2-adriger Sensor
18 0/4-20 mA
19 Klemme
20 U: 0-10 V
21 I: 0/4-20 mA
22 Digitaleingang/-ausgang DI/O1
23 Digitaleingang/-ausgang DI/O2
24 Sicheres Abschalten
18
19
A53 A54
U I U I
20
21
3 4 5 16
24
