Temperaturfühler
Temperaturfühler TTA
Temperatursensor bestehend aus einem Pt100-Fühler
eingebaut in einem Messrohr ∅6 × 100 mm aus Edelstahl
1.4571 und einem Sensor mit 4-20 mA Ausgangssignal
eingebaut in einen Kopf Typ B nach DIN 43729.
Anschlusskopf aus lackiertem Druckgussaluminium mit
Verschraubung PG 16, Edelstahlschrauben und
Gummidichtung aus Neopren.

Technische Daten

Bezeichnung
Produktnummer
Messbereich
Messgenauigkeit
Ansprechzeit, τ (0,9) in Was-
ser bei 0,2 m/s
Gehäuseschutzart
Ausgangssignal
Versorgungsspannung
EMV (elektromagnetische
Verträglichkeit)
Zubehör
Bezeichnung
Produktnummer
Beschreibung

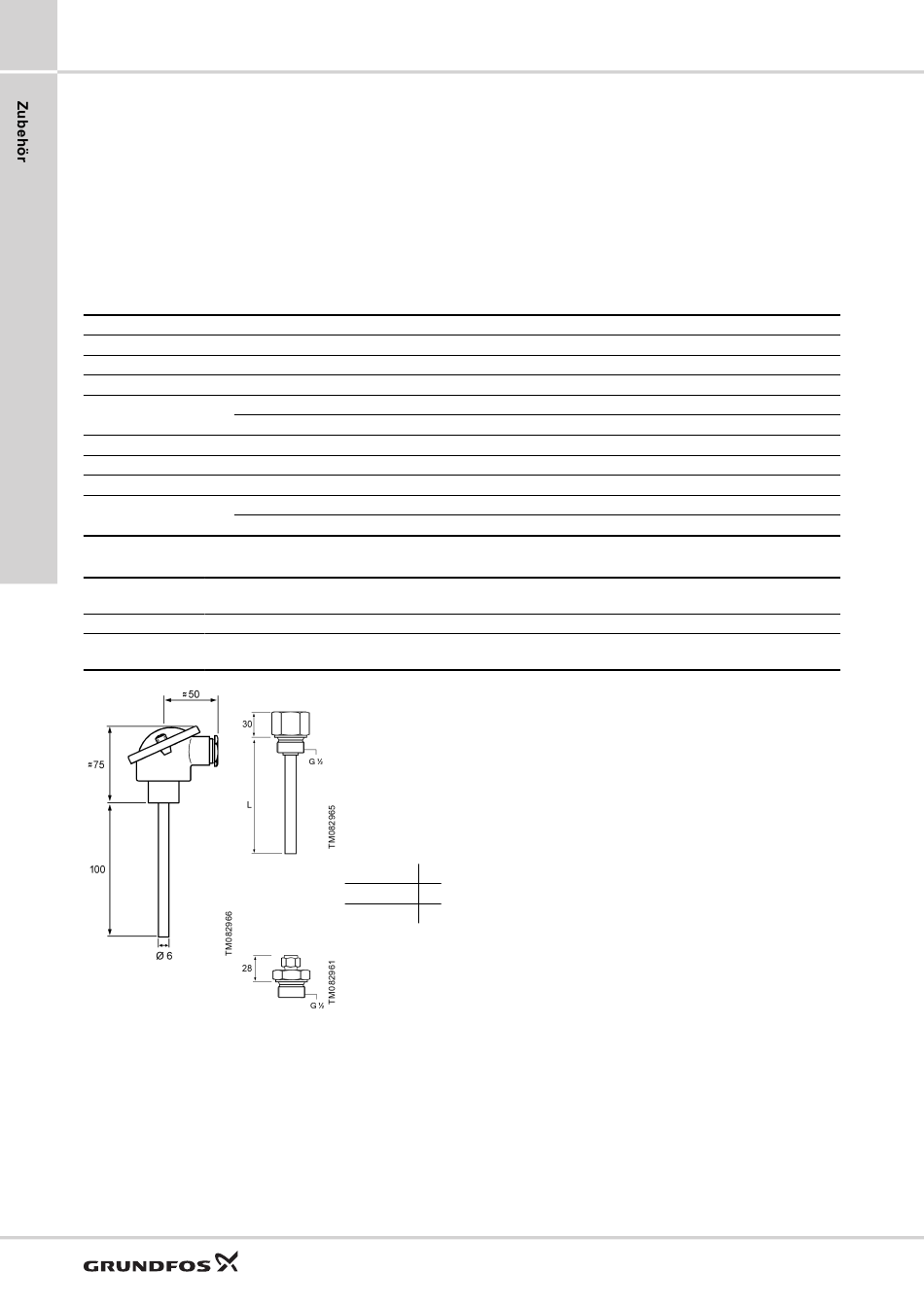

Maßskizze
272
TP, TPD, TPE, TPED, TPE2, TPE2 D, TPE3, TPE3 D
ohne Schutzrohr:
mit ölgefülltem Schutzrohr:
Störaussendung:
Störfestigkeit:
Schutzrohr
∅9 × 50 mm
96430201
Schutzrohr aus Edelstahl SINOX SSH 2 für Messrohr ∅6 mm.
Rohrleitungsanschluss G 1/2.
Schutzrohr
Typ
∅9 × 50
∅9 × 100
Schneidringbuchse
Der Fühler wird entweder mithilfe der Schneidringbuchse
oder mithilfe eines der beiden passenden
Schutzrohre ∅9 × 50 mm oder ∅9 × 100 mm in die
Anlage eingebaut.
Das Schutzrohr besitzt einen G 1/2-Anschluss.
Die Schneidringbuchse bzw. das Schutzrohr sind getrennt
zu bestellen.
TTA (-25) 25 TTA (0) 25
96430194 96432591
-25 bis +25 °C 0 bis 25 °C
gemäß IEC 751, Klasse B, 0,3 °C bei 0 °C
gemäß EN 50081
gemäß EN 50082
Schutzrohr
∅9 × 100 mm
96430202
L
49
99
TTA (0) 150 TTA (50) 100
96430195 96432592
0 bis 150 °C 50 bis 100 °C
28 Sekunden
75 Sekunden
IP55
4-20 mA
8-35 V DC
Schneidringbuchse
96430203
Schneidringbuchse für Messrohr ∅6 mm.
Rohrleitungsanschluss G 1/2.
