Aufstellungshöhe

Pumpe mit ungeregeltem Motor

Übersteigt die Umgebungstemperatur die oben
angeführten Werte oder wird der Motor in einer Höhe von
mehr als 1000 m aufgestellt, darf der Motor wegen der
geringeren Dichte der Luft und der damit verbundenen
geringeren Kühlwirkung nicht mit voller Leistung (P2)
betrieben werden. In diesen Fällen kann es erforderlich
sein, einen Motor mit einer höheren Nennleistung
einzusetzen.
Pos. Beschreibung
Siemens Motoren der Wirkungsgradklasse IE3:
2-polige Motoren mit 30 bis 55 kW
3
4-polige Motoren mit 0,55 bis 55 kW
Siemens Motoren der Wirkungsgradklasse IE4
MG-Motoren der Wirkungsgradklasse IE3:
2
2-polige Motoren mit 0,75 bis 22 kW
1 Andere Motorbaugrößen
P2
[%]
100
90
80
70
60
50
20 25 30 35

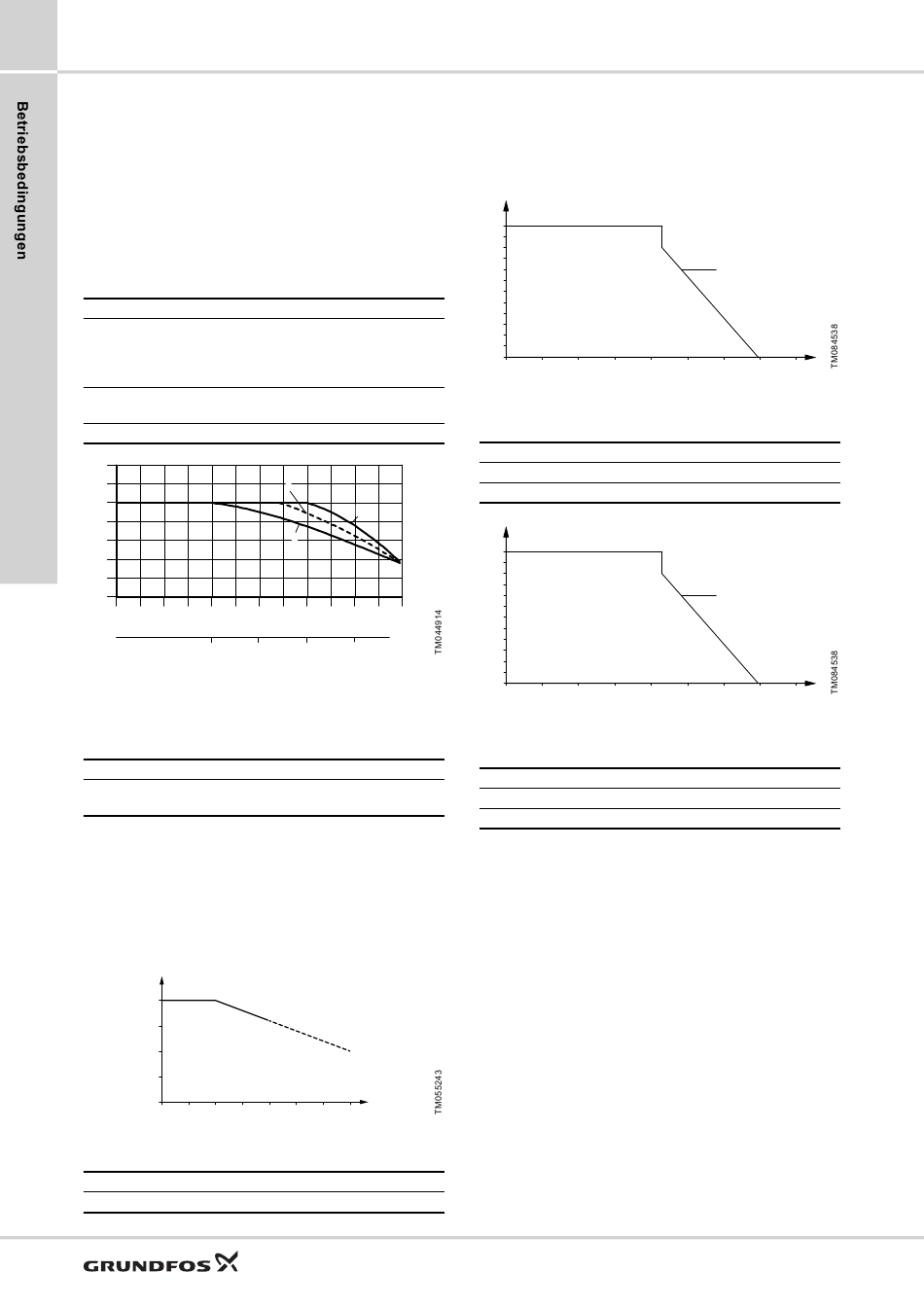

Maximale Motorleistung in Abhängigkeit der
Umgebungstemperatur und Aufstellungshöhe

Pumpe mit Grundfos MGE-Motor

Beschreibung
MGE-Motoren
0.12 - 22 kW
Die Aufstellungshöhe ist die Höhe über NN am
Aufstellungsort.
Werden die Pumpen bis zu einer Höhe von 1000 m über
NN aufgestellt, dürfen die Motoren mit 100 % ihrer
Bemessungsleistung belastet werden.
Die Motoren können bis zu einer Höhe von 3500 m über
NN aufgestellt werden.
P2 [%]
100
90
80
70
60
0 500 1000 1500 2000 2500 3000 3500
Motorleistung in Abhängigkeit der Aufstellungshöhe
Pos. Beschreibung
X Aufstellungshöhe [m]
26
3
2
1
40 45 50 55 60 65 70 75 80
2250 3500 4750
1000
X
TP, TPD, TPE, TPED, TPE2, TPE2 D, TPE3, TPE3 D
Um die galvanische Trennung aufrechtzuerhalten und die
erforderlichen Kriechstrecken gemäß der DIN EN IEC
60664-1:2022-07 einzuhalten, muss die
Versorgungsspannung an die Aufstellungshöhe
angepasst werden:
Y
500
480
460
440
420
400
380
500
Versorgungsspannung für Drehstrommotoren in
Abhängigkeit der Aufstellungshöhe
Pos. Beschreibung
X Aufstellungshöhe [m]
Y Versorgungsspannung [V]
Y
500
480
460
440
t [ °C ]
420
m
400
380
500
Versorgungsspannung für Einphasenmotoren in
Abhängigkeit der Aufstellungshöhe
Pos. Beschreibung
X Aufstellungshöhe [m]
Y Versorgungsspannung [V]
Hinweis:
Wird die Pumpe oberhalb von 1000 m über NN installiert,
darf der Motor wegen der geringeren Dichte der Luft und
der damit verbundenen geringeren Kühlleistung nicht mit
voller Leistung betrieben werden.
Soll der Motor bei Umgebungstemperaturen zwischen
50 °C und 60 °C betrieben werden, ist ein Motor mit
höherer Bemessungsleistung zu wählen. Bitte wenden Sie
sich diesbezüglich an Grundfos.
