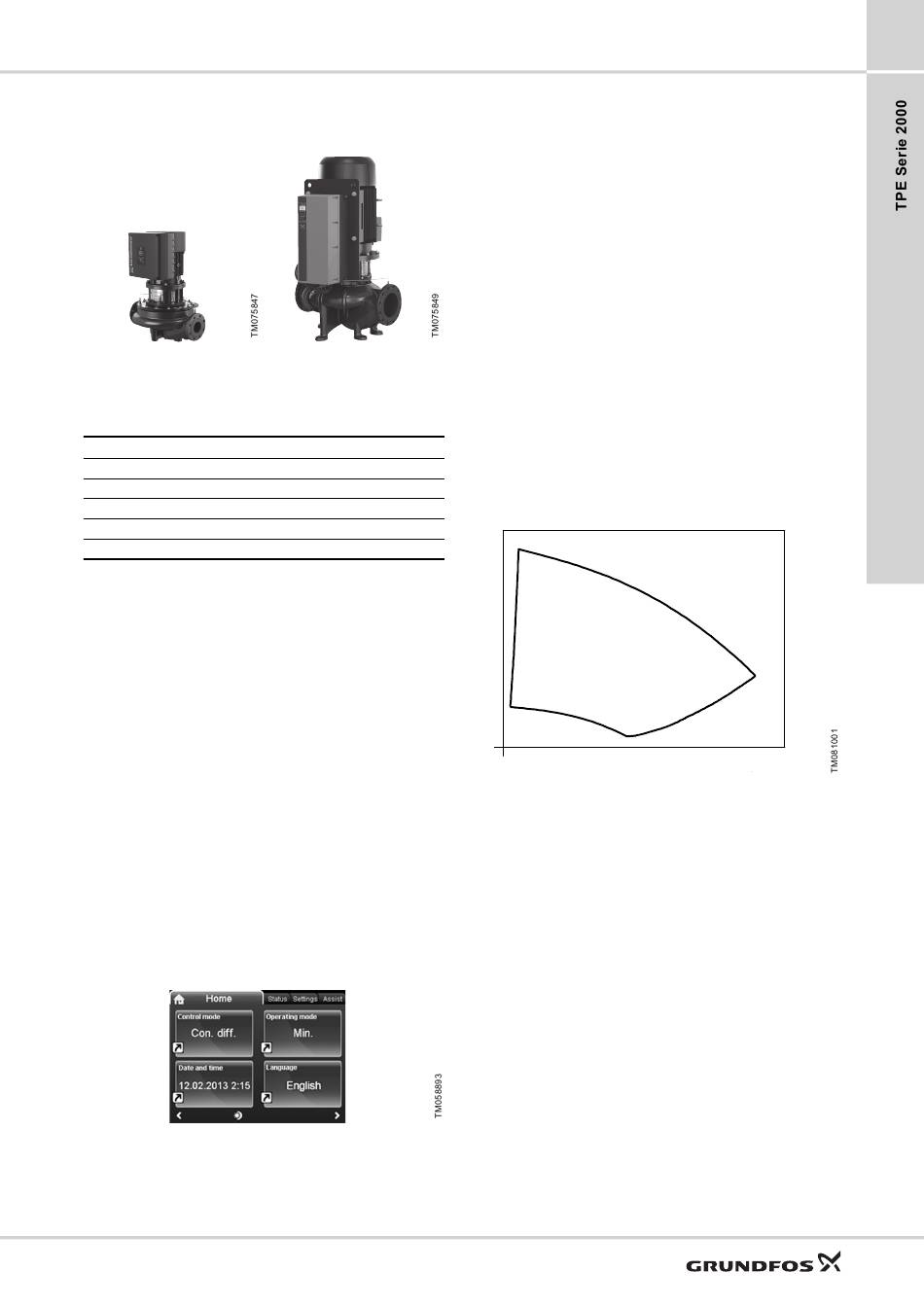

Grundfos TP Bedienungsanleitung Seite 41

TP, TPD, TPE, TPED, TPE2, TPE2 D, TPE3, TPE3 D
9. TPE Serie 2000
Pumpen der TPE Serie 2000
Technische Daten
Förderstrom:
Förderhöhe:
Medientemperatur:
Maximaler Betriebsdruck:
Motorleistung, einphasig:
Motorleistung, dreiphasig:
Konstruktion
Die TPE- und TPED-Pumpen der Serie 2000 basieren auf
den TP- und TPD-Pumpen der Serie 200 und 300.
Hauptunterscheidungsmerkmal der beiden
Pumpenbaureihen (TP und TPE Serie 2000) sind der
Motor und der werkseitig montierte Differenzdrucksensor.
Die Motoren der TPE Serie 2000 sind im Gegensatz zu
der TP-Standardbaureihe mit einem integrierten
Frequenzumrichter zur kontinuierlichen Anpassung der
Förderhöhe an den Förderstrom ausgestattet. Alle
Pumpen bis 22 kW sind mit einem Grundfos
Permanentmagnetmotor MGE ausgerüstet, der die
Motorwirkungsgradklasse IE5 gemäß IEC 60034-30-2
besitzt. Die TPE-Pumpen mit 30 bis 55 kW sind mit
Motoren der Wirkungsgradklasse IE3, IE4 oder IE5
ausgerüstet.
Die Pumpe ist eine Komplettlösung, die ab Werk
voreingestellt ist und so schnell und sicher installiert
werden kann. Die Pumpen, die mit einem Motor bis 22 kW
ausgerüstet sind, haben ein einfach und intuitiv zu
bedienendes Farbdisplay, das das Einrichten der Pumpe
erleichtert und den Zugang zu allen Pumpenfunktionen
ermöglicht.
Beispiel der Hauptbildschirmseite einer Pumpe der TPE
Serie 2000 mit dem Bedienfeld "Advanced"
3
bis 1100 m /h
bis 92 m
-25 °C bis +140 °C
16 bar
0,12 bis 1,5 kW
0,12 bis 55 kW
Weitere Informationen über den Pumpenaufbau und die
Pumpenwerkstoffe finden Sie in den Abschnitten über die
TP-Pumpen der Serie 100 und 200 sowie über die TP-
Pumpen der Serie 300.
Weitere Informationen
6. TP Serie 100 und 200
7. TP Serie 300
Anwendungen
Die TPE-Pumpen der Serie 2000 verfügen über eine
integrierte Drehzahlsteuerung zur automatischen
Leistungsanpassung an unterschiedliche
Betriebsbedingungen.
Dadurch wird der Stromverbrauch so gering wie möglich
gehalten.
Die Pumpen können an jedem beliebigen Betriebspunkt in
einem Drehzahlbereich von 25 % bis 100 % betrieben
werden. Der Betriebsbereich von MGE-Motoren schließt
auch Drehzahlen bis 110 % ein.
H
[m]
100 % (110 %)
25 %
0
0
Betriebsbereich der TPE-Pumpen der Serie 2000
Die 100 %-Kennlinie entspricht der Kennlinie einer
gleichwertigen Pumpe mit einem ungeregelten Motor.
Je nach Art der Anwendung ermöglichen die Pumpen
Stromeinsparungen, eine Erhöhung des Komforts oder
eine Prozessoptimierung.
Die Pumpen sind z. B. für Anwendungen geeignet, bei
denen der Differenzdruck geregelt werden soll.
Proportionaldruckregelung
Als Regelungsart ist werkseitig "Proportionaldruck"
eingestellt. Eine Proportionaldruckregelung wird für
Anlagen mit relativ hohem Druckverlust empfohlen, weil
sie für diese Anwendung die wirtschaftlichste
Regelungsart ist.
Die nachfolgende Tabelle zeigt die möglichen
Regelungsarten der Pumpen in verschiedenen
Anwendungsgebieten.
9
3
Q [m /h]
