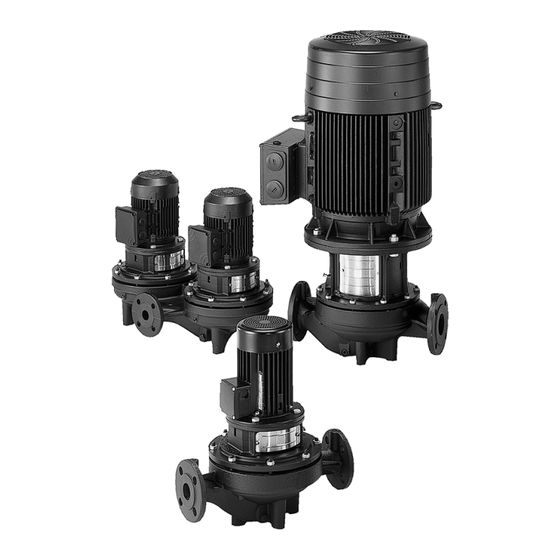

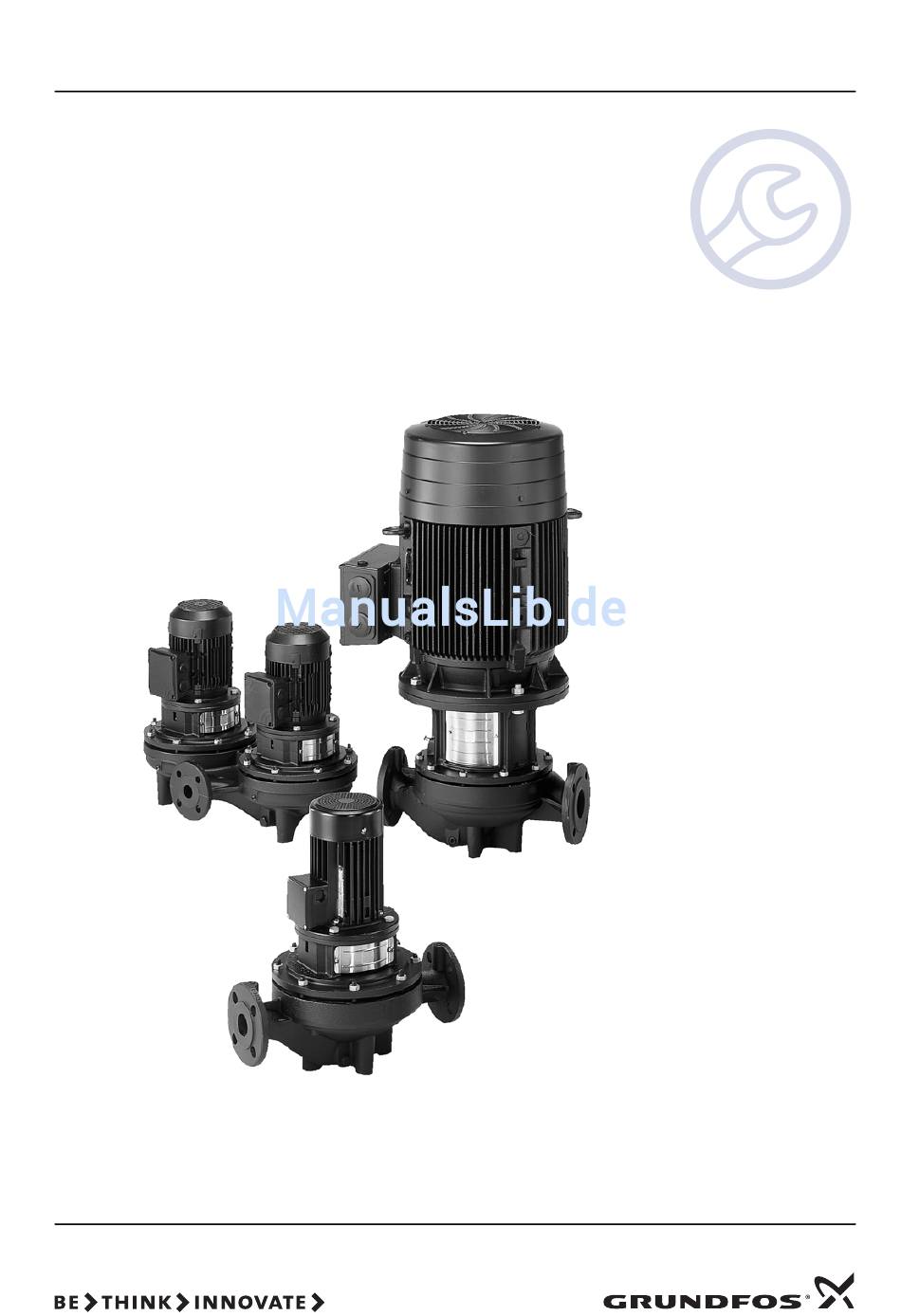

- Seite 1 GRUNDFOS ANLEITUNG TP, TPE, TPD, TPED Serie 300, 50/60 Hz Serviceanleitung...
-
Seite 2: Inhaltsverzeichnis
Deutsch (DE) Serviceanleitung INHALTSVERZEICHNIS Seite Verwendete Symbole Produktidentifikation 2.1 Typenschild 2.2 Typenschlüssel Transport Anzugsmomente und Schmiermittel/Schraubensicherungsmittel Werkzeuge für Servicearbeiten 5.1 Sonderwerkzeuge 5.2 Standardwerkzeug 5.3 Drehmomentwerkzeuge Zerlegen und Zusammenbauen 6.1 Allgemeine Informationen 6.2 Zerlegen 6.3 Austauschen der Schleißringe 6.4 Zusammenbau Austauschen der Umschaltklappe bei TPD-Pumpen Explosionszeichnung 1. -
Seite 3: Produktidentifikation
– Pumpenwelle: Edelstahl DIN W.-Nr. 1.4436/DIN W.-Nr. 1.0037 – Laufrad: Grauguss EN-GJL-200, DIN W.-Nr. EN-JL1030 Z = TP Serie 100 und 200: Pumpengehäuse und Motorlaterne aus Bronze B = TP Serie 300: Laufrad aus Bronze Gleitringdichtung und Elastomerteile/Kunststoffteile in der Pumpe außer Spaltring Siehe Abschnitt 2.2.1... -
Seite 4: Wellenabdichtung
Die folgenden Ausführungen sind standardmäßig lieferbar: Wellen- Pumpe Variantencode durchmesser ∅ 28 ∅ 38 BAQE TP Serie 300, mit ∅ 48 BQQE Flanschanschluss ∅ 55 GQQE ∅ 60 2.2.2 Codes für die Gleitringdichtung Durch die vier Buchstaben (Position (1) - (4)) ist die Gleitringdichtung vollständig beschrieben:... -
Seite 5: Transport
Komplette Pumpenaggregate mit Motoren ab 4 kW sind mit Hilfe 3. Transport von geeigneten Hebegurten und Schäkeln anzuheben. Siehe Abb. 2. Warnung Die an großen Pumpenmotoren montierten Hebe- ösen dürfen nur zum Anheben des Pumpenkopfs (Motor, Motorlaterne und Laufrad) verwendet wer- den. -
Seite 6: Anzugsmomente Und Schmiermittel/Schraubensicherungsmittel
4. Anzugsmomente und Schmiermittel/Schraubensicherungsmittel Schmiermittel/ Anzahl Anzugsmoment Pos. Bezeichnung Abmessungen Schrauben- TP/TPD [Nm] sicherungsmittel Schraube Loctite 243 Schraube Loctite 243 Entlüftungsschraube 1/8" Loctite 243 Stopfen 1/4" Loctite 243 Stopfen 1/8" Loctite 243 Stopfen 3/8" Loctite 243 Stehbolzen 6, 8, 10/12, 16, 20 Mutter für die Befestigung... -
Seite 7: Werkzeuge Für Servicearbeiten
5. Werkzeuge für Servicearbeiten 5.1 Sonderwerkzeuge Pos. Bezeichnung für Pos. Bemerkung Produktnummer ∅ 28 V7216304 ∅ 38 V7216305 ∅ 48 Montagehülse 70007165 ∅ 55 70007166 ∅ 60 70007167 ∅ 28 V7216306 ∅ 38 V7216307 ∅ 48 Durchschlag 70007172 ∅ 55 70007173 ∅... -
Seite 8: Standardwerkzeug
5.2 Standardwerkzeug Bemerkung Pos. Bezeichnung für Pos. Produktnummer [mm] Bandschlüssel 00SV0853 Abzieher Brechstange SV5201 SV0056 SV0063 00SV0186 Ringgabelschlüssel 36, 36a, 67 SV0122 SV0073 Wasserpumpenzange SV0150 Kunststoffhammer 2, 77 SV0349 Schraubendreher Kreuzschlitzschraubendreher SV0277 Innensechskantschlüssel 9, 9a SV0278 SV0196 SV0033 SV0413 SV0417 SV0419 SV0422 Steckschlüsseleinsatz für... -
Seite 9: Zerlegen Und Zusammenbauen
6. Zerlegen und Zusammenbauen Pumpe mit integrierter Motorlaterne/integriertem Gehäusedeckel (Pos. 2) 6.1 Allgemeine Informationen 1. Den aus zwei Hälften bestehenden Kupplungsschutz (Pos. 7) entfernen. Die Schrauben/Muttern (Pos. 28 und 36a), über die Positionsnummern von Bauteilen (Ziffern) beziehen sich auf Motorlaterne mit dem Motor verbunden ist, entfernen. Zeichnungen und Stücklisten. -
Seite 10: Austauschen Der Umschaltklappe Bei Tpd-Pumpen
Alle Gleitringdichtungstypen 1. Die Schrauben, falls vorhanden, aus dem mitdrehenden Teil der Gleitringdichtung herausdrehen und entsorgen. 2. Seifenwasser auf den mitdrehenden Teil der Gleitringdichtung sprühen. 3. Den mitdrehenden Teil der Gleitringdichtung mit dem Durch- schlag (Pos. B) in seine vorgesehene Position drücken. 4. -
Seite 11: Explosionszeichnung
