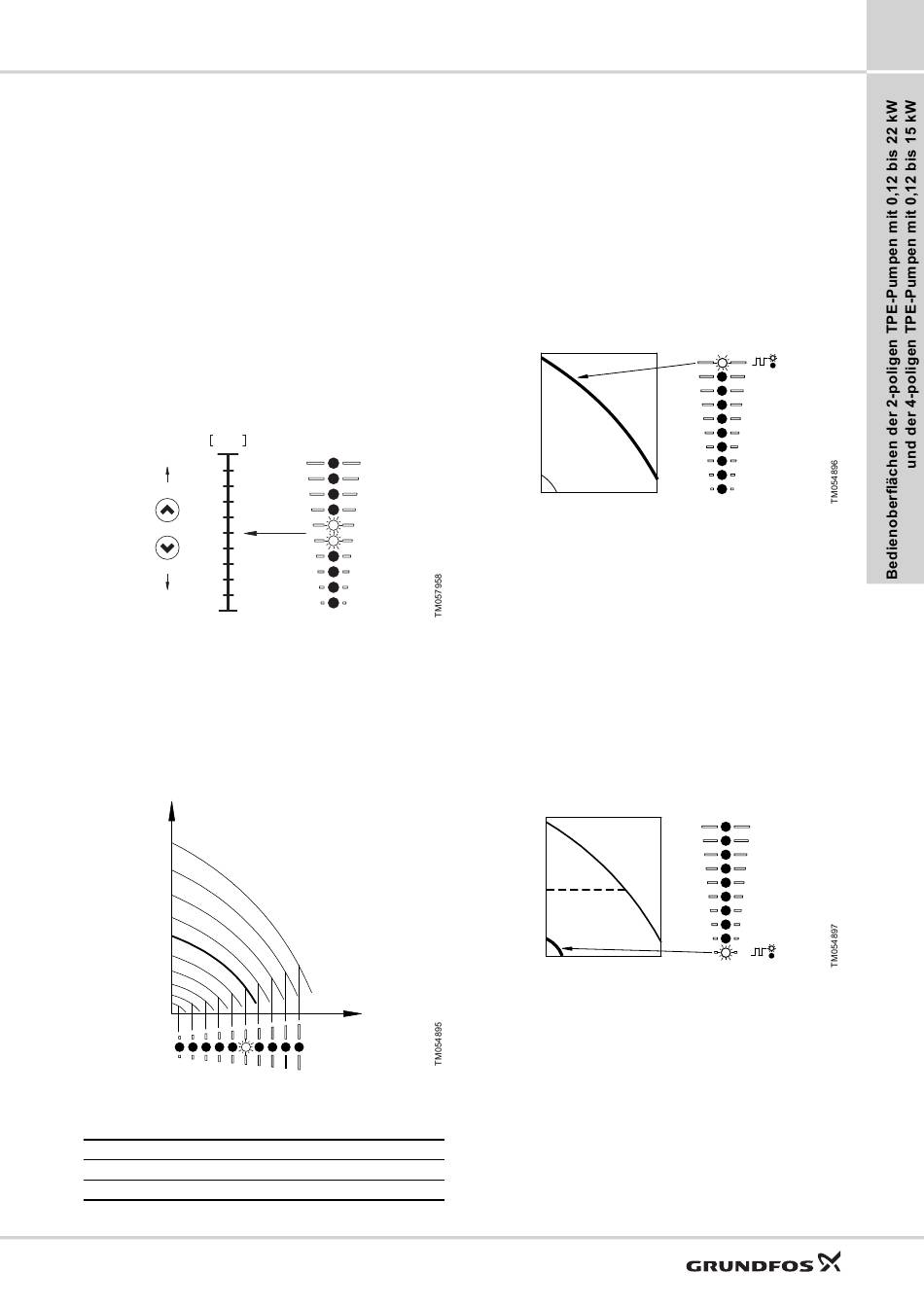

Grundfos TP Bedienungsanleitung Seite 55

TP, TPD, TPE, TPED, TPE2, TPE2 D, TPE3, TPE3 D
Einstellen des Sollwerts
Der Sollwert für die Pumpe wird durch Drücken der Taste
Auf oder Ab eingestellt. Die Leuchtfelder am Bedienfeld
zeigen den eingestellten Sollwert an.
Pumpe mit eingestellter Regelungsart
"Differenzdruck"
Das nachfolgende Beispiel bezieht sich auf eine Pumpe,
die in einer Anwendung eingesetzt wird, bei der ein
Drucksensor ein Rückmeldesignal an die Pumpe sendet.
Wurde der Sensor an der Pumpe nachgerüstet, muss der
Sensor manuell eingerichtet werden, weil die Pumpe
einen angeschlossenen Sensor nicht automatisch
erkennt.
In der nachfolgenden Abbildung sind die Leuchtfelder 5
und 6 aktiviert. Bei einem Sensormessbereich von 0 bis
6 m ist somit ein Sollwert von 3 m eingestellt worden. Der
Einstellbereich ist mit dem Sensormessbereich identisch.
m
6
3
0
Eingestellter Sollwert von 3 m bei
Differenzdruckregelung
Pumpe mit eingestellter Regelungsart
"Konstante Kennlinie"
Bei der Regelungsart "Konstante Kennlinie" liegt die
Förderleistung zwischen der MAX- und MIN-Kennlinie der
Pumpe.
H
1
2
Pumpe mit eingestellter Regelungsart "Konstante
Kennlinie"
Pos. Beschreibung
1 MAX
2 MIN
Einstellen auf einen Betrieb mit MAX-Kennlinie:
• Zum Umschalten auf die MAX-Kennlinie der Pumpe ist
die Taste Auf gedrückt zu halten. Das oberste
Leuchtfeld blinkt. Leuchtet das oberste Leuchtfeld
bereits, ist die Taste Auf 3 s gedrückt zu halten, bis
das oberste Leuchtfeld anfängt zu blinken.
• Um zum gewünschten Sollwert zurückzukehren, ist
die Taste Auf so lange gedrückt zu halten, bis der
gewünschte Sollwert angezeigt wird.
Beispiel: Pumpe auf MAX-Kennlinie eingestellt.
Die nachfolgende Abbildung zeigt, dass das oberste
Leuchtfeld blinkt. Das bedeutet, dass die MAX-Kennlinie
eingestellt ist.
Betrieb mit MAX-Kennlinie
Einstellen auf einen Betrieb mit MIN-Kennlinie:
• Zum Umschalten auf die MIN-Kennlinie der Pumpe ist
die Taste Ab gedrückt zu halten. Das unterste
Leuchtfeld blinkt. Leuchtet das unterste Leuchtfeld
bereits, ist die Taste Ab 3 s gedrückt zu halten, bis
das unterste Leuchtfeld anfängt zu blinken.
• Um zum gewünschten Sollwert zurückzukehren, ist
die Taste Ab so lange gedrückt zu halten, bis der
gewünschte Sollwert angezeigt wird.
Beispiel: Pumpe auf MIN-Kennlinie eingestellt.
Die nachfolgende Abbildung zeigt, dass das unterste
Leuchtfeld blinkt. Das bedeutet, dass die MIN-Kennlinie
eingestellt ist.
Betrieb mit MIN-Kennlinie
Q
H
Q
H
Q
12
55
