Funktionsprinzip, Technische Daten

3. Funktionsprinzip, Technische Daten
3.1

Kurzbeschreibung

Das optoNCDT 1420 arbeitet nach dem Prinzip der optischen Triangulation, d. h. ein sichtbarer, modulierter Lichtpunkt wird auf die
Oberfläche des Messobjektes projiziert.
Der diffuse Anteil der Reflexion dieses Lichtpunktes wird von einer Empfängeroptik, die in einem bestimmten Winkel zur optischen
Achse des Laserstrahls angeordnet ist, abstandsabhängig auf einem ortsauflösenden Element (CMOS) abgebildet.
Ein Signalprozessor im Sensor berechnet aus dem Ausgangssignal des CMOS-Elements den Abstand des Lichtpunktes auf dem
Messobjekt zum Sensor. Der Abstandswert wird linearisiert und über die Analog- oder die RS422-Schnittstelle ausgegeben.
optoNCDT

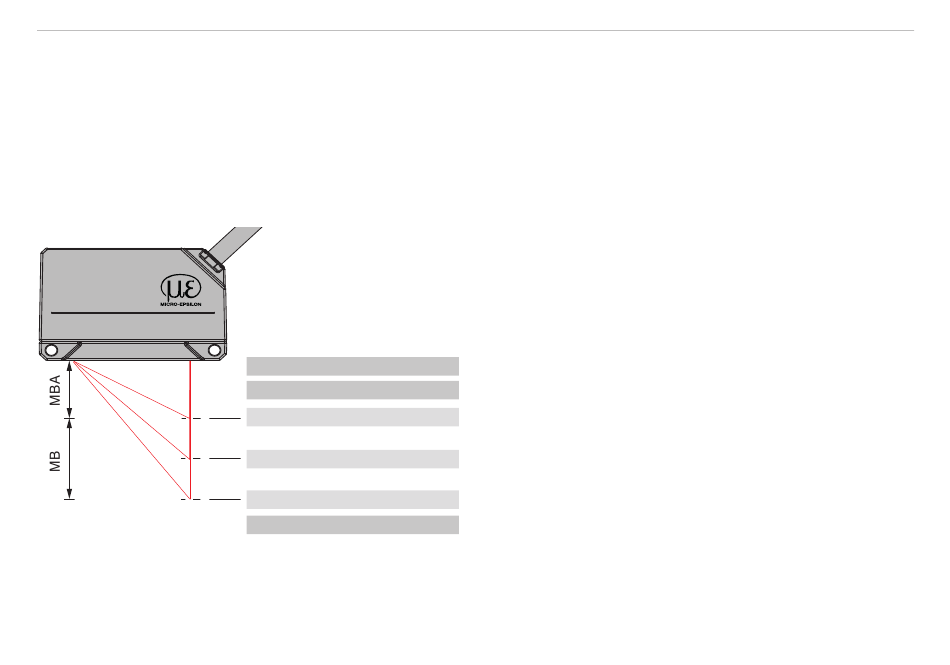

Abb. 5 Begriffsdefinition
1) Gilt für Abstandswerte ohne Nullsetzung bzw. Masterung
optoNCDT 1420
Stromausgang Digitalwert
3 mA 262077
4 mA (MBA) 643
12 mA (MBM) 32765
20 mA (MBE) 64887
3 mA 262078
1
MB = Messbereich
MBA = Messbereichsanfang
MBM = Messbereichsmitte
MBE = Messbereichsende
Seite 15
