Sensor-Parameter einstellen
Als Triggerbedingungen sind implementiert:
Pegel-Triggerung mit Pegel hoch / Pegel niedrig.
Kontinuierliche Messwertaufnahme/-ausgabe, solange der
gewählte Pegel anliegt. Danach stoppt die Datenaufnahme/-
ausgabe.
Die Pulsdauer muss mindestens eine Zykluszeit betragen.
Die darauffolgende Pause muss ebenfalls mindestens eine
Zykluszeit betragen.

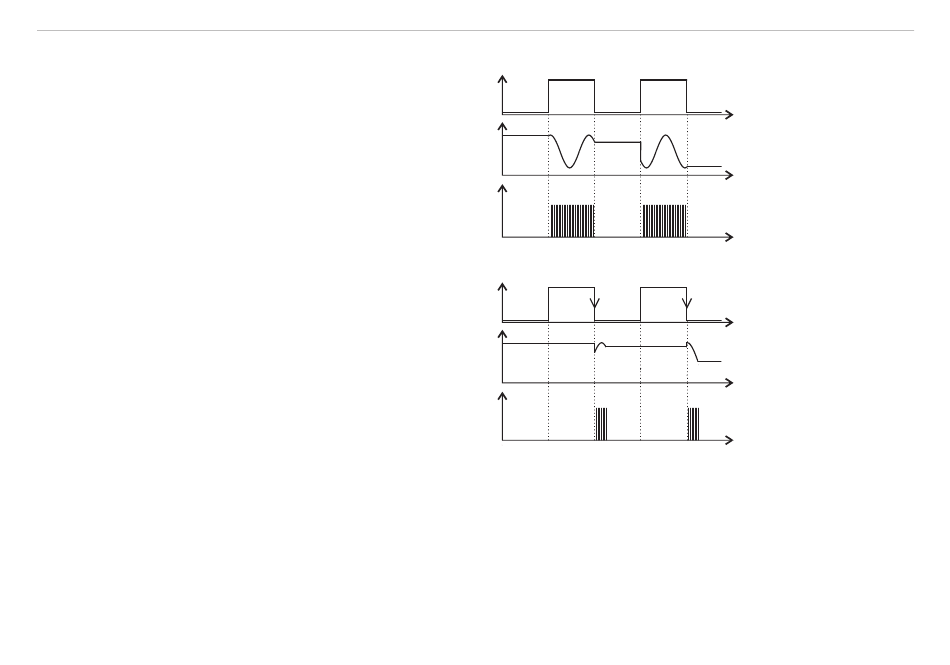

Abb. 27 Triggerpegel High (oben) mit Analogausgang A
Flanken-Triggerung mit steigender oder fallender Flanke.
Startet Messwertaufnahme/-ausgabe, sobald die gewählte
Flanke am Triggereingang anliegt. Der Sensor gibt bei erfüll-
ter Triggerbedingung die festgelegte Anzahl an Messwerten
aus. Wertebereich von 1 ... 16383. Nach Beendigung der
Datenausgabe bleibt der Analogausgang auf dem letzten
Wert stehen (Sample & Hold).
Die Pulsdauer muss mindestens 50 µs betragen.
Abb. 28 Triggerflanke HL (oben) mit Analogausgang A
Software-Triggerung. Startet die Messwertausgabe, sobald ein Softwarebefehl (anstatt des Triggereinganges) kommt. Der Trigger-
zeitpunkt ist ungenauer definiert. Nach dem Triggerereignis gibt der Sensor die vorher eingestellte Anzahl an Messwerten aus oder
startet eine kontinuierliche Messwertausgabe. Ist für die Anzahl der Messwerte „0" gewählt, stoppt der Sensor die Triggerung und die
kontinuierliche Wertausgabe.
Die Messwertausgabe kann auch über ein Kommando beendet werden.
optoNCDT 1420
V
I
A
0
D
0
und Digitalausgangssignal D
0
V
I
A
0
D
0
und Digitalausgangssignal D
0
t
t
t
(unten)
0
t
t
t
(unten
0
