Montage
5.4.6 Multifunktionseingang
Der Multifunktionseingang ermöglicht die Funktionen Triggerung, Nullsetzen/Mastern, Teachen. Die Funktion hängt von der Program-
mierung des Eingangs ab und vom Zeitverhalten des Eingangsignals.
Type 1 Type 2 PCF1420-x/Y
V
+
Violet
Blue

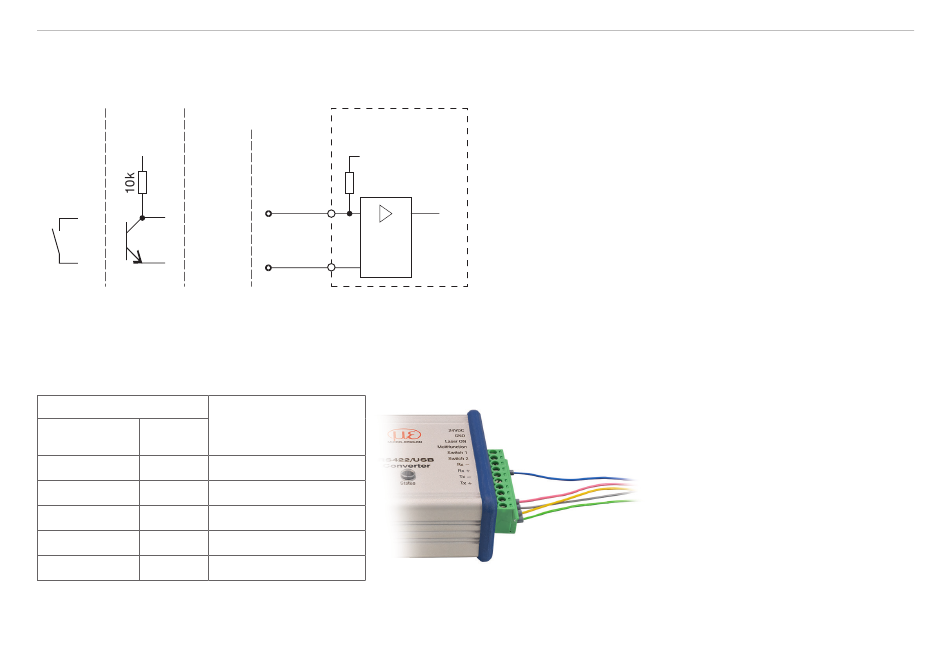

Abb. 18 Prinzipschaltung für den Multifunktionseingang
5.4.7 RS422-Verbindung mit USB-Konverter IF2001/USB
i
Trennen beziehungsweise verbinden Sie die Sub-D-Verbindung zwischen RS422 und USB-Konverter nur im spannungslosen
Zustand.
Sensor Endgerät (Konverter)
12-pol. M12 Sensor-
von MICRO-EPSILON
Kabelstecker kabel
Tx + (Pin 5) Grau Rx + (Pin 3)
Tx - (Pin 6) Rosa Rx - (Pin 4)
Rx + (Pin 3) Grün Tx + (Pin 1)
Rx - (Pin 4) Gelb Tx - (Pin 2)
GND (Pin 12) Blau GND (Pin 9)
Abb. 19 Pin-Belegung IF2001/USB
Für die Verbindung zwischen Sensor und PC müssen die Leitungen gekreuzt werden.
optoNCDT 1420
ILD1420
V
H
9
12
GND
Typ IF2001/USB
Der Eingang ist nicht galvanisch
getrennt.
Interner Pull-up-Widerstand, ein offe-
ner Eingang wird als High erkannt.
Verbinden Sie den Eingang mit GND,
um die Funktion auszulösen.
Symmetrische Differenzsignale
nach EIA-422, nicht galvanisch
von der Versorgungsspannung
getrennt.
Verwenden Sie ein geschirmtes
Kabel mit verdrillten Adern, z. B.
PCF1420-x.
