Sensor-Parameter einstellen
7.4.2 Messaufgabe
Die Messaufgabe beinhaltet die Auswahl des Messobjekts (Target). Die Auswahl eines Targets lädt eine vordefinierte Sensorkonfigura-
tion, die für das gewählte Material die besten Ergebnisse erzielt.
Messaufgabe Standard
wechselnde Oberfläche
Material mit Eindringen
Einstellung: Standard

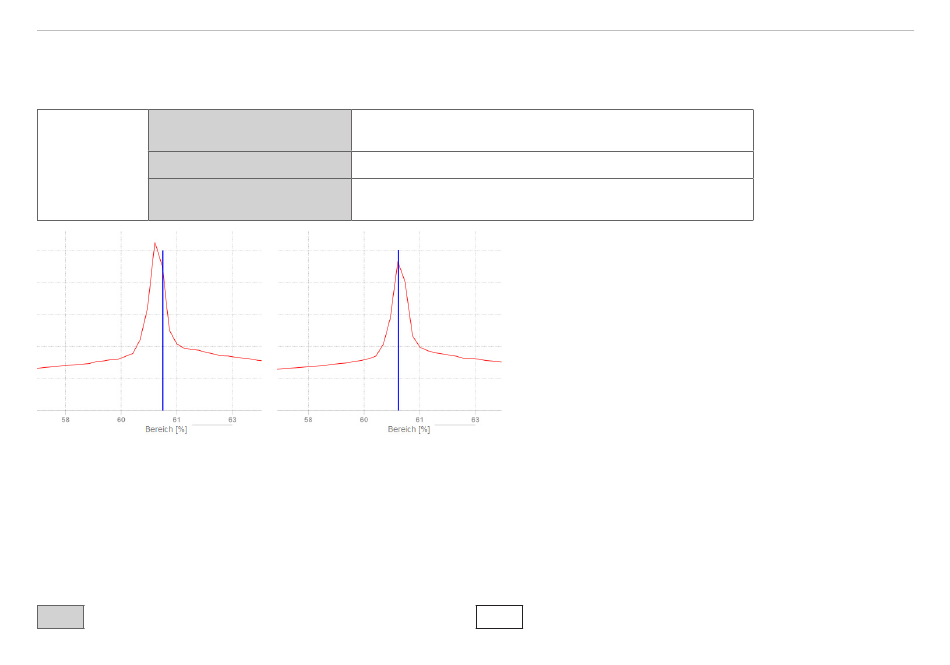

Abb. 26 Beispiel: Videosignale (Ausschnitt) mit Messobjektwerkstoff POM
In der Einstellung Standard trifft die Peakmarkierung (Messwert) bei dem Beispiel-Kunststoff POM nicht den Schwerpunkt des realen
Peaks, da dessen Fuß durch das Eindringen des Laserlichtes asymmetrisch verzerrt ist. Erst in der richtigen Einstellung der Messauf-
gabe auf Material mit Eindringen wird dies ermöglicht.
1) Verfügbar für die Sensormodelle ILD1420-10/25/50.
Grau hinterlegte Felder erfordern eine Auswahl.
optoNCDT 1420
Geeignet für Materialien aus Keramik, Metall oder gefüllte
Kunststoffe
Geeignet z. B. für Leiterplatten (PCB) oder Hybridmaterialien
1
Geeignet für Kunststoffe (POM, Teflon), Materialien mit star-
1
ker Eindringtiefe des Lasers
Material mit Eindringen
Die Auswahl der Messobjektei-
genschaften lässt sich im rech-
ten Diagramm Videosignal
durch die Position der blauen
Peakmarkierung im Verhältnis
zum Videosignal (Rohsignal)
beobachten.
Diese sollte möglichst im
Bereich des höchsten Punk-
tes (Peak) des Videosignals
treffen.
Wert
Dunkel umrandete Felder erfordern die Angabe eines Wertes.
