Montage
5.1.2.7 Winkeleinflüsse
Verkippungswinkel des Messobjektes bei diffuser Reflexion sowohl um die X- als auch um die Y-Achse von kleiner 5° sind nur bei
Oberflächen mit stark direkter Reflexion störend.
Diese Einflüsse sind besonders bei der Abtastung profilierter Oberflächen zu beachten. Prinzipiell unterliegt das Winkelverhalten bei
der Triangulati on auch dem Reflexionsvermögen der Messobjektoberfläche.

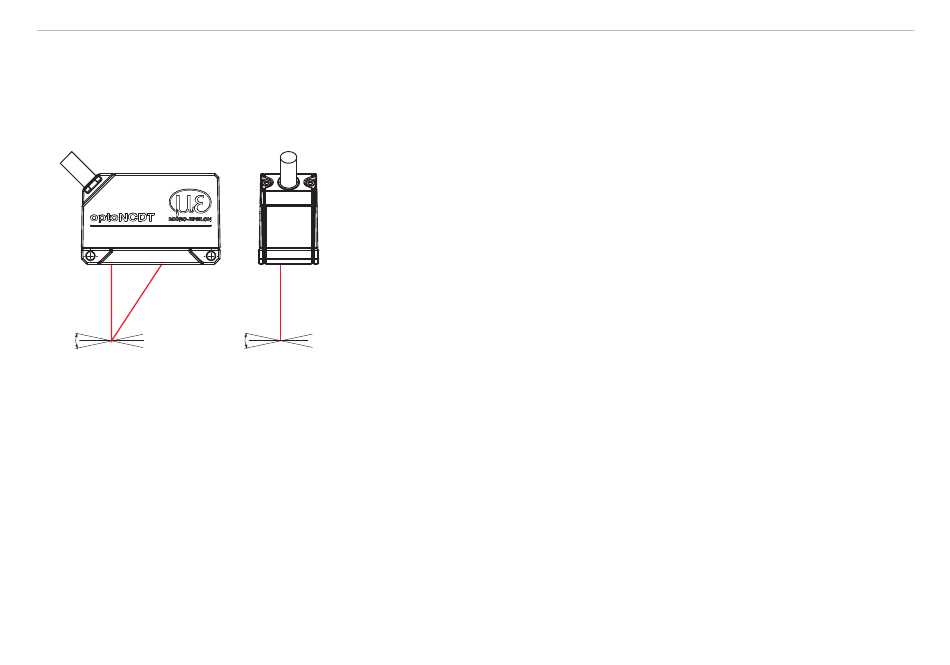

X-Achse Y-Achse
Winkel
Abb. 7 Messfehler durch Verkippung bei diffuser Reflexion
