Montage
5.3 Bedien- und Anzeigeelemente
LED State Bedeutung
grün Messobjekt im Messbereich
gelb Messobjekt in Messbereichsmitte
Fehler, z.B. Messobjekt außerhalb des Messbereichs,
rot
zu niedrige Reflexion
aus Laser abgeschaltet
LED Output Bedeutung
grün Messwertausgang RS422
RS422 und Stromausgang sind abgeschaltet.
Die RS422 oder der Stromausgang können zugeschal-
gelb
tet werden.
Das Webinterface kann zugeschaltet werden.
rot Messwertausgang Strom 4 ... 20 mA
aus Sensor aus, keine Versorgung
Die programmierbare Taste select ruft die Funktionen Mastern oder Teachen auf. In den Werkseinstellungen ist die Taste select
nur 5 Minuten nach dem Einschalten der Versorgungsspannung aktiv. Danach wird sie automatisch gesperrt. Die Tastensperre kann
über interne Webseiten oder ASCII-Befehle programmiert werden.

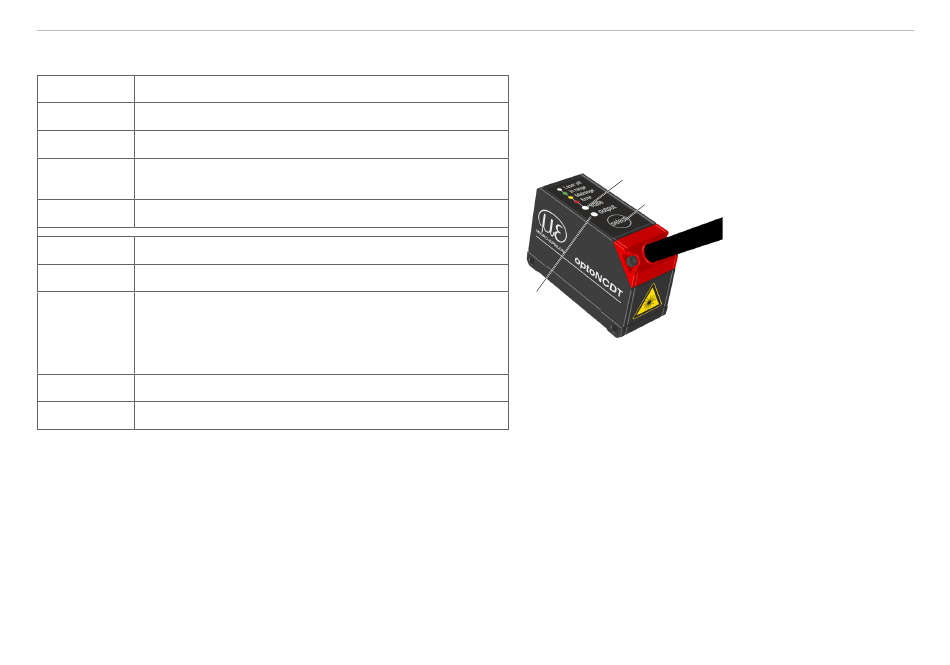

optoNCDT 1420
LED state
select-Taste
LED
output
