Sensor-Parameter einstellen

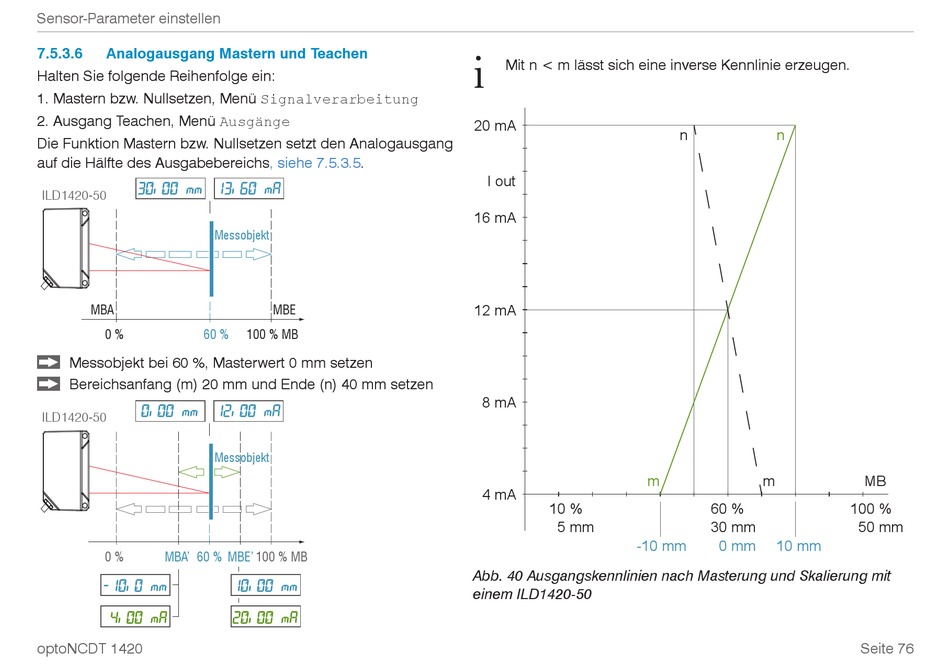

7.5.3.6 Analogausgang Mastern und Teachen
Halten Sie folgende Reihenfolge ein:
1. Mastern bzw. Nullsetzen, Menü Signalverarbeitung
2. Ausgang Teachen, Menü Ausgänge
Die Funktion Mastern bzw. Nullsetzen setzt den Analogausgang
auf die Hälfte des Ausgabebereichs, siehe
30.00 mm 13.60 mA
ILD1420-50
Messobjekt
MBA
0 % 60 %
Messobjekt bei 60 %, Masterwert 0 mm setzen
Bereichsanfang (m) 20 mm und Ende (n) 40 mm setzen
0.00 mm 12.00 mA
ILD1420-50
Messobjekt
0 % MBA' 60 %
-10.0 mm
4.00 mA
optoNCDT 1420
7.5.3.5.
MBE
100 % MB
MBE' 100 % MB
10.00 mm
20.00 mA
i
Mit n < m lässt sich eine inverse Kennlinie erzeugen.
20 mA
I out
16 mA
12 mA
8 mA
m
4 mA
10 %
5 mm
-10 mm
Abb. 40 Ausgangskennlinien nach Masterung und Skalierung mit
einem ILD1420-50
n n
m
60 % 100 %
30 mm 50 mm
0 mm 10 mm
MB
