Sensor-Parameter einstellen
7.5.3 Analogausgang
7.5.3.1 Ausgangsskalierung
- Max. Ausgabebereich: 4 mA ... 20 mA
- Ausgangshub D I : 16 mA = 100 % MB
OUT
- Fehlerwert: 3,0 mA (±10 µA)
Das Teachen skaliert den Analogausgang. Damit
optimieren Sie die Auflösung des Analogausgangs.
Das Verhalten des Strom- und Schaltausgangs ver-
ändert sich. Es werden immer 2 Punkte geteacht, die
den Anfang und das Ende des neuen Messbereichs
kennzeichnen. Das Teachen erfolgt über die einge-
baute Taste Select, den Multifunktionsein-
gang oder über das Webinterface.
i
In Verbindung mit einer benutzerdefinierten
Ausgangskennlinie können Sie den Schaltaus-
gang, siehe 5.4.8, als schiebbaren Grenzwert-
schalter verwenden.
Die Messobjektpositionen für Teach 1 und Teach
2 müssen sich unterscheiden.
Der Teachvorgang setzt ein gültiges Messsignal
voraus. Bei
- kein Objekt,
- Objekt nicht auswertbar,
- zu nah am Sensor - außerhalb MBA, oder
- zu weit vom Sensor - außerhalb MBE
wird der Teachvorgang abgebrochen.

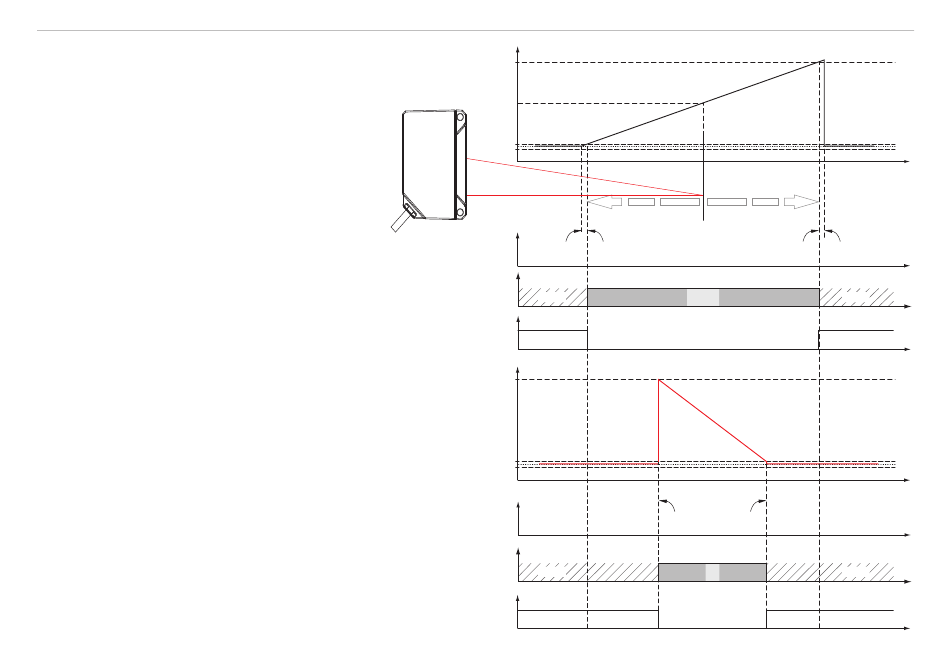

Abb. 34 Standardkennlinie (schwarz), umgekehrte,
benutzerdefinierte Kennlinie (rot)
optoNCDT 1420
20 mA
Analog-
ausgang
4 mA
3 mA
MBA
Digitalwert 262077 0 643
LED State
Fehler
Schalt-
ausgang
20 mA
Analog-
ausgang
4 mA
3 mA
MBA
Digitalwert 262077
LED State
Fehler
Schalt-
ausgang
Standard-Kennlinie
MBE
Messobjekt
64887 65520
Messobjekt im Messbereich
Benutzerdefinierte
Kennlinie
Teach 2 Teach 1
MBE
20240 49635
Messobjekt im
Messbereich
Messbereich
262078
Fehler
262078
Fehler
