Digitale Schnittstelle RS422

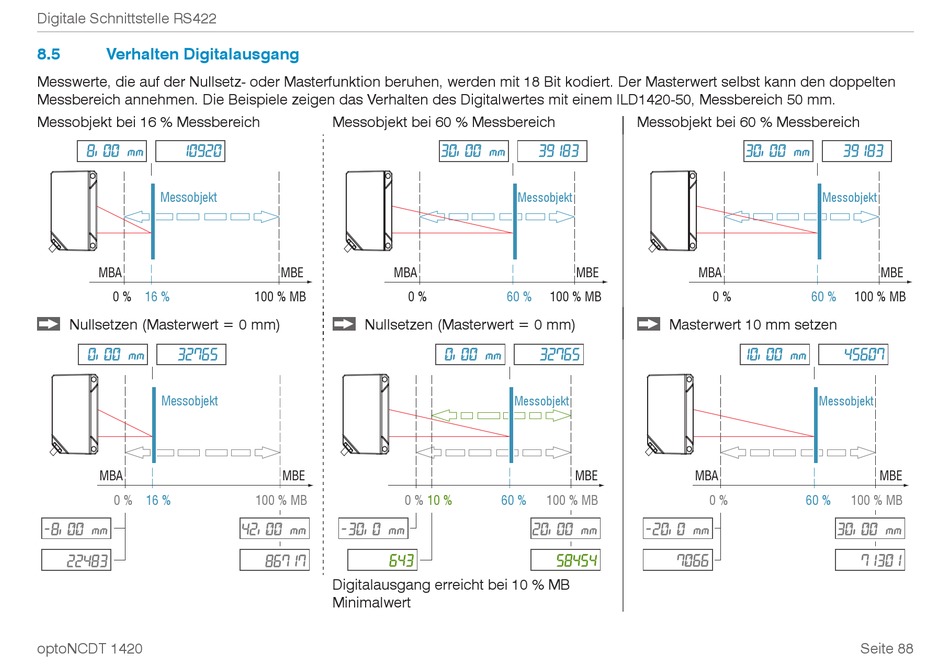

8.5 Verhalten Digitalausgang
Messwerte, die auf der Nullsetz- oder Masterfunktion beruhen, werden mit 18 Bit kodiert. Der Masterwert selbst kann den doppelten
Messbereich annehmen. Die Beispiele zeigen das Verhalten des Digitalwertes mit einem ILD1420-50, Messbereich 50 mm.
Messobjekt bei 16 % Messbereich
8.00 mm 10920
Messobjekt
MBA
0 % 16 %
Nullsetzen (Masterwert = 0 mm)
0.00 mm 32765
Messobjekt
MBA
0 % 16 %
-8.00 mm
22483
optoNCDT 1420
Messobjekt bei 60 % Messbereich
MBE MBA
100 % MB 0 %
Nullsetzen (Masterwert = 0 mm)
MBE
100 % MB 0 %
42.00 mm -30.0 mm
86717 643
Digitalausgang erreicht bei 10 % MB
Minimalwert
30.00 mm 39183
Messobjekt
MBE
60 % 100 % MB
0.00 mm 32765
Messobjekt
MBE
10 % 60 % 100 % MB
20.00 mm
58454
Messobjekt bei 60 % Messbereich
30.00 mm
MBA
0 % 60 %
Masterwert 10 mm setzen
10.00 mm
MBA
0 % 60 %
-20.0 mm
7066
39183
Messobjekt
MBE
100 % MB
45607
Messobjekt
MBE
100 % MB
30.00 mm
71301
