Montage
5. Montage
5.1 Hinweise für den Betrieb
5.1.1 Reflexionsgrad der Messoberfläche
Prinzipiell wertet der Sensor den diffusen Anteil der Reflexionen des Laserlichtpunktes aus.
Laserstrahl
Ideal diffuse Reflexion

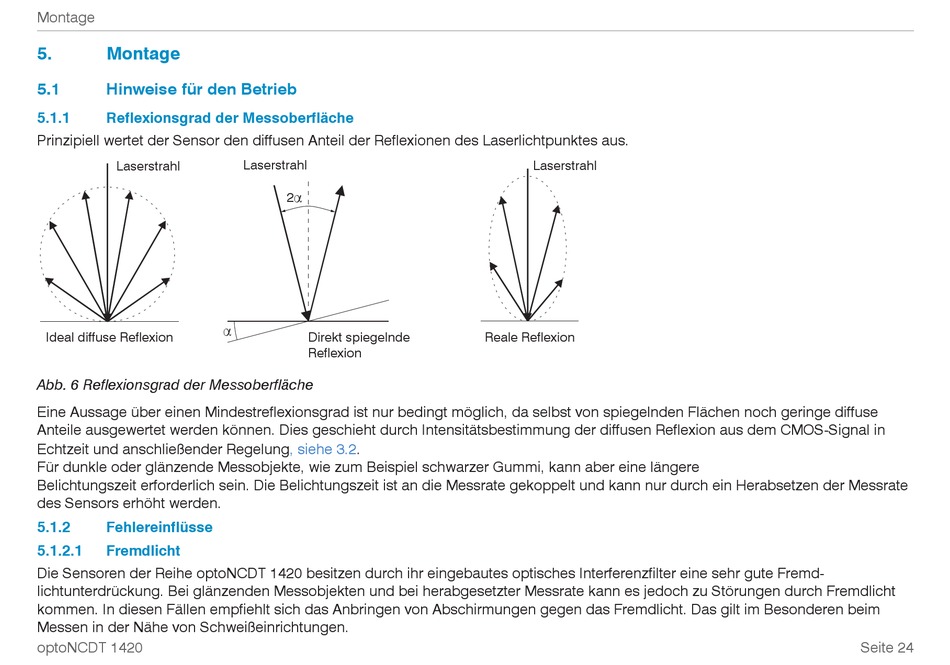

Abb. 6 Reflexionsgrad der Messoberfläche
Eine Aussage über einen Mindestreflexionsgrad ist nur bedingt möglich, da selbst von spiegelnden Flächen noch geringe diffuse
Anteile ausgewertet werden können. Dies geschieht durch Intensitätsbestimmung der diffusen Reflexion aus dem CMOS-Signal in
Echtzeit und anschließender
Für dunkle oder glänzende Messobjekte, wie zum Beispiel schwarzer Gummi, kann aber eine längere
Belichtungszeit erforderlich sein. Die Belichtungszeit ist an die Messrate gekoppelt und kann nur durch ein Herabsetzen der Messrate
des Sensors erhöht werden.
5.1.2 Fehlereinflüsse
5.1.2.1 Fremdlicht
Die Sensoren der Reihe optoNCDT 1420 besitzen durch ihr eingebautes optisches Interferenzfilter eine sehr gute Fremd-
lichtunterdrückung. Bei glänzenden Messobjekten und bei herabgesetzter Messrate kann es jedoch zu Störungen durch Fremdlicht
kommen. In diesen Fällen empfiehlt sich das Anbringen von Abschirmungen gegen das Fremdlicht. Das gilt im Besonderen beim
Messen in der Nähe von Schweißeinrichtungen.
optoNCDT 1420
Laserstrahl
2

Direkt spiegelnde
Reflexion
Regelung, siehe 3.2.
Laserstrahl
Reale Reflexion
