Montage
5.1.3 Optimierung der Messgenauigkeit
Farbstreifen Bewegungsrichtung
l l a a s s e e r r o o f f f f
i i n n r r a a n n g g e e
m m i i d d r r a a n n g g e e
e e r r r r o o r r
s s t t a a t t e e
o o u u t t p p u u t t
s s e e l l e e c c t t
Schleif- und Walzspuren
Richtig
optoNCDT 1420

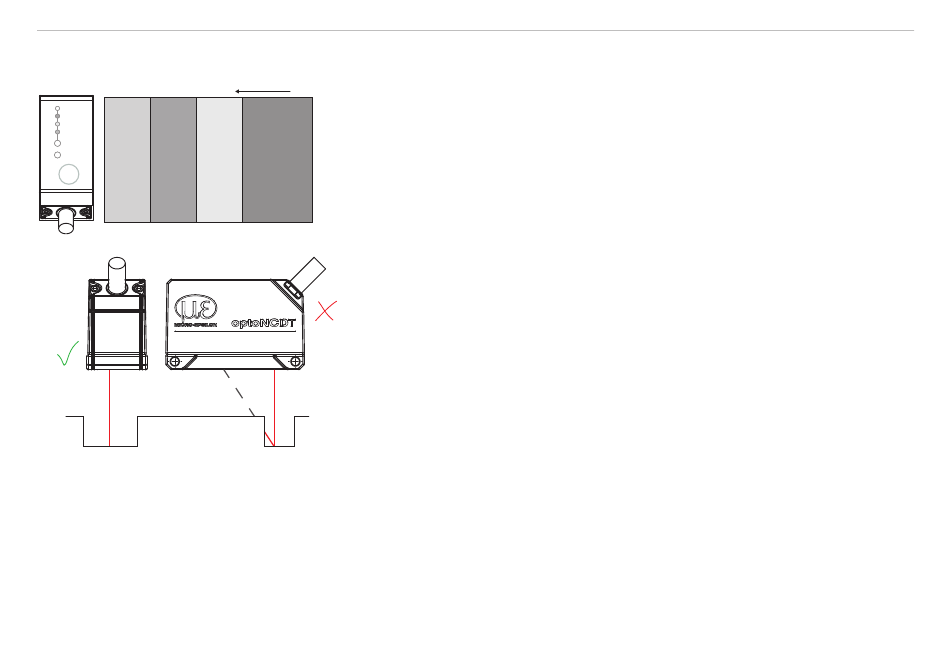

Bei gewalzten oder geschliffenen Metallen, die am
Sensor vorbeibewegt werden, ist die Sensor ebene
in Richtung Walz- bzw. Schleifspuren anzuordnen.
Die gleiche Anordnung ist bei Farbstreifen zu
wählen.
Abb. 8 Sensoranordnung für geschliffene oder
gestreifte Oberflächen
Bei Bohrungen, Sacklöchern und Kanten in der
Oberfläche von bewegten Teilen ist der Sensor so
anzuordnen, dass die Kante nicht den Laserpunkt
verdeckt.
Falsch
(Schatten)
Abb. 9 Sensoranordnung bei Bohrungen und
Kanten
