Montage
5.1.2.6

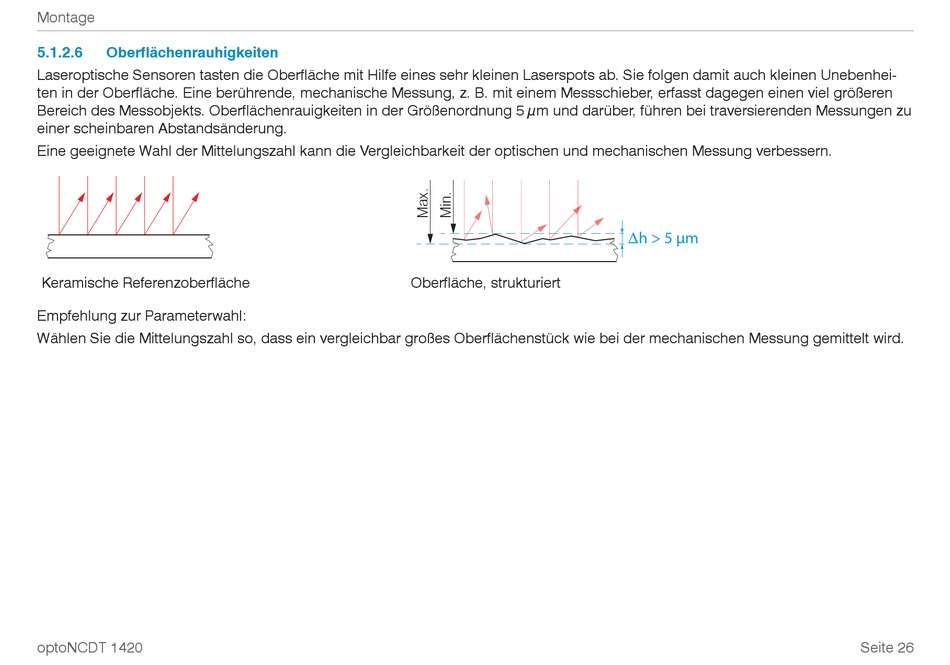

Oberflächenrauhigkeiten
Laseroptische Sensoren tasten die Oberfläche mit Hilfe eines sehr kleinen Laserspots ab. Sie folgen damit auch kleinen Unebenhei-
ten in der Oberfläche. Eine berührende, mechanische Messung, z. B. mit einem Messschieber, erfasst dagegen einen viel größeren
Bereich des Messobjekts. Oberflächenrauigkeiten in der Größenordnung 5 µm und darüber, führen bei traversierenden Messungen zu
einer scheinbaren Abstandsänderung.
Eine geeignete Wahl der Mittelungszahl kann die Vergleichbarkeit der optischen und mechanischen Messung verbessern.
h > 5 µm
Keramische Referenzoberfläche
Oberfläche, strukturiert
Empfehlung zur Parameterwahl:
Wählen Sie die Mittelungszahl so, dass ein vergleichbar großes Oberflächenstück wie bei der mechanischen Messung gemittelt wird.
optoNCDT 1420
Seite 26
