Betrieb
6.3.2 Videosignaldarstellung im Webbrowser
Starten Sie mit der Funktion Video im Bereich Diagrammtyp die Videosignal-Darstellung.
Das Diagramm im rechten großen Grafikfenster stellt das Videosignal der Empfängerzeile dar. Das Videosignal im Grafikfenster zeigt
die Intensitätsverteilung über den Pixeln der Empfängerzeile an. Links 0 % (Abstand klein) und rechts 100 % (Abstand groß). Der
zugehörige Messwert ist durch eine senkrechte Linie (Peakmarkierung) markiert.
5
4
3
2
1

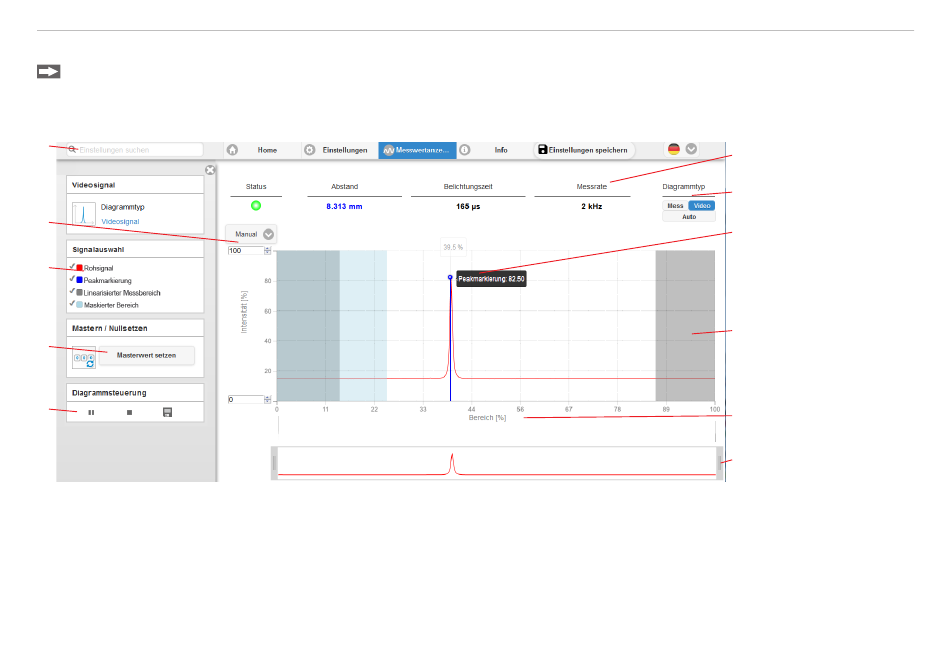

Abb. 25 Webseite Videosignal
1 Stop hält das Diagramm an; Datenauswahl und die Zoomfunktion sind weiterhin möglich.
Pause unterbricht die Aufzeichnung. Speichern öffnet den Windows-Auswahldialog für Dateiname und
Speicherort, um das Videosignal in eine CSV-Datei zu speichern.
2 Die Funktion startet bzw. beendet eine relative Messung.
Der Masterwert kann hier ebenfalls in einem Untermenü definiert werden.
