Anschließen des Infinity MCable – Masimo SET/Masimo rainbow
SET/Nellcor OxiMax

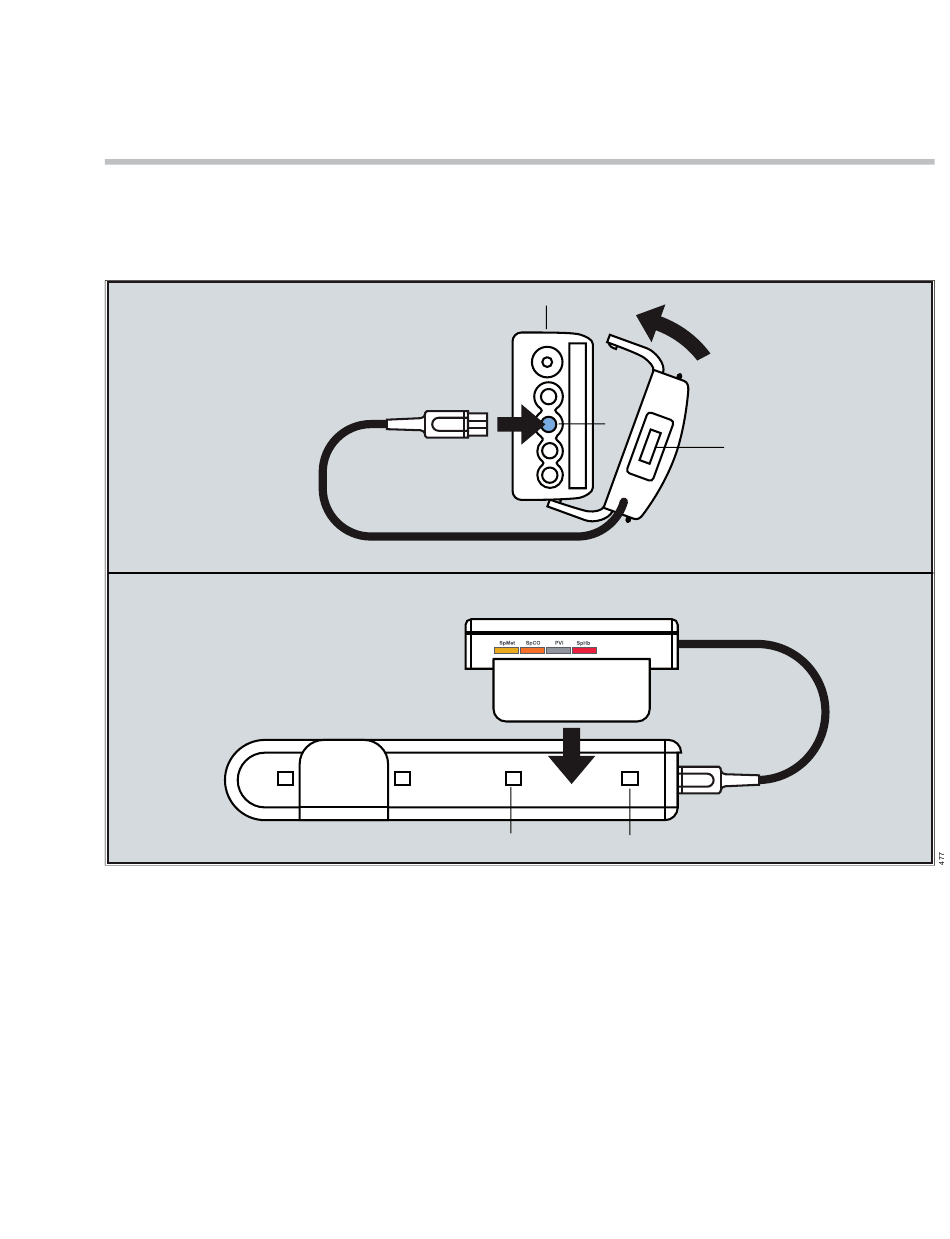

Die folgende Abbildung zeigt die Montage eines
Masimo MCable an den M540. Das Nellcor OxiMax
MCable wird auf die gleiche Weise angeschlossen.
Seitenansicht (Anschlüsse)
Ansicht von unten
A
A M540
B MCable-Halteadapter mit Nasen, die an den
Seiten des M540 einrasten.
C MCable-Halter
D Kabelende des MCable
Gebrauchsanweisung – Infinity Acute Care System – Überwachungsanwendungen SW VG6.n
D
F
Zusammenbau und Vorbereitung
A
B
E
B
C
B
F
E Blauer SpO2-Anschluss
F Aussparungen für das Einrasten des MCable-
Halteadapters
G Zwischenkabel oder wiederverwendbarer
SpO2-Sensor, wird direkt mit dem MCable
verbunden
G
D
99
