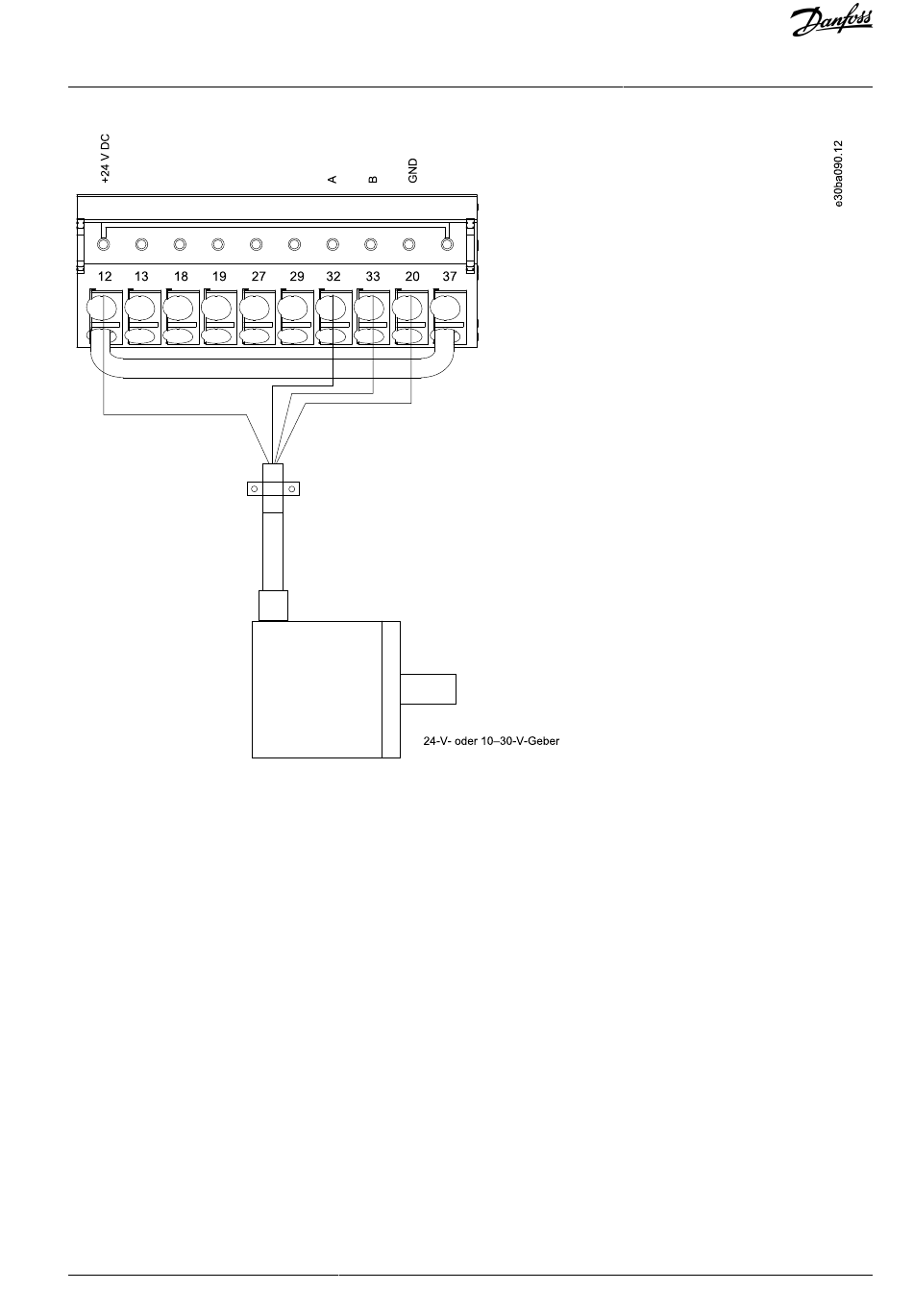

Abbildung 46: Anschlusskonfiguration für den Drehgeber
7.1.15 Anschlusskonfiguration für Drehmoment und Stoppgrenze
Bei Anwendungen mit elektromechanischer Bremse, z. B. Hubanwendungen, besteht die Möglichkeit, beim Überschreiten der Dreh-
momentgrenzen z. B. während einer Stopp-Rampe, den Frequenzumrichter zu stoppen und die elektromechanische Bremse gleich-
zeitig zu aktivieren. Abbildung 12.8 zeigt die Programmierung dieser Umrichteranschlüsse.
Ist ein Stoppbefehl über Klemme 18 aktiv, ohne dass sich der Frequenzumrichter in der Momentengrenze befindet, so fährt der
Frequenzumrichter den Motor über die Rampenfunktion auf 0 Hz herunter. Befindet sich der Frequenzumrichter an der Drehmo-
mentgrenze und es wird ein Stoppbefehl aktiviert, so wird Klemme 29 Digitalausgang (auf [27] Mom.grenze u. Stopp programmiert)
aktiv. Das Signal an Klemme 27 ändert sich von Logisch 1 zu Logisch 0, und der Motor startet den Freilauf. Dieser Vorgang stellt
sicher, dass die Hubanwendung auch dann stoppt, wenn der Frequenzumrichter selbst das notwendige Drehmoment nicht handha-
ben kann, etwa durch zu große Überlast.
Schließen Sie zur Programmierung von Stopp und Drehmomentgrenze die folgenden Klemmen an:
•
Start/Stopp über Klemme 18 (Parameter 5-10 Klemme 18 Digitaleingang [8] Start).
•
Schnellstopp über Klemme 27 (Parameter 5-12 Klemme 27 Digitaleingang [2] Motorfreilauf (inv.)).
•
Klemme 29 Ausgang (Parameter 5-02 Klemme 29 Funktion [1] Ausgang und Parameter 5-31 Klemme 29 Digitalausgang [27]
Mom.grenze u. Stopp).
•
Relaisausgang [0] (Relais 1) (Parameter 5-40 Relaisfunktion [32] Mechanische Bremse).
