VLT® AQUA Drive FC 202
Bedienungsanleitung
E. Bedientasten und Quittieren (Reset)
Die Bedientasten befinden sich im unteren Bereich der Bedieneinheit.
Tabelle 7: LCP-Bedientasten und Quittieren (Reset)
ID Passfeder Funktion
E1 [Hand On] Startet den Frequenzumrichter im Handbetrieb. Ein externes Stoppsignal über Steuersignale oder serielle Kom-
munikation hebt den Handbetrieb [Hand On] auf.
E2 Aus Stoppt den angeschlossenen Motor, schaltet jedoch nicht die Spannungsversorgung zum Frequenzumrichter
ab.
E3 Reset Dient dazu, den Frequenzumrichter nach Behebung eines Fehlers manuell zurückzusetzen.
E4 Auto On Schaltet das System in den Fernbetrieb um, sodass es auf einen externen Startbefehl durch Steuerklemmen
oder serielle Kommunikation reagieren kann.
3.7 LCP-Menü
Quick-Menüs
Der Quick-Menü-Modus zeigt eine Liste der Menüs, die zur Konfiguration und Bedienung des Frequenzumrichters verwendet wer-
den. Wählen Sie durch Drücken der Taste [Quick Menu] den Quick-Menü-Modus aus. Die resultierende Anzeige wird auf dem Display
des LCP angezeigt.

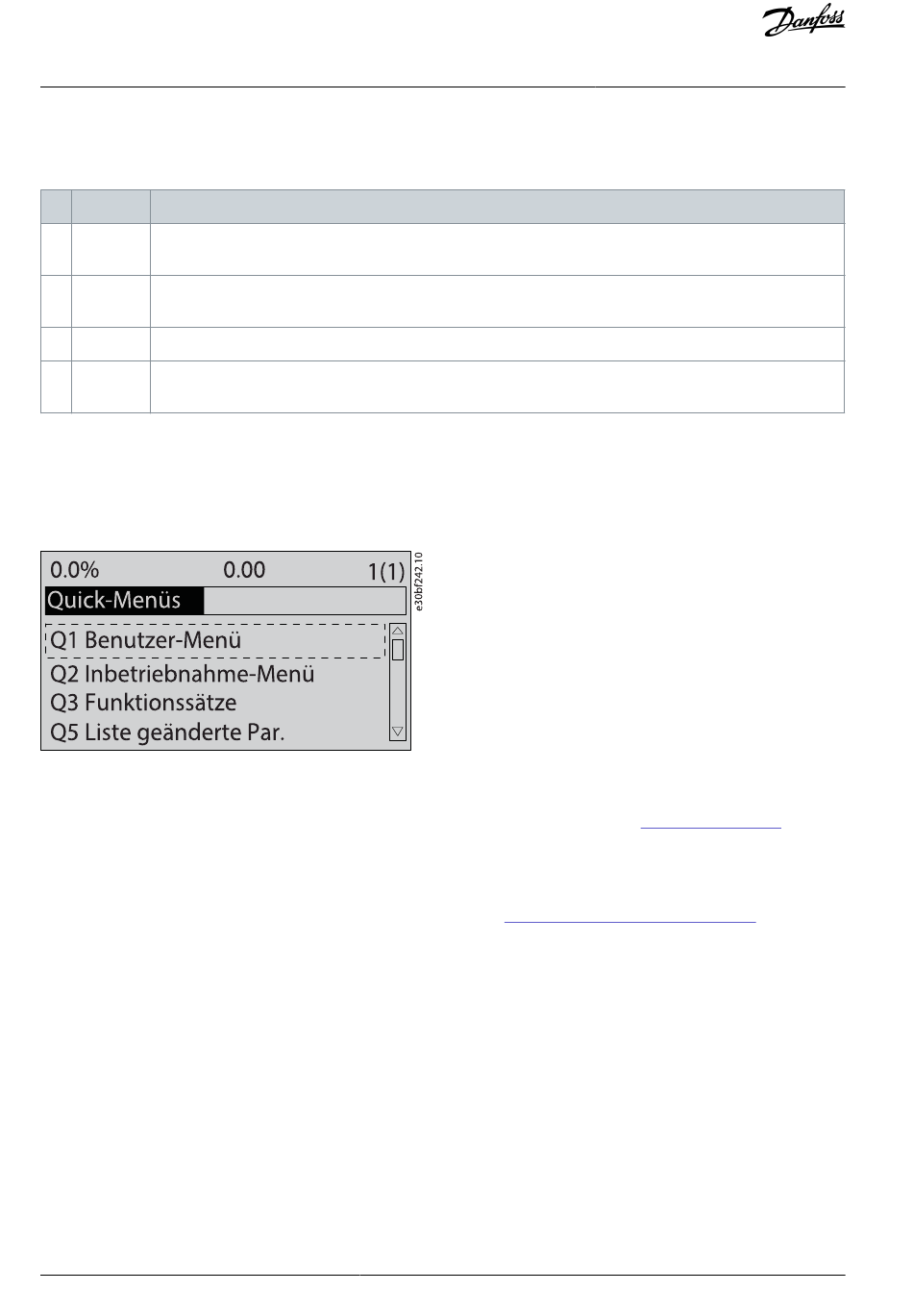

Abbildung 6: Quick-Menü-Ansicht
Q1 My Personal Menu (Benutzer-Menü)
Das Benutzer-Menü wird verwendet, um festzulegen, was im Displaybereich angezeigt wird. Siehe
Menü kann bis zu 50 vorprogrammierte Parameter anzeigen. Diese 50 Parameter werden manuell über Parameter 0-25 Benutzer-
Menü eingegeben.
Q2 Inbetriebnahme-Menü
Die Parameter in Q2 Inbetriebnahme-Menü enthalten grundlegende System- und Motordaten, die immer für die Konfiguration des
Frequenzumrichters benötigt werden. Die Inbetriebnahmeverfahren sind in
Q3 Funktionssätze
Die Parameter in Q3 Funktionssätze enthalten Daten für Lüfter-, Kompressor- und Pumpenfunktionen. Dieses Menü umfasst auch
Parameter für die LCP-Anzeige, digitale Festdrehzahlen, Skalierung von Analogsollwerten sowie Einzelzonenanwendung mit Rück-
führung und Mehrzonenanwendungen.
Q4 Smart Setup
Q4 Smart Setup leitet den Anwender durch typische Parametereinstellungen, die Sie zur Konfiguration einer der folgenden vier An-
wendungen verwenden können:
• Single pump/motor (Einzelpumpe/-motor).
• Motor Alternation (Motorwechsel).
• Master/Follower.
• Basic cascade (Einfache Kaskade).
Mit der [Info]-Taste können Sie Informationen über Einstellungen, Parameter und Meldungen beziehen.
Q5 Changes Made (Liste geänderte Par.)
Wählen Sie Q5 Changes Made (Liste geänderte Par.) aus, um folgende Informationen zu erhalten:
20 | Danfoss A/S © 2020.01

3.6 Bedieneinheit

6.3.3 Eingeben von Systeminformationen
AQ275652274277de-000101 / 130R0708
Produktübersicht
(LCP). Dieses
beschrieben.
