Installation

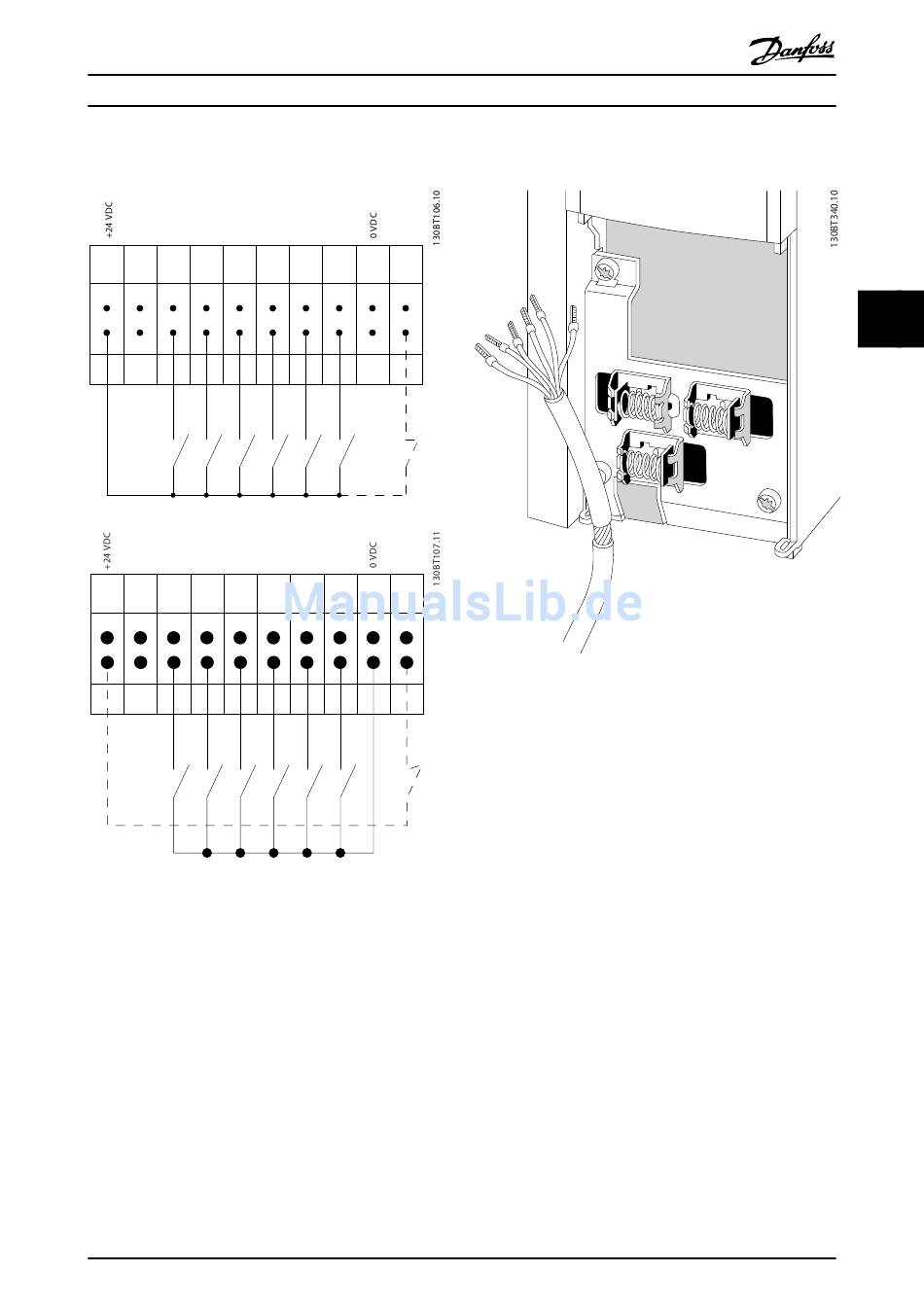

Eingangspolarität von Steuerklemmen
PNP (Source)
Digitaleingangsverkabelung
12
13
18
19
27
NPN (Sink)
Digitaleingangsverkabelung
12
13
18
19
27
HINWEIS
Zur Einhaltung der Vorgaben zur EMV-Störaussendung
muss das Kabel abgeschirmt sein. Bei Verwendung eines
nicht abgeschirmten Kabels siehe 4.6.13 Netz- und Steuer-
verkabelung für nicht abgeschirmte Kabel. Werden nicht
abgeschirmte Steuerkabel verwendet, wird empfohlen, die
EMV-Leistung mithilfe von Eisenkernen zu steigern.
Produkthandbuch VLT Automation Low Harmonic Drive
29
32
33
20
37
29
32
33
20
37
®
MG34O203 – VLT
ist eine eingetragene Marke von Danfoss
Schließen Sie die Kabel wie im Produkthandbuch des
Frequenzumrichters beschrieben an. Denken Sie daran, die
Abschirmungen ordnungsgemäß anzuschließen, um
optimale elektrische Störfestigkeit sicherzustellen.

4.8.2 Schalter S201, S202 und S801

Schalter S201 (A53) und S202 (A54) dienen dazu, die
Betriebsart für Strom (0-20 mA) oder Spannung (-10 bis
+10 V) für die Analogeingänge 53 bzw. 54 auszuwählen.
Schalter S801 (BUS TER.) kann benutzt werden, um für die
serielle RS-485-Schnittstelle (Klemmen 68 und 69) die
integrierten Busabschlusswiderstände zu aktivieren.
Siehe Abbildung 4.40
Werkseinstellung:
S201 (A53) = AUS (Spannungseingang)
S202 (A54) = AUS (Spannungseingang)
S801 (Busabschluss) = AUS
4
4
51
