Installation
HINWEIS
Achten Sie beim Ändern der Funktion von S201, S202 oder
S801 darauf, den Schalter nicht mit Gewalt umzulegen. Es
wird empfohlen, beim Betätigen der Schalter die LCP-
Aufnahme abzunehmen. Die Schalter dürfen nicht betätigt
werden, während die Stromversorgung zum Frequenzum-
richter eingeschaltet ist.
4 4

4.9 Erste Inbetriebnahme und Test

Um die Konfiguration zu testen und sicherzustellen, dass
der Frequenzumrichter funktioniert, kann folgendermaßen
vorgegangen werden:

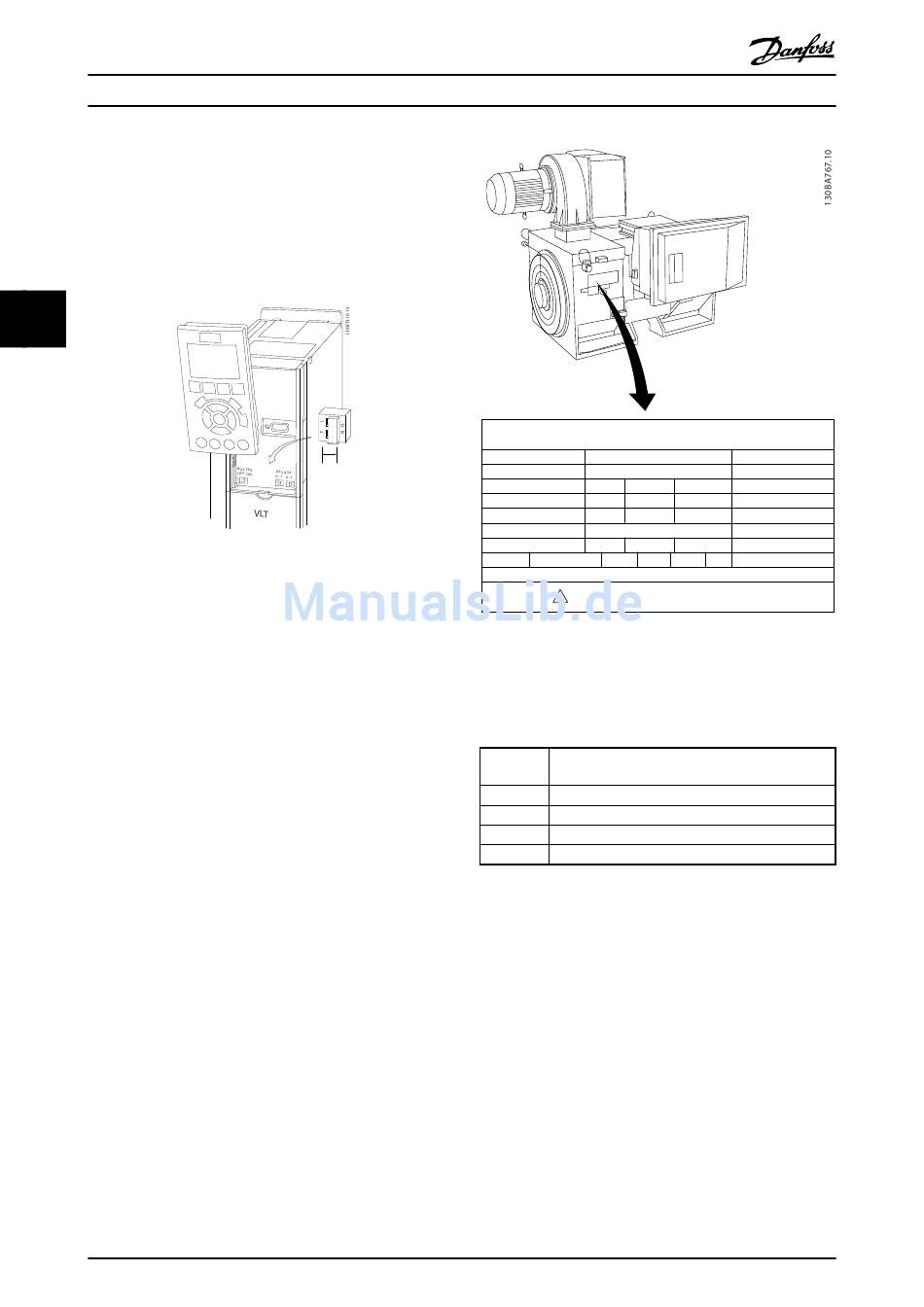

1. Schritt. Überprüfen Sie das Motor-Typenschild.
HINWEIS
Der Motor hat entweder Stern- (Y) oder Dreieck-(Δ)-
Schaltung. Diese Informationen befinden sich auf dem
Motor-Typenschild.
52
Produkthandbuch VLT Automation Low Harmonic Drive
2. Schritt. Geben Sie die Motor-Typenschilddaten in diese
Parameterliste ein.
Um diese Liste aufzurufen, drücken Sie erst die Taste
[Quick Menu], und wählen Sie dann „Q2 Inbetriebnahme-
Menü".
1.
2.
3.
4.
5.
3. Schritt. Aktivieren Sie Automatische Motoranpassung
(AMA)
Ausführen einer AMA stellt optimale Motorleistung sicher.
Die AMA misst exakt die elektrischen Ersatzschaltbilddaten
des Motors und optimiert dadurch die interne Regelung.
®
MG34O203 – VLT ist eine eingetragene Marke von Danfoss
THREE PHASE INDUCTION MOTOR
MOD MCV 315E Nr. 135189 12 04
kW 400 PRIMARY
HP
536 V 690 A 410.6
mm 1481 V A
Hz 50 V A
DESIGN N
SECONDARY
DUTY S1 V A
INSUL I EFFICIENCY % 95.8% 100%
CAUTION
1-20 Motornennleistung [kW]
1-21 Motornennleistung [PS]
1-22 Motornennspannung
1-23 Motornennfrequenz
1-24 Motornennstrom
1-25 Motornenndrehzahl
1. Schließen Sie Klemme 37 an Klemme 12 an
(wenn Klemme 37 verfügbar ist).
2. Schließen Sie die Klemme 27 an Klemme 12 an
oder stellen Sie 5-12 Klemme 27 Digitaleingang auf
„Ohne Funktion" (5-12 Klemme 27 Digitaleingang
[0]).
3. Aktivieren Sie die AMA in 1-29 Autom. Motoran-
passung.
4. Sie können zwischen reduzierter oder kompletter
AMA wählen. Ist ein Sinusfilter vorhanden, darf
nur die reduzierte AMA ausgeführt werden.
IL/IN 6.5
SF 1.15
CONN Y COS f 0.85 40
CONN °C
AMB 40
ALT 1000 m
CONN
RISE °C
80
CONN ENCLOSURE IP23
95.8% 75% WEIGHT 1.83 ton
